带防滑纹理流线型透明饮用水瓶结构设计

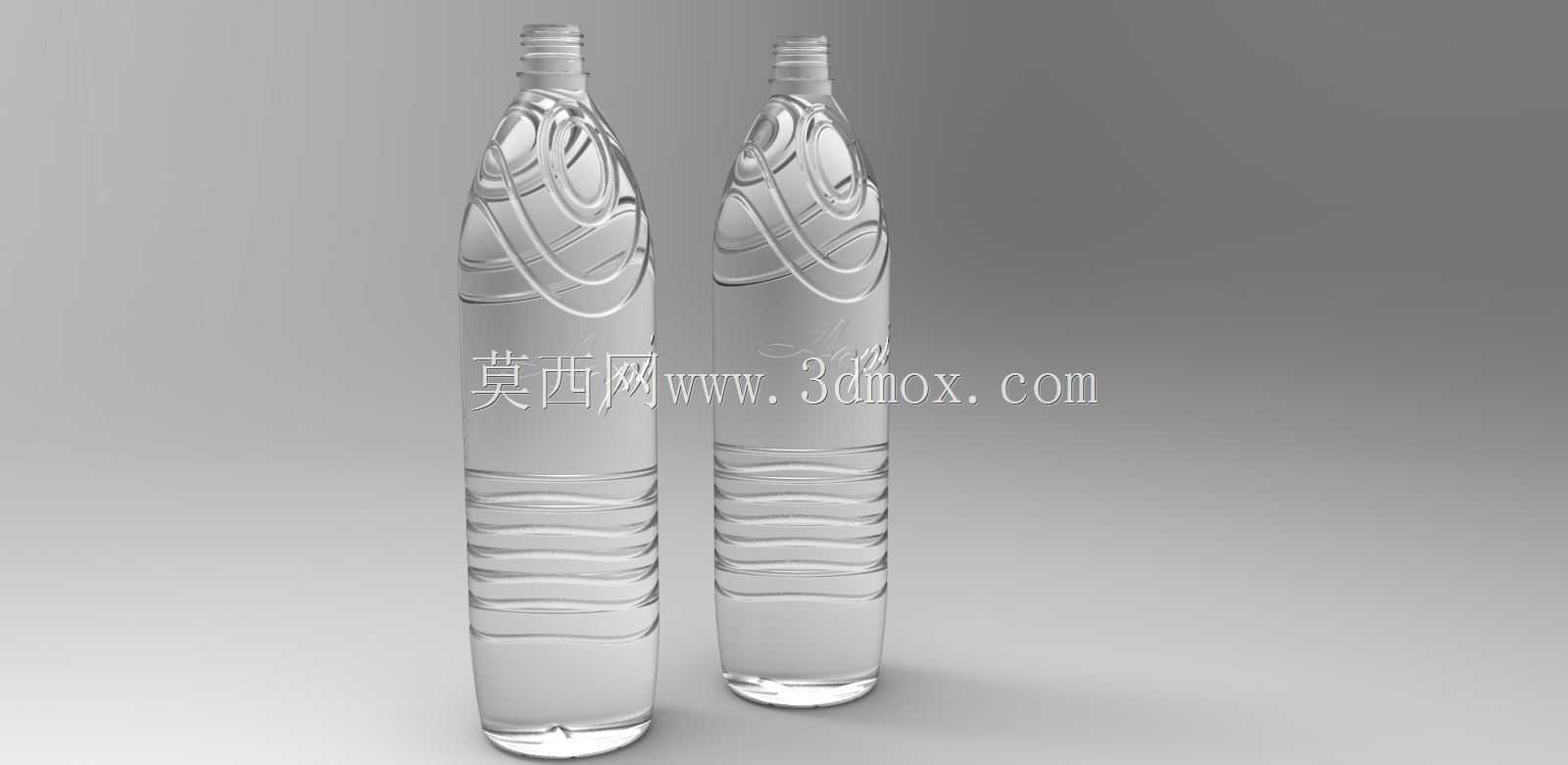

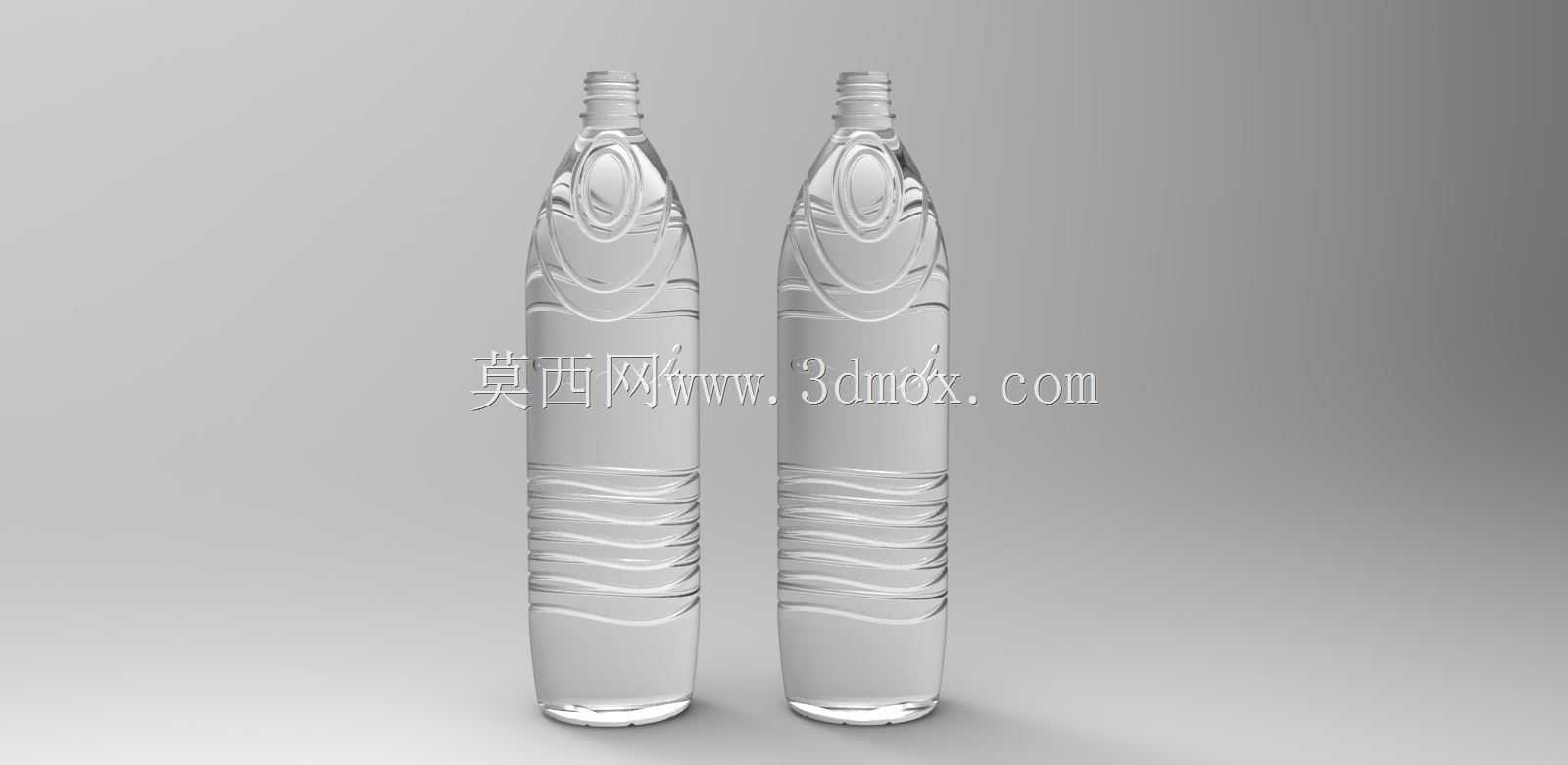

日常快消品的液态盛装容器设计，往往需要兼顾握持手感、堆叠稳定性、内容物可视性与生产脱模便利性，这款透明饮用水瓶的三维结构设计，正是围绕这些实际使用场景的需求展开。从实际应用场景来看，这类容器主要适配瓶装饮用水的自动化灌装生产线，需要匹配现有灌装机的卡瓶工位、旋盖头定位尺寸，同时满足商超堆码、终端陈列、消费者单手握持取用的全链路使用要求。瓶身整体采用PET透明材质对应的壁厚设计，整体轮廓做了收腰流线型过渡，上半部分的曲面浮雕纹理并非单纯装饰，一方面可以提升瓶身的径向抗挤压强度，减少灌装后运输过程中因堆码压力产生的瓶身凹陷变形，另一方面凹凸的纹理可以增大手部与瓶身的摩擦力，即使手部沾水或者有汗液，也能稳定握持不会打滑。瓶身下半部分设计了多道环形的加强筋结构，这些环形筋的间距与深度经过反复校核，既能够保证瓶身吹塑成型时的壁厚均匀性，避免局部过薄导致的渗漏风险，同时在自动化输送线上，环形筋可以和输送导轨的定位卡槽匹配，保证高速输送过程中瓶身不会出现歪斜、倒瓶的情况。瓶口部分采用标准的螺纹接口设计，匹配常规的矿泉水瓶盖密封结构，螺纹的导程、牙型高度都符合行业通用的密封要求，瓶口的支撑环尺寸适配灌装机的拨轮卡位，能够在高速灌装工位实现精准的定位停顿，保证灌装头准确伸入瓶口不会出现洒漏。瓶底采用内凹的花瓣式结构设计，这种结构可以提升瓶底的抗冲击能力，当瓶装水从一定高度掉落时，内凹结构可以分散冲击力，避免瓶底开裂，同时内凹的结构也能让瓶身直立放置时具备更好的稳定性，即使放置在略有倾斜的平面上也不容易倾倒。在建模过程中，所有的曲面过渡都做了圆角处理，没有尖锐的棱角，一方面是避免吹塑成型时出现应力集中导致的开裂，另一方面也能防止消费者握持时被棱角硌伤，提升使用触感。瓶身的整体高度、最大直径都适配常规的瓶装水外包装箱尺寸，能够和现有标准瓦楞纸箱的内格匹配，不需要额外开模制作新的包装耗材，降低生产端的配套成本。透明材质的设计可以让消费者直接看到内部水体的状态，直观判断内容物的洁净度，符合食品包装的可视性要求，瓶身预留的光滑平面区域可以适配后续的贴标工序，标签粘贴位置的平面度经过校核，保证贴标后不会出现气泡、翘边的情况，满足自动化贴标设备的工艺要求。
