简约小型农用拖拉机三维设计作品

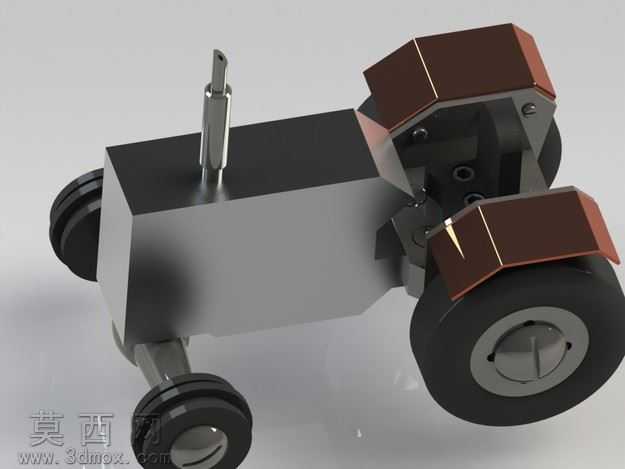

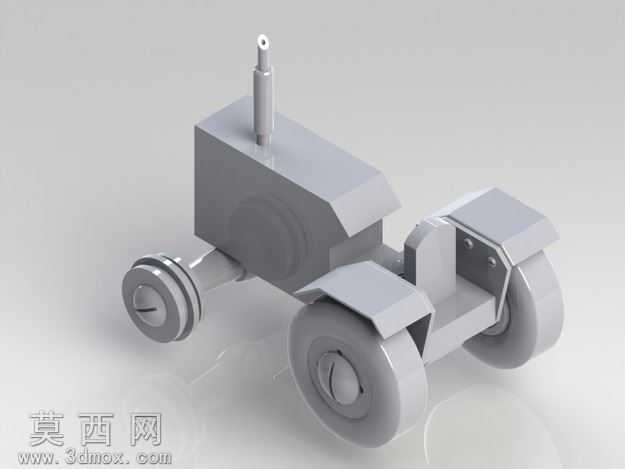

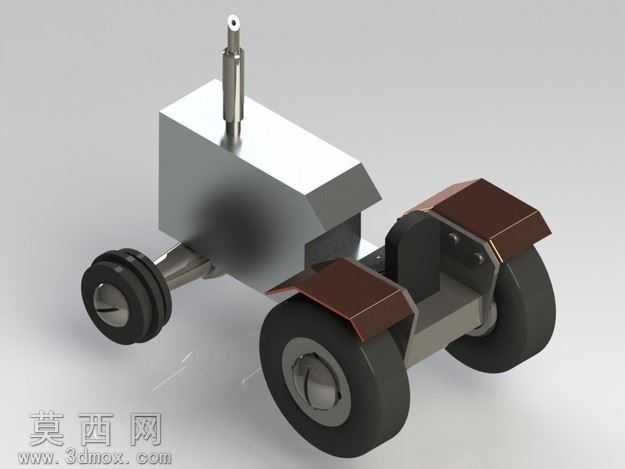

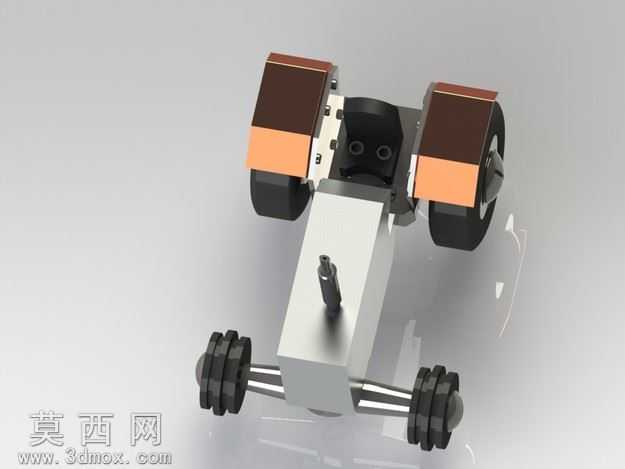

本作品为一款简约构型的小型拖拉机三维建模成果，建模过程依托三维参数化设计软件完成，整体采用模块化的建模思路，将整车拆分为动力主体模块、前转向轮组模块、后驱动轮组模块、立式作业接口模块四个独立部分分别构建后完成装配，既保证了各部件结构的还原精度，也为后续的结构调整与功能拓展预留了充足空间。建模阶段首先完成整体比例的框架搭建，确定前后轮距、轴距、主体模块的长宽高基准参数，再逐一细化各部件的细节结构：前转向轮组还原了转向销轴、轮毂、橡胶轮胎的分层结构，轮胎表面做了简化的防滑纹理处理，轮毂与轮轴的连接位置做了同轴度约束，保证转向动作的模拟合理性；后驱动轮组采用双轮布局，搭配深棕色的弧形挡泥板结构，挡泥板通过支架与底盘主体刚性连接，轮胎尺寸大于前轮，符合小型拖拉机后轮承重驱动的设计逻辑。主体动力模块采用方正的简约壳体造型，表面做了金属哑光质感的材质处理，壳体顶部预留的立式金属轴结构为外接作业机具的安装接口，轴身做了分段式的直径变化设计，还原了动力输出轴的连接定位结构。材质渲染阶段针对不同部件做了区分设置：金属结构件统一采用银灰色金属材质，根据部件功能调整粗糙度参数，动力输出轴、轮轴等传动部件设置更高的反光度模拟机加工金属表面质感，车架、挡泥板支架等结构件适当降低反光度呈现哑光金属效果；轮胎部分采用黑色橡胶材质，添加轻微的漫反射效果模拟橡胶的哑光质感；挡泥板采用深棕色硬质塑料材质，边缘做了微小的圆角处理避免尖锐棱角的违和感。整体装配过程严格遵循机械连接的逻辑，所有轮组与轴件之间添加了同轴心配合，挡泥板与支架、支架与底盘之间添加了重合配合，保证整体结构无干涉，可直观呈现小型拖拉机的基础行走结构与外接作业接口的布局特点，整体造型简约利落，在简化非核心细节的同时完整保留了小型拖拉机的核心结构特征。
