农用拖拉机立式排气消声装置三维设计

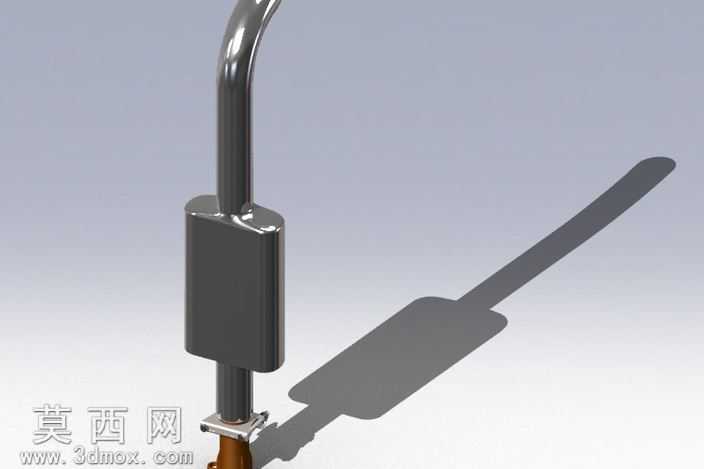

本作品为农用拖拉机配套的立式排气消声装置三维建模成果，建模阶段依托主流三维机械设计软件完成全参数化构建，全程遵循自上而下的装配设计逻辑，先完成整体安装边界、排气通径的基准定位，再逐一对各组成部件进行细节建模。模型整体由上弯式排气引出管、中部消声腔体、下部进气连接段、底部安装固定法兰四大部分构成，各部件间的装配间隙、连接配合关系完全参照实体产品的装配公差设定，可直接用于后续的工程图导出、结构干涉校验与仿真分析。渲染阶段采用哑光金属材质模拟消声器主体的冷轧钢壳体质感，对底部法兰的铸铁连接部位做了氧化锈蚀质感的材质区分，弯管出口处做了轻微的倒角磨边处理，还原实际使用过程中的端口磨损特征；场景内添加了柔和的环境漫反射光源与底部投影，清晰呈现装置的立式结构比例与各段的管径变化，避免金属材质过强反光造成的结构细节丢失。结构设计上，中部消声腔体采用扩容式消声腔结构，通过腔体截面的突然扩大改变排气气流的传播路径，消耗排气脉冲的能量，实现降低排气噪音的设计目标；上弯式引出管的出口朝向斜上方设置，可避免排气直吹地面造成扬尘，适配农用拖拉机的田间作业场景；底部连接段设置了快装式卡箍结构与法兰安装位，可直接对接拖拉机发动机的排气出口，安装定位准确，无需额外调整适配。设计过程中充分考虑农用机械的使用工况，整体结构无冗余的复杂曲面，壳体壁厚均匀，既满足消声降噪的功能需求，也兼顾了生产制造的冲压、焊接工艺可行性，模型的各特征参数均可编辑调整，可根据不同马力段的拖拉机排气量需求，快速调整腔体容积、管径尺寸完成同系列产品的变型设计。
