多规格内螺纹安装型DB连接器结构设计

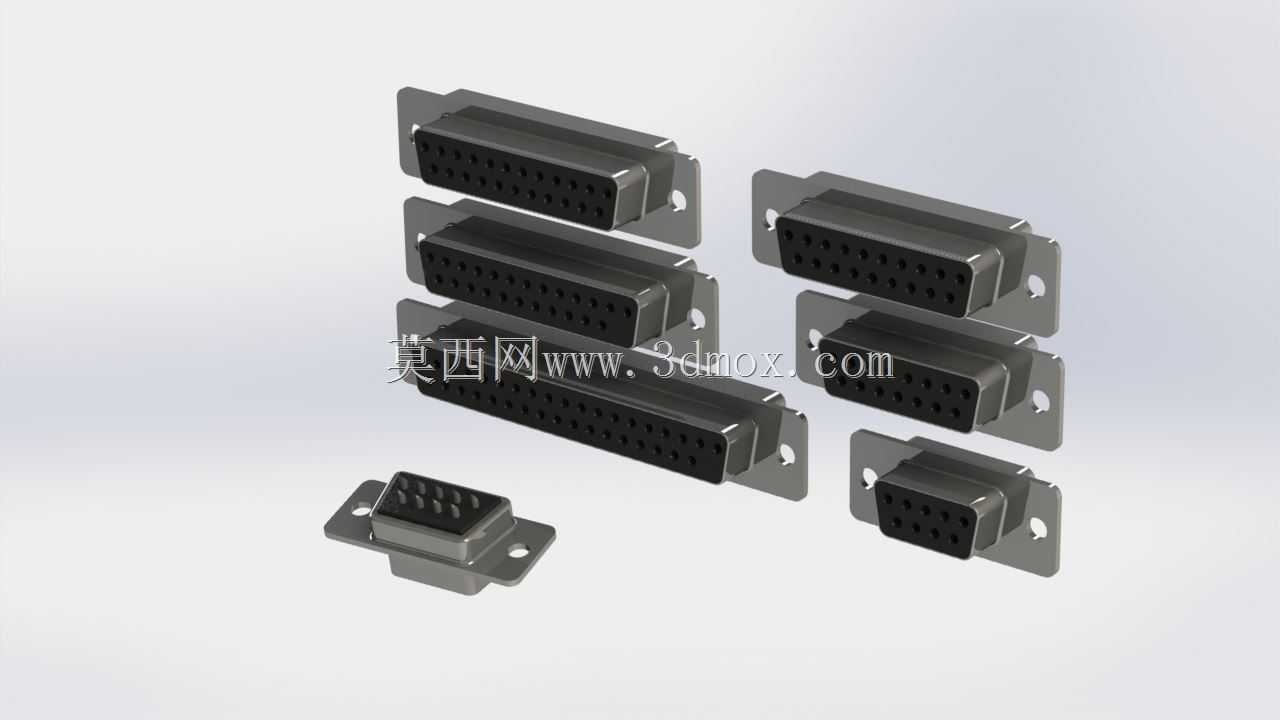

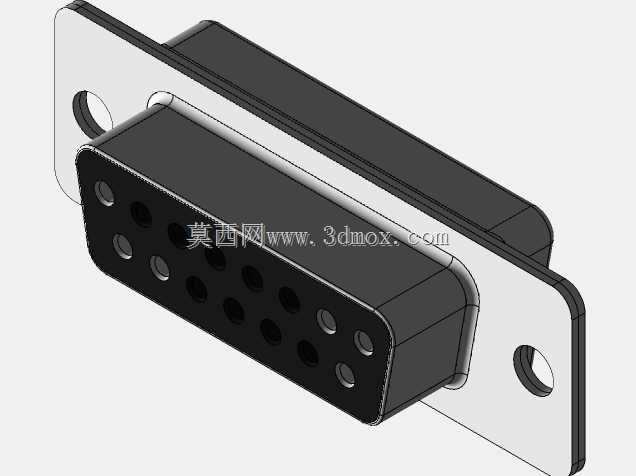

在工业电控柜、通讯传输设备、测试仪器台架的布线环节里，这类带内螺纹安装结构的DB连接器是实现多针信号稳定对接的核心基础元件，区别于常规卡扣式DB接头，内螺纹锁附的结构能在设备存在持续振动、线缆受外力拉扯的工况下，避免接头松脱导致的信号中断、针脚接触不良问题，适配车间生产设备、户外通讯机柜这类对连接可靠性要求较高的使用场景。从实际选型适配的角度看，这套结构覆盖了常用的不同针数规格，能匹配9针、15针、25针、37针等常规DB接口的安装需求，每个规格的接头都预留了标准的面板安装法兰边，法兰上的两个安装孔位对应内螺纹设计，安装时不需要在面板背面额外搭配固定螺母，从面板正面穿入螺丝即可完成锁附，能大幅提升狭小机柜内部的装配效率，尤其是在布线密度高、操作空间有限的电控仓内，这种单侧操作的安装结构能减少装配工时，也降低后期维护更换接头的操作难度。设计层面上，接头主体的金属外壳做了等壁厚处理，既保证外壳的结构强度，在插拔过程中不会因为受力不均出现壳体变形，也控制了整体重量，不会因为接头自重给PCB板或者焊接端带来额外的应力；插芯部分的孔位排布严格遵循标准DB接口的间距规范，针脚对位公差控制在合理范围内，能和同规格的公头实现顺畅插拔，不会出现插针错位、插拔卡滞的问题；内螺纹安装孔的深度做了适配性设计，匹配常用的面板厚度范围，不管是薄型钣金面板还是硬质塑料设备外壳，都能保证螺丝锁附后有足够的啮合牙数，不会出现滑牙、锁附不紧的情况。从安装边界尺寸来看，不同针数规格的接头法兰宽度、插合端伸出长度都做了统一的安装尺寸适配，同一系列的接头在面板上的开孔尺寸可以做通用化设计，不需要针对不同针数的接头单独开不同的安装孔，能提升设备面板的加工通用性，减少钣金加工的换刀工序；接头尾部的线缆容纳空间也做了优化，能适配不同线径的多芯屏蔽线缆，压接或者焊接完成后可以搭配标准的尾夹固定线缆屏蔽层，实现更好的电磁屏蔽效果，避免工业现场的电磁干扰影响信号传输稳定性。在实际设备装配过程中，这类连接器的金属外壳还能实现接地导通，将线缆上的感应静电通过安装螺丝传导到设备柜体的接地排上，进一步提升信号传输的抗干扰能力，适合在有变频设备、伺服驱动的强电磁干扰车间环境中使用。
