IEKD系列镀锡铜接线端子结构设计

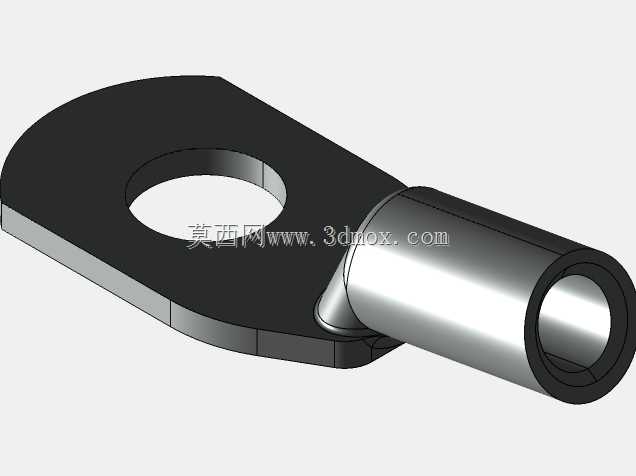

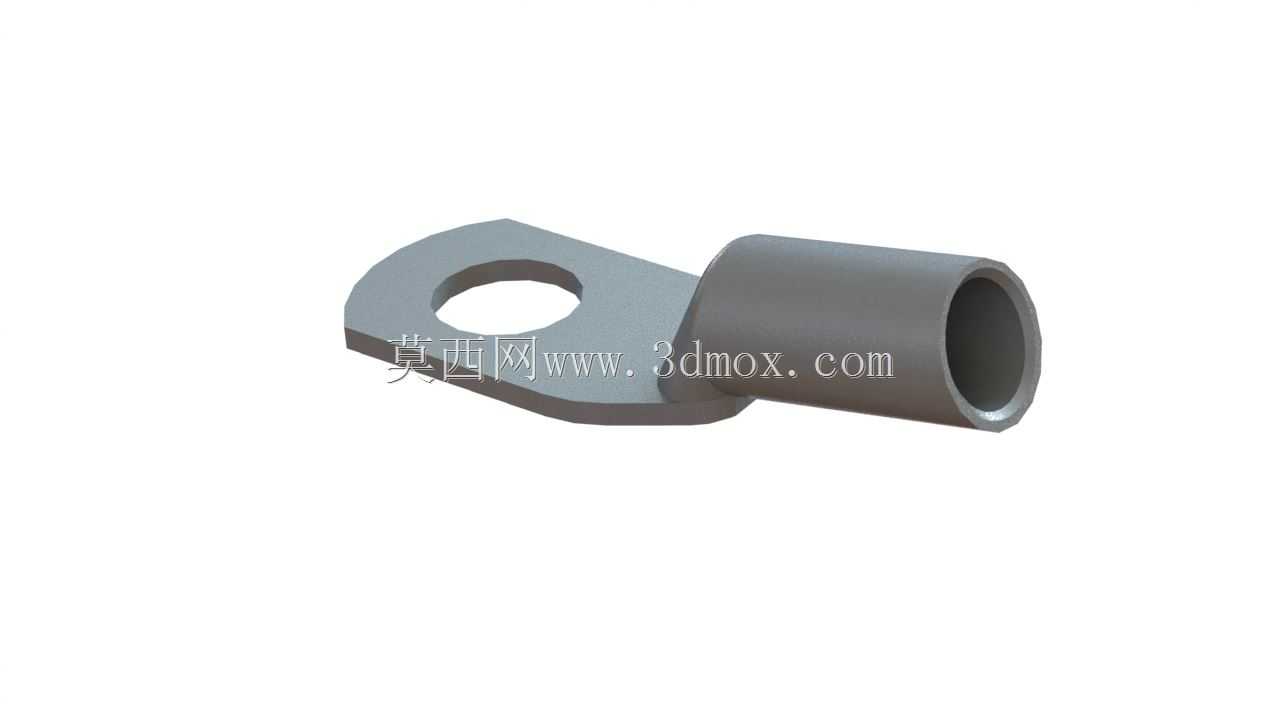

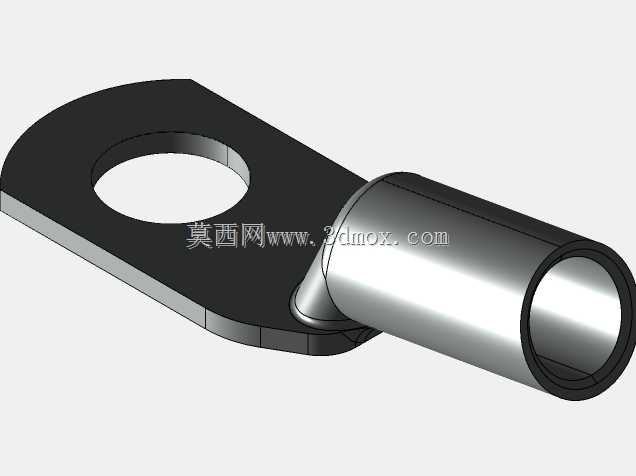

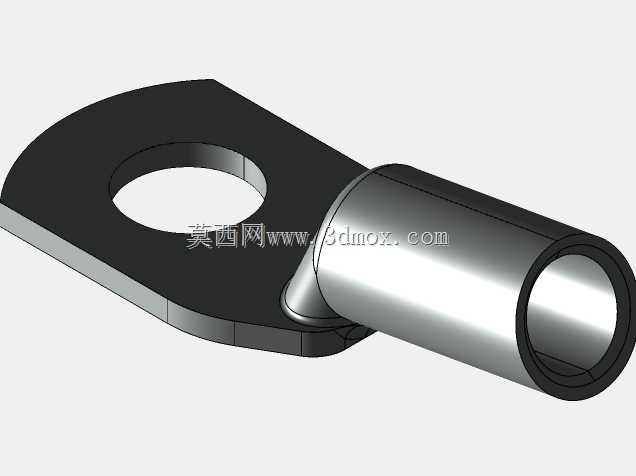

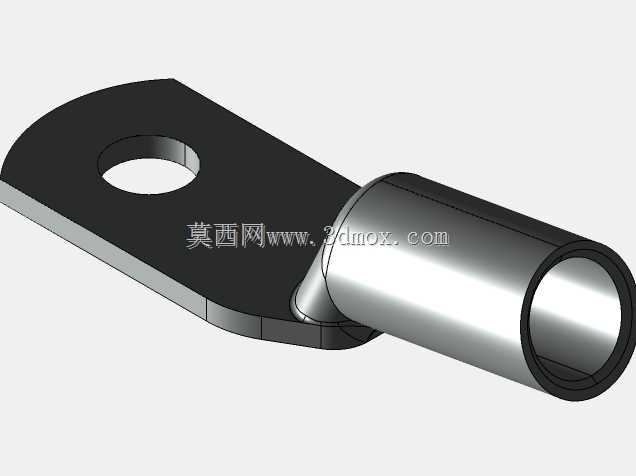

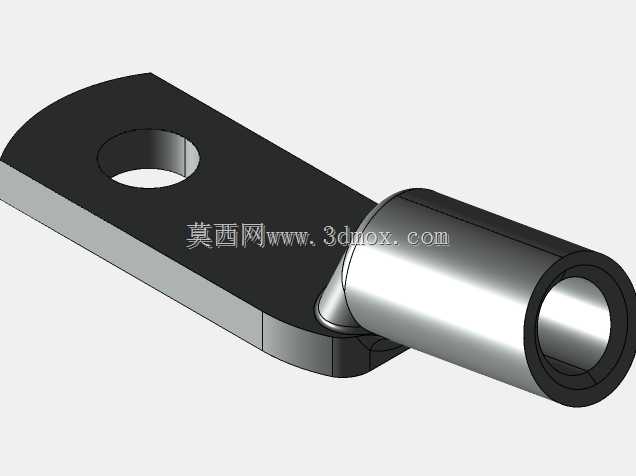

　　这类镀锡铜尖属于电气连接领域常用的冷压接线端子，日常在低压配电、设备电控柜布线、工业设备线束加工场景中随处可见，核心作用是实现电缆末端与接线排、设备端子台的可靠导通，避免多股铜芯线散丝、接触不良引发的发热、打火问题。从结构设计来看，产品分为两个功能区段，一端是带安装孔的扁平连接片，另一端是用于压接电缆线芯的空心圆柱筒，两个区段通过平滑过渡的连接段连为一体，没有突兀的直角转折，既减少了压接和安装过程中的应力集中，也能避免锐边割伤施工人员、破坏线缆绝缘层。扁平段的安装孔尺寸匹配常用的接线螺栓规格，孔位周边做了轻微的压平强化处理，螺栓锁紧时不会因为压紧力导致连接片翘曲变形，保证接触面完全贴合，降低接触电阻。

　　圆柱筒段的内径根据适配的线缆线径做了梯度设计，筒壁厚度经过核算，既能承受冷压钳压接时的形变压力，不会出现筒壁开裂的情况，压接后又能紧密包裹住铜芯线，保证足够的拉脱力，不会因为设备运行中的振动导致线缆松脱。表面镀锡处理是这类端子的关键工艺设计，一方面铜基材镀锡后可以有效防止铜材氧化，在潮湿、有轻微腐蚀的工业环境中也能长期保持稳定的导电性能，另一方面镀锡层质地偏软，螺栓锁紧时接触面能产生微小的形变填充，进一步降低接触间隙，减少接头发热的概率。设计这类端子的时候，需要重点控制两个区段的同轴度以及安装孔与圆柱筒的中心距偏差，若偏差过大，批量压接线缆后安装到端子排上会出现别劲的情况，长期受力会导致端子断裂或者接触不良。

　　同时扁平段与圆柱筒的过渡圆角需要严格把控，圆角过小会在弯折受力时产生应力集中，圆角过大则会浪费安装空间，在密集布线的电控柜内会挤占相邻端子的安装位置。实际选型使用时，需要根据线缆的标称截面积匹配对应规格的铜尖，压接时要让圆柱筒完全包裹住剥除绝缘层的线芯，压接点要分布在圆柱筒的有效长度范围内，不能压到过渡段或者扁平段，避免破坏结构强度。安装时螺栓的锁紧扭矩要符合对应规格的要求，扭矩过大会压裂连接片，扭矩过小则会导致接触电阻超标，运行中出现接头发热烧蚀的问题。这类零件虽然结构简单，但是属于电气回路中的关键基础连接件，设计细节上的疏漏很容易引发后期运行的电气故障，建模时需要充分考虑压接形变、安装公差、环境耐受等多方面的工程实际需求，不能只做外形的复刻。
