菲亚特杜卡托2I车门把手替换结构

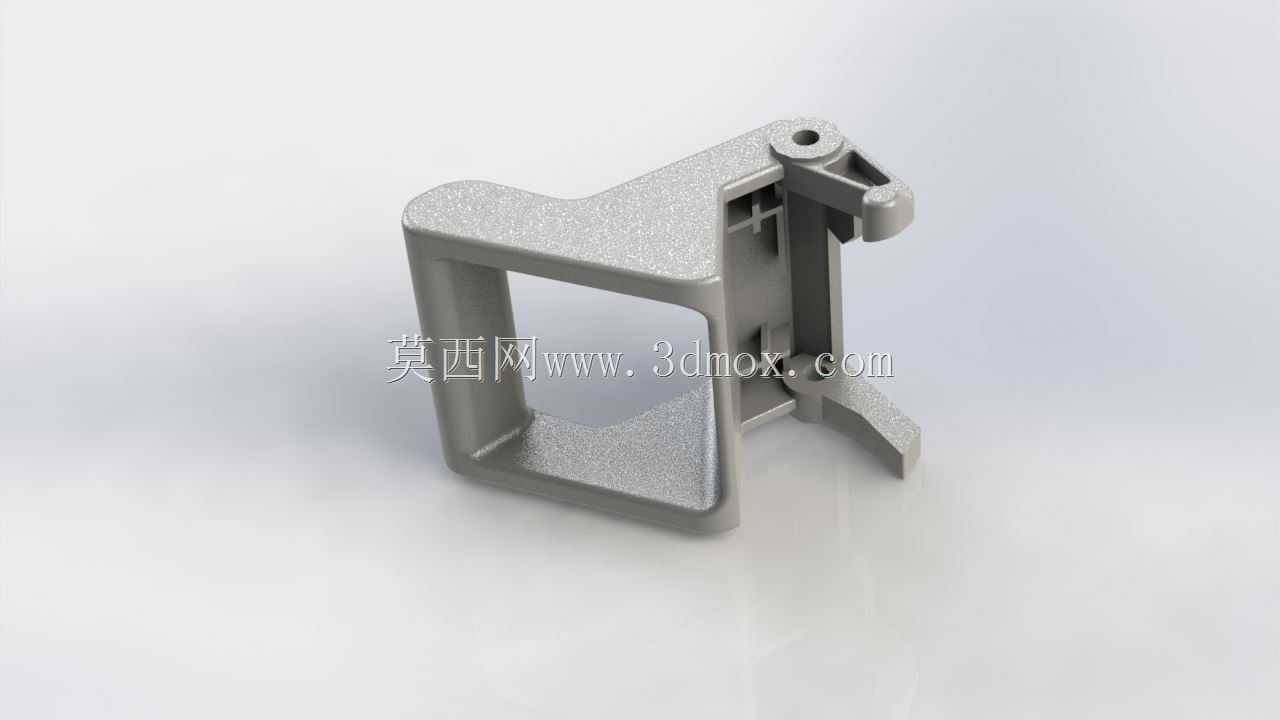

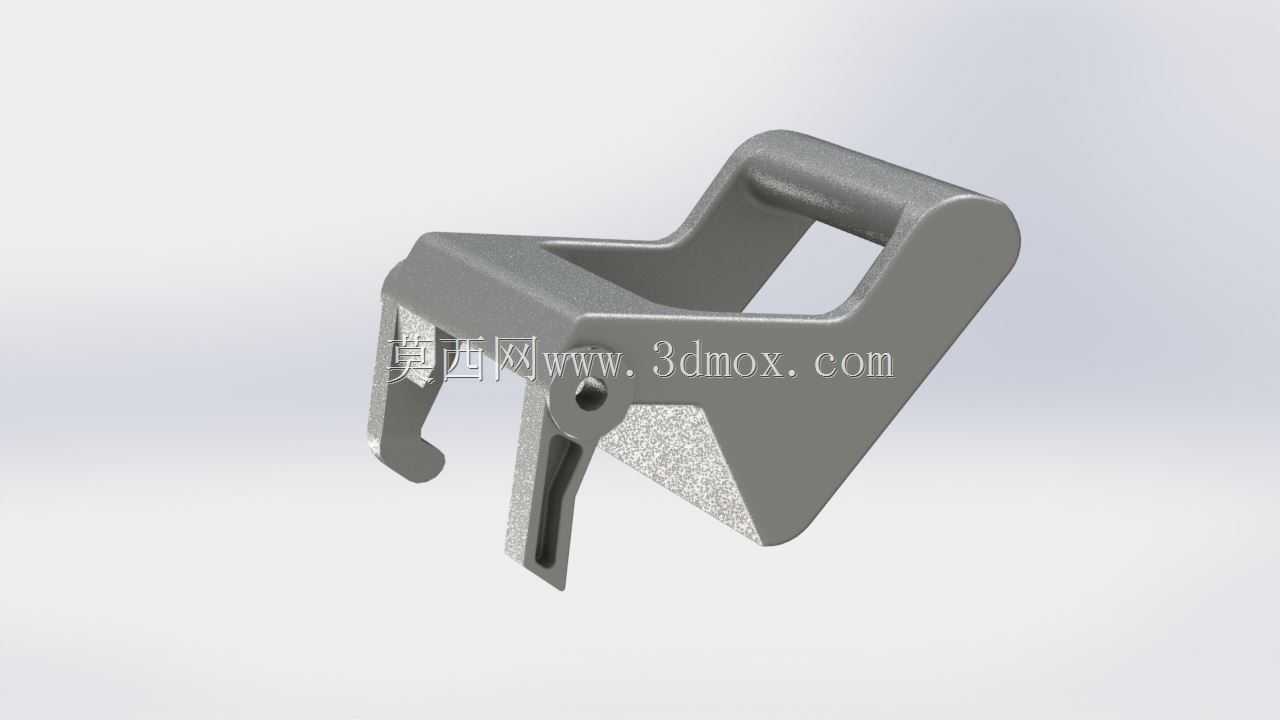

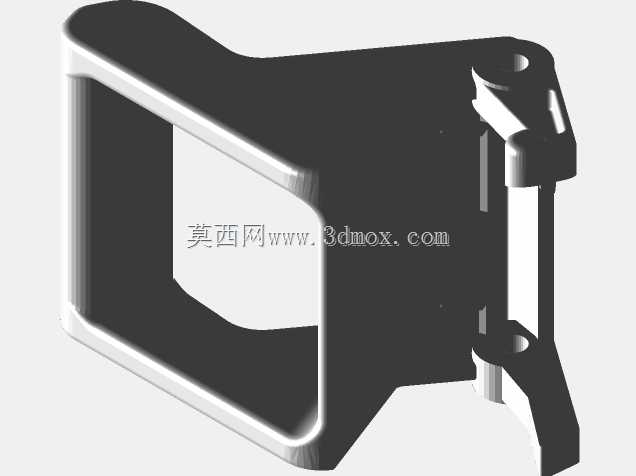

这款车门把手结构针对菲亚特杜卡托2I车型的原车把手断裂故障开发，日常使用场景中，商用车车门把手需要承受高频次的开合拉力，尤其是物流运输场景下的车辆，驾驶员频繁装卸货物时开关车门的力度波动大，原车塑料把手在长期交变载荷、低温环境下容易出现铰接位断裂的问题，直接导致车门无法正常开启，影响车辆运营效率。从结构设计来看，该把手采用框式承力主体，将开合过程中的拉力分散到整个框架结构上，而非集中在铰接支点位置，铰接端预留了与车门内部锁体连杆匹配的卡接位，安装时无需对车门钣金做额外改动，可直接替换原车断裂部件，适配原有安装孔位的边界尺寸，不需要额外制作转接支架。把手的握持区域做了贴合手指弧度的过渡处理，表面保留了细微的磨砂质感，既避免冬季握持时打滑，也能减少长期使用后的划痕堆积。考虑到小批量替换的需求，该结构采用等壁厚设计，壁厚均匀控制在适合熔融沉积成型的区间，打印过程中不会出现局部积料或者壁厚过薄导致的强度不足问题，支撑结构仅设置在铰接位的悬空区域，打印完成后去除支撑不会影响配合面的精度。安装时需要先将把手卡入车门钣金的预留槽位，再把铰接端的卡扣与锁体连杆对接，卡接到位后会有明显的到位反馈，不需要额外使用紧固件固定，日常维护时如果出现磨损也可以快速拆卸更换。在回收再利用场景下，该结构可以使用回收的ABS耗材打印，降低替换成本，同时结构本身的承力设计能够满足日常开合的强度需求，不需要额外做金属嵌件加固，对于车队运维来说，可以直接通过3D打印快速制作替换件，减少等待配件采购的停运时间。把手的外轮廓完全贴合原车车门的安装凹槽，安装后与车门表面齐平，不会突出于钣金面，避免行驶过程中产生风噪，也不会在开关门时与周边部件发生干涉。铰接位的转轴孔做了轻微的倒角处理，安装时可以顺畅卡入原车转轴，转动过程中没有卡滞感，开合行程与原车把手完全一致，不需要调整锁体的连杆行程，保证解锁、落锁的操作手感与原厂部件一致。
