8.4英寸工业级嵌入式显示控制台结构设计

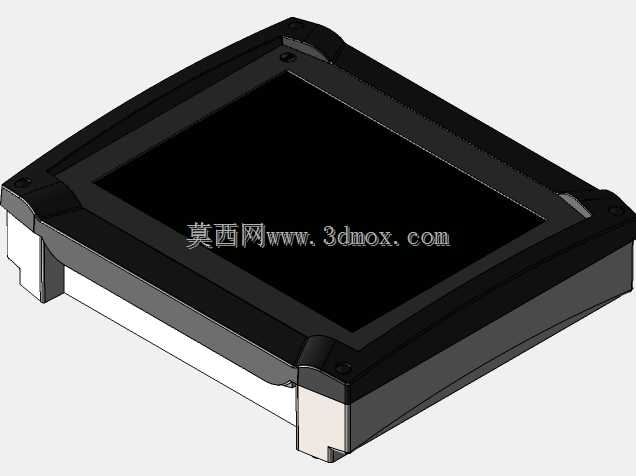

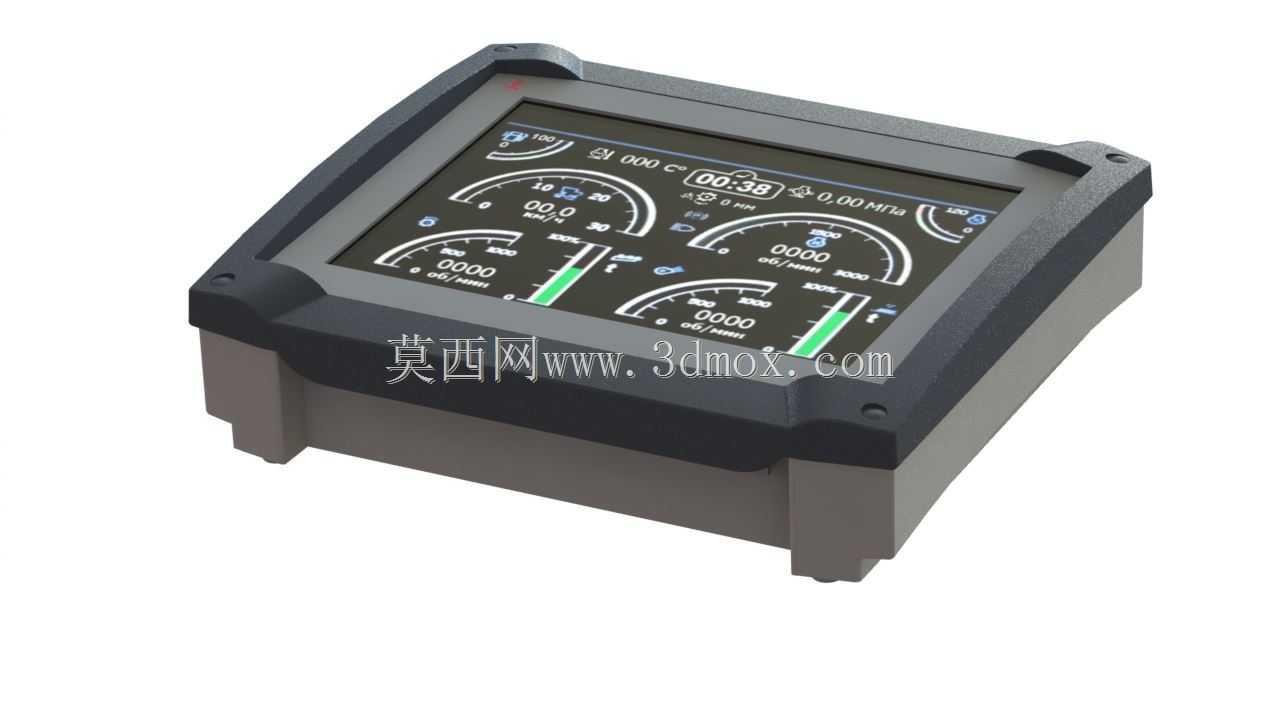

这款8.4英寸显示控制台的结构设计，首先围绕工业现场的复杂工况做了针对性考量，外壳采用上下分模的硬质工程塑料包覆结构，边角做了加厚防撞的圆弧过渡处理，四个角位预留了嵌入式安装的固定孔位，适配各类工程车辆驾驶室、固定式工业设备操控台的嵌装需求，安装时可直接卡入对应尺寸的预留开孔，通过侧边紧固件完成锁紧固定，无需额外设计复杂的转接支架。从实际使用场景出发，这类显示控制台多应用在工程机械、农用作业机械、特种作业车辆的驾驶舱内，也可作为固定式工业产线的终端显示单元，负责实时采集展示设备运行的转速、压力、温度、液位等核心运行参数，屏幕界面集成了多组模拟仪表表盘、数值显示区与状态提示标识，操作人员可直观读取设备当前运行状态，无需额外外接多组独立仪表，大幅简化操控台的面板布局。设计过程中优先考虑了操作视角的合理性，屏幕安装面相对底座做了微小的仰角倾斜处理，适配操作人员坐姿状态下的自然视线角度，减少长时间观察的视觉疲劳；外壳的接缝处做了错位止口结构，可阻挡现场的粉尘、飞溅水滴侵入内部电路区域，满足工业场景的基础防护要求。屏幕周边的边框宽度做了均衡控制，既保证了外壳的结构强度，避免安装或受外力冲击时挤压到屏幕模组，也尽可能压缩了整机的外轮廓尺寸，8.4英寸的屏幕规格刚好平衡了显示信息量与安装占用空间，不会因为屏幕过大挤占操控台其他按键、操纵杆的布置空间，也不会因为屏幕过小导致参数显示拥挤、读取困难。整机的底座部分做了下沉式的腔体设计，内部预留了足够的电路板安装空间与走线槽位，屏幕排线、供电线束、信号传输线束均可沿着腔体内部的预留卡位规整布置，避免装配时线束挤压屏幕背部造成显示异常，底部的支撑脚结构可在桌面放置时起到防滑减震的作用，同时抬升整机底部与安装面的间隙，利于内部电路的散热，避免长时间运行时热量堆积影响元器件稳定性。
