Veco Vanson 40KLS08扬声器结构设计

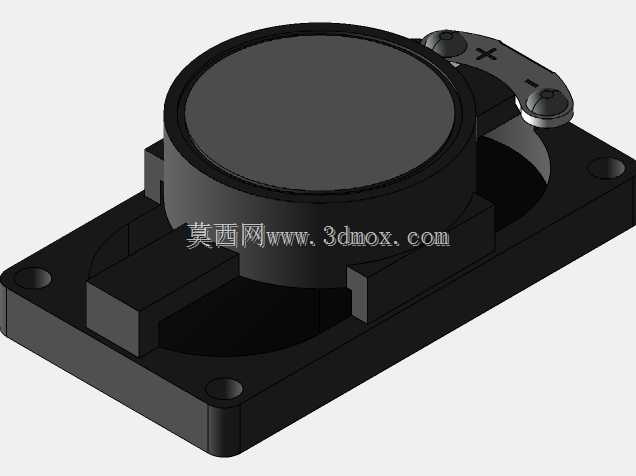

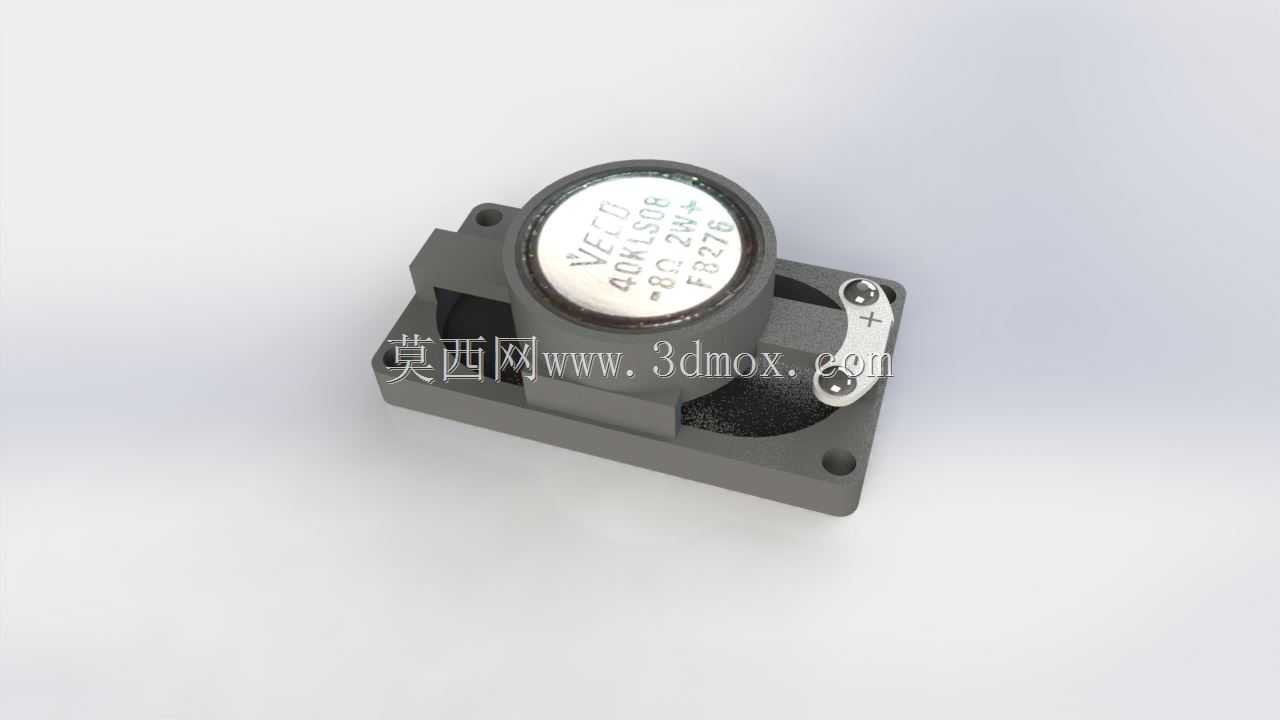

　　在音频设备、工业控制终端、小型电子装置的声讯输出环节，这类小尺寸扬声器是核心的声电转换部件，日常选型时经常会遇到安装空间受限、固定方式不匹配的问题，这款带一体式安装支架的扬声器结构，刚好适配多数紧凑安装场景的需求。从结构设计来看，这款扬声器将发声单元与安装基座做了一体化整合，发声单元采用圆形磁路结构，正面印有参数标识，振膜边缘做了密封压合处理，能避免日常使用中灰尘、潮气进入磁隙影响发声稳定性。基座部分采用硬质工程塑料注塑成型，两侧延伸出带安装孔的固定耳，安装孔位做了沉台设计，使用M3规格螺丝固定时，螺丝头部不会突出基座平面，不会和周边结构产生干涉。基座与发声单元的衔接处做了环形加强筋，既可以提升整体结构强度，

　　避免安装锁紧时基座变形挤压发声单元，也能在发声时减少基座的共振杂音，提升声输出的清晰度。实际应用中，这类40mm级别的小功率扬声器，常被用在工业设备的故障报警提示、小型消费电子的音频外放、门禁对讲装置的声讯输出场景，额定功率2W的参数足以覆盖10平米内空间的声讯传递需求，8欧的阻抗也能匹配多数通用功放板的输出参数，不需要额外做阻抗匹配电路。安装边界方面，整个组件的总高度控制在20mm以内，安装耳的中心距为32mm，安装孔直径3.2mm，适配市面上多数小型设备壳体的预留安装位，不需要额外做转接支架就能直接固定。接线端采用带极性标识的焊片式端子，正负极标识清晰，焊接导线时不会出现极性接反的问题，端子旁做了挡墙结构，

　　能避免焊锡溢出导致的短路风险。建模时需要重点注意发声单元与基座的配合公差，两者采用过盈配合加胶粘的固定方式，配合面公差控制在0.1mm以内，既可以保证装配时的定位精度，也能避免长期使用后发声单元出现松动偏移。基座的安装孔位需要和发声单元的中心保持同轴度误差不超过0.2mm，否则安装后会出现发声单元偏斜，导致声压分布不均的问题。另外基座背面的腔体结构做了半开放设计，能给发声单元的后振留出足够的空气缓冲空间，避免密闭腔体内的空气阻尼影响低频响应，同时半开放的结构也不会让内部线路完全裸露，兼顾了防护性与声学性能。
