多规格GOST标准1型橡胶密封件组

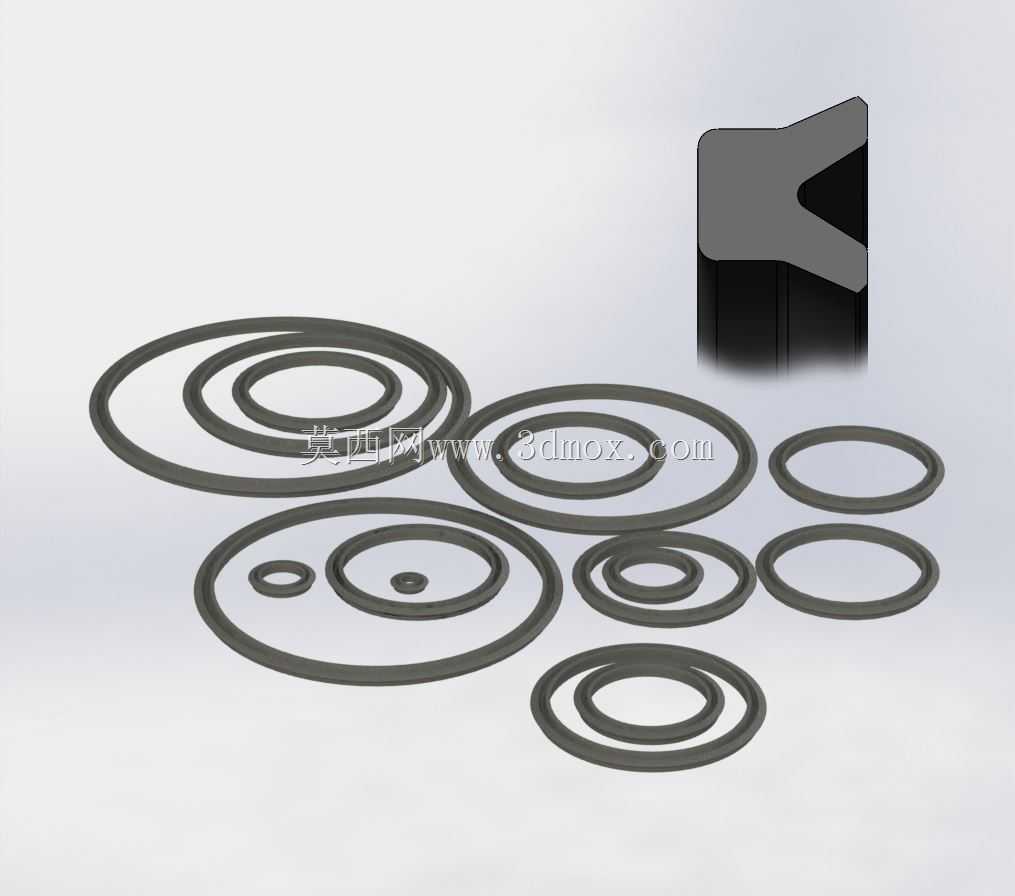

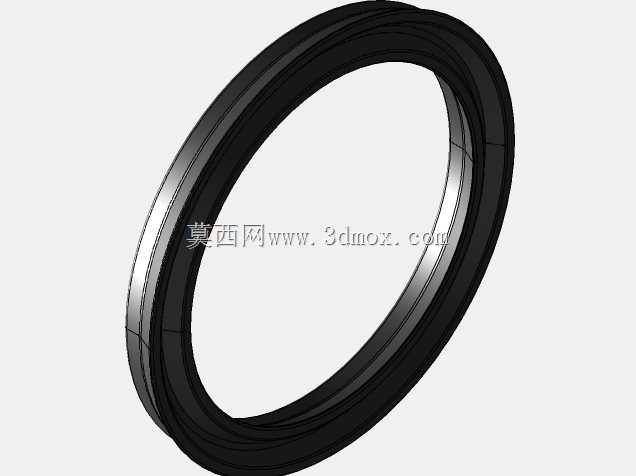

在液压站管路连接、化工介质输送法兰对接、减速机箱体合箱面、气动元件腔体装配等场景中，密封件是决定设备运行可靠性的核心基础零件，一旦密封失效引发介质泄漏，轻则造成设备润滑不足、压力损失，重则引发生产安全事故。这套密封件组覆盖不同公称尺寸的同结构1型密封构型，适配从微型气动阀组通油孔到中型液压管路法兰的多类安装位，可满足不同通径、不同密封槽尺寸的配套需求。

从功能特性来看，这类1型密封件依靠安装后产生的弹性形变填充密封配合面的微观间隙，阻断流体、气体介质的泄漏通道，适配矿物液压油、润滑脂、低压清水、常规压缩空气等多种工业常见介质，在-30℃到100℃的常规工业工况温度区间内可保持稳定的弹性与密封性能，既可以用于静止结合面的静密封场景，也可适配低速往复运动的动密封部位，抗挤出性能优于同截面的平垫片结构，在常规16MPa以内的压力工况下无需额外加装挡圈即可稳定工作。

设计过程中首先遵循对应标准的截面构型要求，密封唇口的角度、根部圆角尺寸均经过适配，保证装入密封槽后唇口能均匀贴合配合面，不会出现局部应力集中导致的过早磨损；不同尺寸规格的密封件截面尺寸随公称通径成比例调整，避免大尺寸密封件截面过小导致弹性不足、小尺寸密封件截面过大造成装配困难。所有规格的密封件均预留了合理的压缩量区间，压缩率控制在15%-25%的工程最优范围，既不会因压缩量过大导致橡胶件永久变形加速老化，也不会因压缩量不足导致密封面比压不够引发泄漏。

安装边界方面，这套密封件适配的密封槽为开式矩形槽，槽宽、槽深尺寸与对应规格密封件的截面尺寸匹配，安装时需保证配合面的粗糙度达到Ra3.2以内，无明显加工刀痕、毛刺、飞边，装配前需清理槽内的铁屑、焊渣、灰尘等杂质，避免尖锐杂质划伤密封件表面造成泄漏隐患；安装时可在密封件表面涂抹少量同系统润滑脂辅助装配，禁止使用尖锐工具撬装密封件，防止唇口出现划伤、撕裂等不可逆损伤。不同尺寸的密封件可对应不同的安装轴径与孔径，小尺寸规格可适配微型电磁阀、小型气缸的密封需求，大尺寸规格可适配液压泵站管路、中型减速机箱体的密封场景，整套模型可直接用于设备装配时的密封件选型校核、装配干涉检查，也可作为密封槽设计时的尺寸参考依据，帮助结构设计人员快速完成密封部位的构型匹配，减少反复核对标准尺寸的重复工作量。
