嵌入式半球感应装置塑料防护外壳结构

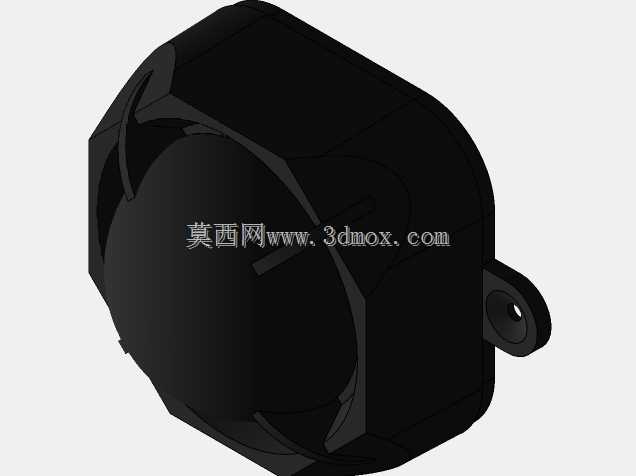

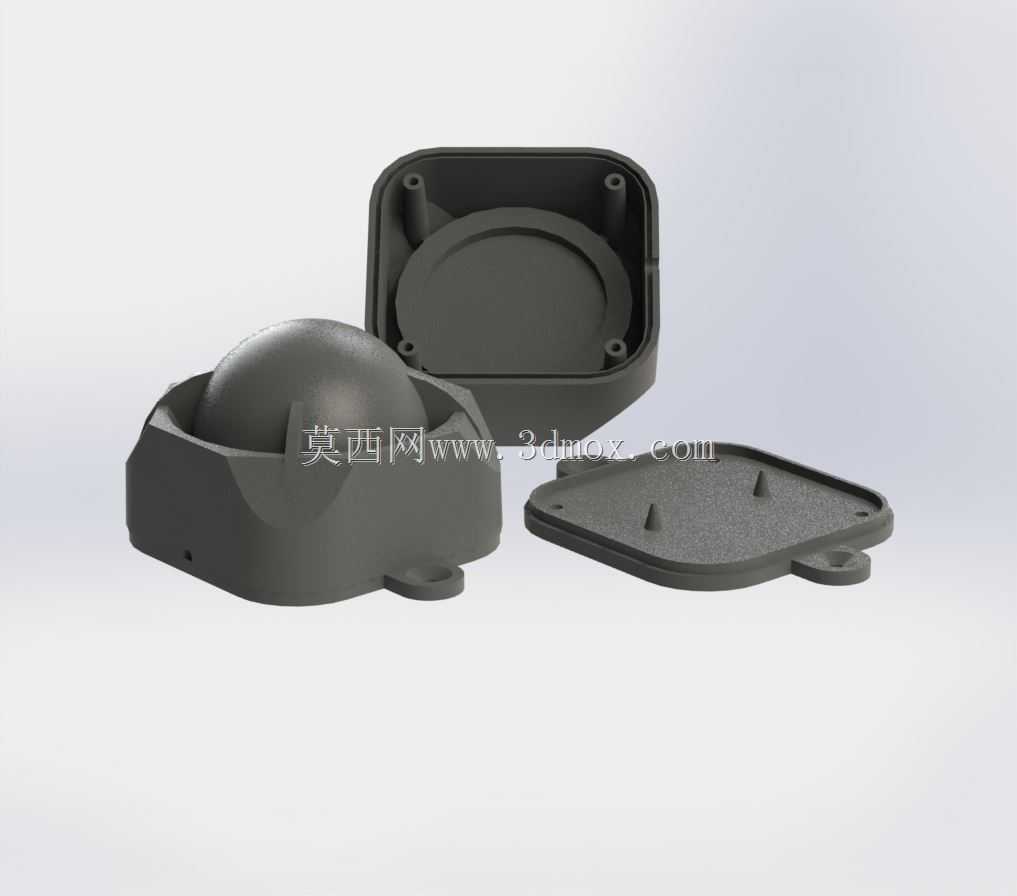

这款半球形塑料防护外壳，主要面向室内外小角度探测类感应装置的封装需求，常见于人体红外感应开关、环境光感探测模块、小型微波雷达探测单元的外置安装场景，在楼宇自控、安防周界防护、公共区域照明触发类设备中应用广泛。从结构拆分来看，整套壳体分为半球形上盖、中部安装基座、底部密封盖板三个独立部件，各部件之间通过止口配合实现定位，基座内侧预留的四个安装柱带有自攻螺丝孔位，可直接固定内置的PCB电路板与感应探头，无需额外设计转接支架，能大幅缩减终端产品的装配工序。半球形上盖采用半透光磨砂质感的曲面设计，既可以保证内置感应探头的信号穿透性，又能避免内部元器件直接外露，曲面过渡处做了R3的圆角处理，不存在尖锐棱角，在公共区域安装时不会出现磕碰划伤的风险，同时曲面造型不易积灰，日常维护仅需表面擦拭即可。中部基座的侧面预留了走线缺口，可适配直径3-6mm的线缆穿出，缺口处做了圆弧倒角，避免穿线时割伤线缆绝缘层；基座底部的密封盖板带有一圈定位凸筋，装配后可嵌入基座对应的凹槽内，配合防水胶圈使用时可达到IP65的防护等级，能够适应户外廊下、楼道半露天区域的潮湿多尘环境。安装边界上，整套壳体装配完成后整体最大外径为78mm，基座安装孔位中心距为65mm，底部盖板带有一个带孔的固定耳，既可以通过基座背面的卡扣嵌入标准86型暗装底盒，也可以通过固定耳用自攻螺丝直接固定在墙面或设备表面，适配多种安装场景。设计过程中充分考虑了注塑成型的工艺要求，所有壳体壁厚均匀控制在2mm，筋位厚度不超过壁厚的0.6倍，避免注塑时出现缩痕、翘曲问题，各部件的脱模斜度设置为1.5度，无需复杂的抽芯结构即可完成开模生产，能有效降低模具制造成本与量产时的单件成本。壳体内部的安装柱高度根据常规感应探头的探测角度做了适配，半球顶点距离内置探头表面的距离为12mm，既不会遮挡探头的探测视场，也不会让探头过于贴近外盖表面导致外观上出现元器件阴影，兼顾了功能实用性与外观整洁度。
