车载GPS定位追踪终端结构设计

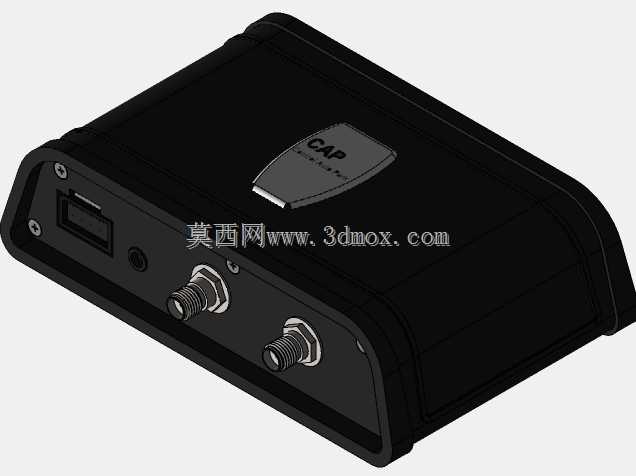

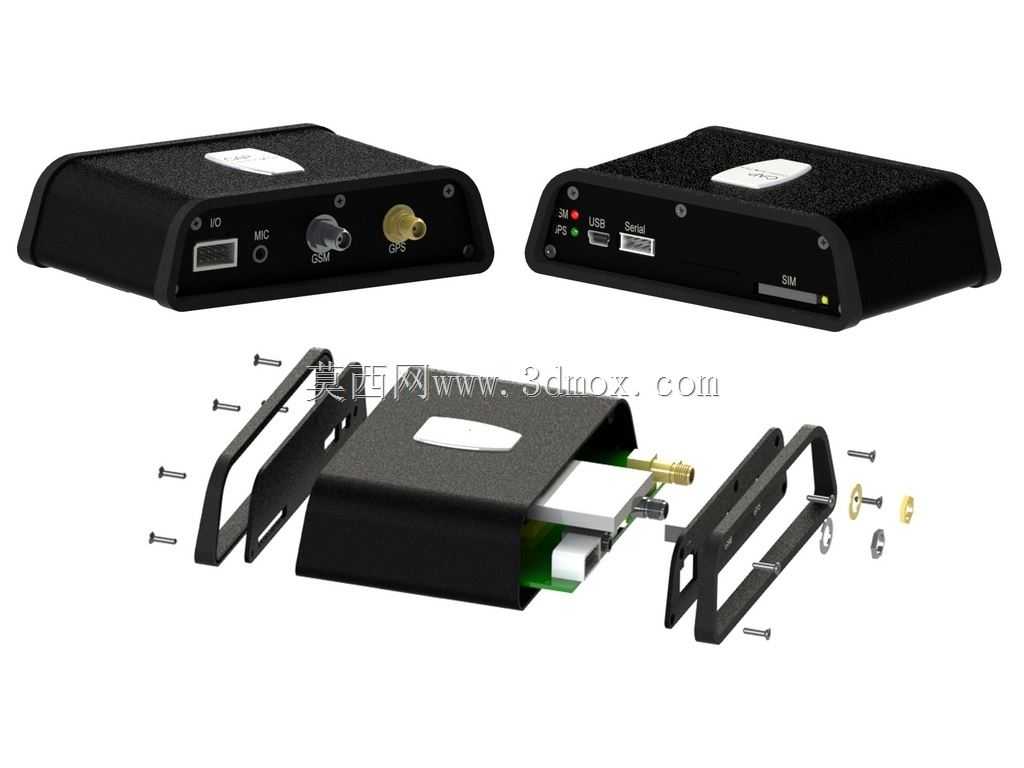

该定位追踪终端主要面向商用车队管理、特种车辆定位、资产追踪等场景，可实现车辆位置实时回传、运行状态监测、异常位移告警等功能，适配货运车辆、工程机械、租赁资产等多类安装场景，解决户外移动资产的位置管控需求。设备外壳采用上下分体式注塑结构，边角做圆弧过渡处理，避免安装过程中剐蹭线路与周边部件，上盖表面设置隐藏式状态指示灯区域，无需额外开孔即可观察电源、定位、通讯三类工作状态，兼顾防护性与状态可视性。接口端集中布置在设备单侧，依次排布电源输入、MIC音频采集、数据通讯、GPS天线接口，接口旁做丝印标识区分，接线时无需翻转设备即可完成所有线缆插接，适配车内隐蔽安装空间的操作需求，另一侧预留SIM卡插拔槽位，带防尘挡片设计，避免车辆行驶过程中积灰、震动导致的卡托松动。内部结构采用分层布局，PCB板通过铜柱固定在下壳安装柱上，GPS模块与通讯模块分开放置避免信号干扰，接口位置做局部加厚处理，提升反复插拔的结构强度，上下壳通过侧边卡扣加底部螺丝双重固定，防护等级满足车内安装的防尘防溅要求。安装支架采用折弯钣金件，带腰型安装孔，可适配不同车型的安装孔位偏差，支架与设备本体通过侧边螺丝锁紧，可根据安装空间调整固定角度，保证GPS天线方向朝上不被金属部件遮挡。设备整体厚度控制在30mm以内，可塞入车辆仪表台内部、顶棚夹层、座椅下方等狭小隐蔽空间，外壳表面做细晒纹处理，避免长期使用后表面留痕显旧，所有外露金属接插件采用镀金工艺，适配车载环境下的宽温工作、震动工况，减少接触不良的故障概率。结构设计阶段充分考虑车载环境的使用特性，外壳壁厚均匀设置为2mm，避免注塑成型时出现缩痕、翘曲问题，内部预留足够的走线空间，电源接口处做防反接结构挡边，避免接线时插反损坏内部电路，天线接口采用螺纹锁紧式设计，车辆长期颠簸也不会出现接口松脱导致的信号丢失问题。
