手动台式注塑成型设备结构设计

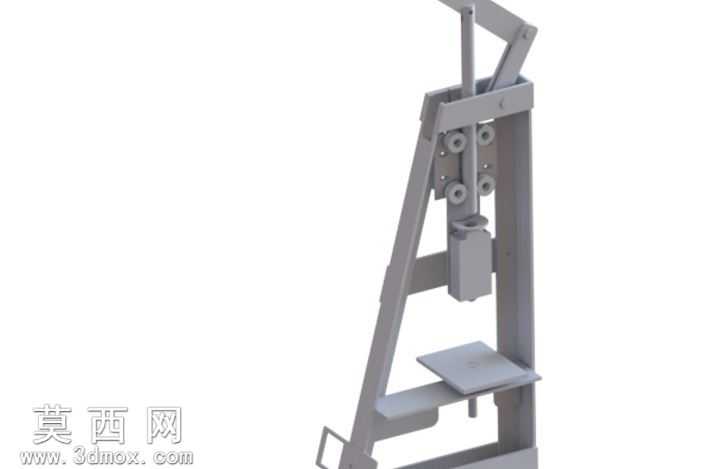

本作品为手动驱动的台式注塑成型设备三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的装配逻辑，对每一处零件的配合公差、运动干涉都做了前置校验，确保模型可直接用于工程参考与结构拆解学习。模型整体采用立式框架布局，主体支撑结构采用冷轧钢板弯折成型的三角稳定机架，机架侧边预留了多组安装孔位，既保证了手动施压过程中的结构刚性，也为后续的功能拓展预留了改装空间。设备的核心施压单元采用肘节式杠杆增力结构，通过顶部的手动压杆驱动连杆机构，将人手施加的下压力通过肘节的力放大效应传递至柱塞部位，相比直压式手动结构可提升3-4倍的输出压力，能够满足小批量热塑性塑料的注塑成型压力需求。柱塞部位做了分级导向设计，上下两组导向套分别固定在机架的上下横梁位置，保证柱塞下行过程中始终保持垂直姿态，避免出现偏磨、溢料的问题；柱塞与料筒的配合间隙控制在0.02mm以内，建模时还原了料筒的加热腔预留空间，可适配常见的小型加热圈安装需求。下部的成型工位设置了可调节高度的工作台托板，托板通过侧边的锁紧旋钮固定在机架的竖向导槽上，可根据不同模具的高度快速调整开合模行程，托板表面预留了标准的模具安装螺孔，能够快速固定小型注塑模具。模型的材质渲染贴合真实工业设备的质感，机架部分赋予了磨砂喷塑的金属材质，杠杆、柱塞等运动部件赋予了光亮镀锌的钢材材质，操作手柄部位赋予了防滑橡胶材质，整体渲染效果真实还原了手动台式注塑设备的工业外观。设计过程中参考了主流手动注塑机的成熟结构，对原参考机型做了8处针对性优化：将原机型的3/4直径柱塞升级为更大直径规格，提升了单次注塑的熔胶容量；重新设计了料筒衬套的固定结构，将原有的过盈配合改为快拆式卡接结构，方便后续的衬套更换与料筒清理；优化了杠杆的铰接点位置，在同等手动力度下进一步提升了柱塞的输出压力；调整了机架的重心位置，将整机重心向操作侧前移，避免施压过程中设备出现翘头问题；在压杆末端增加了防滑握套结构，提升手动操作的握持舒适度；在工作台下方增加了接料托盘结构，可承接注塑过程中溢出的少量余料，保持操作台面整洁；优化了所有铰接部位的销轴固定方式，采用卡簧限位代替原有的螺栓锁紧，减少了零件松动的风险；在机架底部增加了防滑橡胶脚垫，提升设备放置在桌面时的摩擦力，避免操作过程中设备移位。整个模型的所有零件均为可编辑的参数化特征，没有导入的破面或无效几何体，可直接用于工程出图、运动仿真演示，也可作为小型桌面注塑设备DIY制作的结构参考，能够帮助学习者快速理解手动注塑设备的力传递路径、成型工作原理与机械结构设计逻辑。
