高尔夫球座简易三件式注塑模具结构

　　这套模具针对高尔夫球座这类小尺寸塑胶件的小批量打样、试制场景设计，核心解决小批量生产时模具拆装繁琐、换模效率低的问题，适配小型卧式注塑机的安装接口，整体模架尺寸控制在150mm×120mm×180mm范围内，可直接安装在锁模力30吨以下的小型注塑机台，无需额外加装定制化固定板，安装时仅需对准注塑机的定位圈孔、浇口套同轴度偏差控制在0.02mm以内即可完成装夹，适配常规PP、PE等通用注塑原料的成型温度区间。

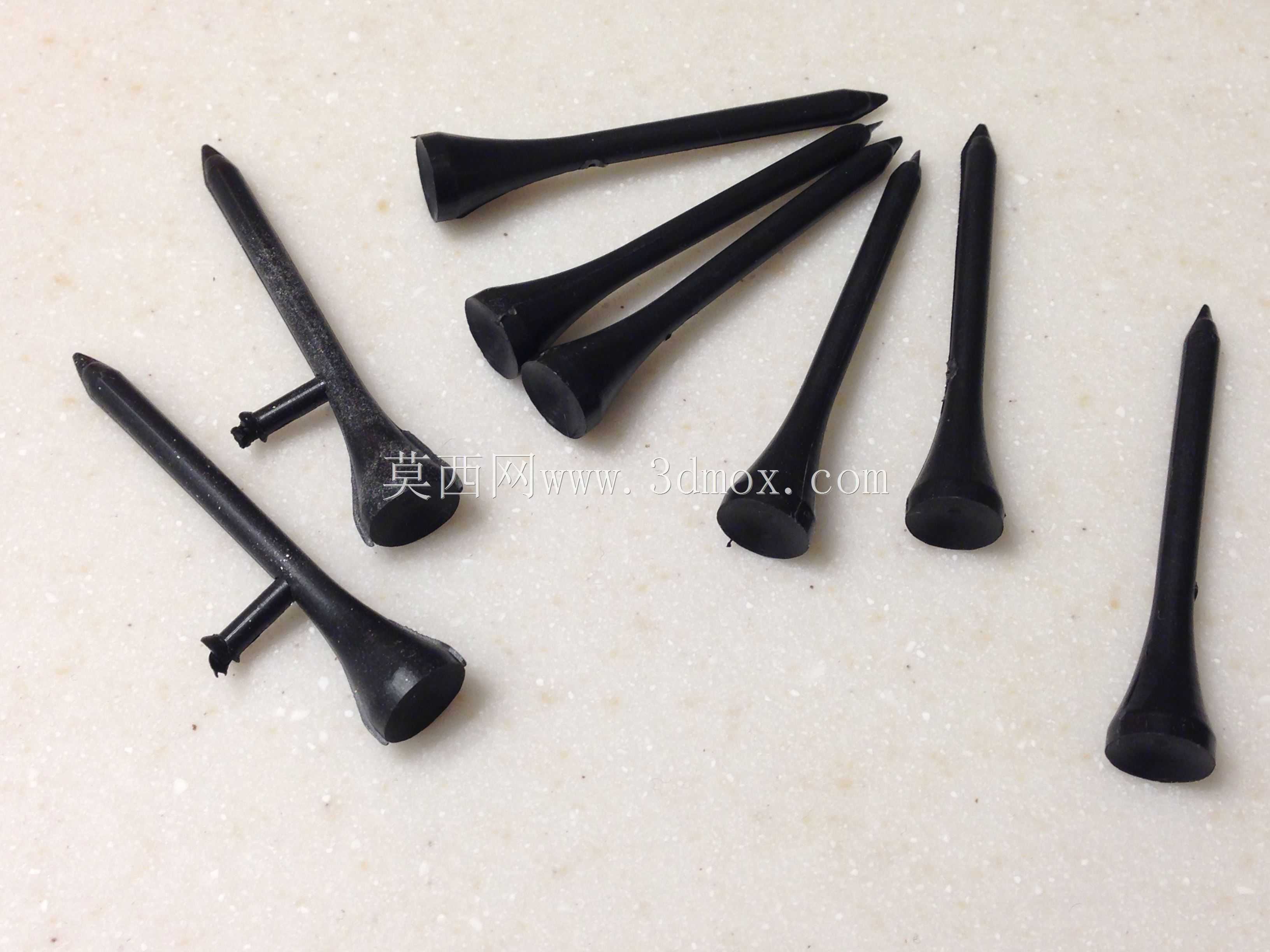

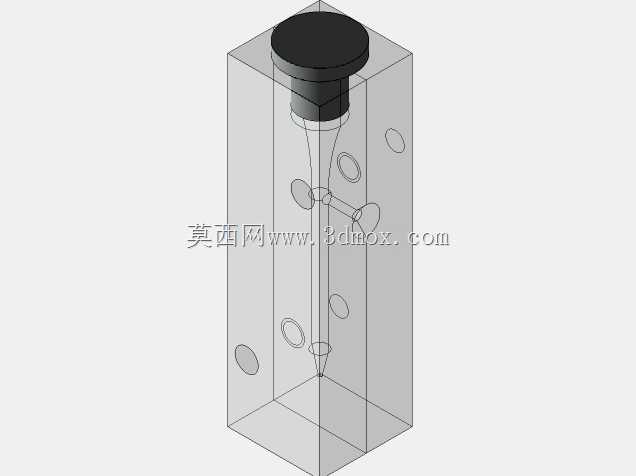

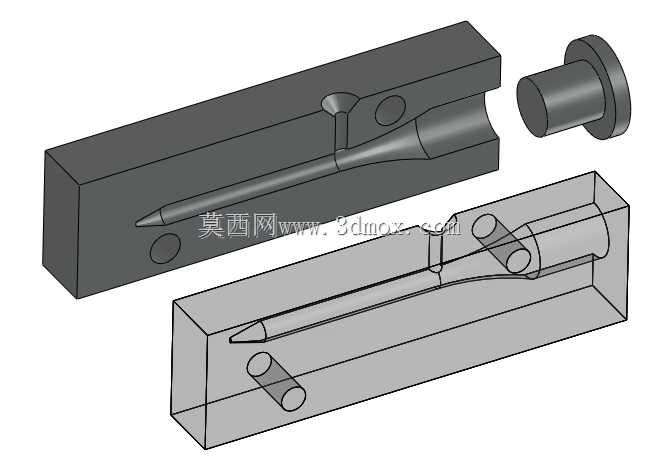

　　整套结构采用三件式拆分设计，没有复杂的抽芯、斜顶机构，拆分逻辑围绕高尔夫球座的外形特征展开：高尔夫球座整体为带锥度的细长杆结构，顶部有承托高尔夫球的内凹球面，底部为平整安装面，分型面设置在球座最大轮廓的端面位置，动定模分别成型产品的内外轮廓，没有侧向凹凸结构，因此开模时仅需完成动定模开模、顶出两个动作即可完成取件，没有多余的结构干涉。日常拆装维护时，仅需松开四个角的紧固螺栓即可拆分动定模镶块，清理型腔、更换受损镶块的时间比常规带复杂机构的模具缩短60%以上，针对小批量试制场景，单分钟即可完成一次模具拆装后的复位调试，连续生产时单模成型周期可控制在15秒以内，每模出一件产品，成型后的产品飞边控制在0.05mm以内，无需后续大量修边工序。

　　从设计逻辑上看，这套结构没有追求多腔模的量产效率，而是优先考虑结构的易加工性、拆装便捷性，所有镶块均采用常规铣削、磨削工艺即可加工完成，没有需要电火花加工的深槽、窄缝结构，普通机加工车间即可完成整套模具的零件加工，加工周期可控制在3个工作日以内，适合新产品开发阶段的快速打样需求，也可用于小批量定制化高尔夫球座的生产场景。浇注系统采用直接浇口设计，浇口设置在产品底部的平整端面，开模后浇口凝料可随产品一起顶出，手工修剪即可去除浇口痕迹，不会在产品外观面留下明显浇口印，满足高尔夫球座的外观要求。冷却系统采用直通式水路，分别在动定模镶块内开设直径8mm的冷却水道，水道距离型腔壁的距离控制在12-15mm，保证成型时型腔温度均匀，避免产品出现收缩不均、翘曲变形的问题，细长杆部位的成型镶块采用整体式结构，避免拼接缝在产品表面留下夹线，同时保证细长部位的成型刚度，避免长期注塑后镶件出现变形偏移。顶出机构采用简单的顶杆顶出，顶杆位置设置在产品底部的加强筋位置，顶出时受力均匀，不会顶穿产品或者在产品表面留下明显顶白痕迹，复位弹簧采用标准件，无需定制，损坏后可直接替换标准规格配件，降低维护成本。

　　实际生产使用时，这套模具不需要复杂的参数调试，针对常用的PP原料，料筒温度控制在190-210℃，注射压力控制在60-80bar，保压时间3秒即可成型出合格产品，对注塑操作人员的技术要求较低，没有复杂的模具动作逻辑，不会出现抽芯干涉、顶出卡滞等常见模具故障，适合小型注塑加工厂、手板打样车间使用，也可作为模具教学的实操案例，帮助初学者理解两板模的基本结构、注塑成型的基本流程。安装时需要注意，动定模的合模导向采用两个导柱定位，导柱与导套的配合间隙控制在0.01-0.02mm，合模时需保证导柱顺利导入导套，避免硬合模损坏型腔表面，生产前需在导柱、顶杆滑动部位涂抹耐高温润滑脂，保证长期生产时动作顺畅，不会出现卡滞、磨损问题。针对高尔夫球座可能出现的不同尺寸规格需求，这套模具的型腔镶块采用可更换设计，仅需更换对应尺寸的型腔、型芯镶块，即可生产不同长度、不同顶部球面尺寸的高尔夫球座产品，模架部分可以通用，进一步降低多规格产品试制的模具成本。
