立式C型框架气动压力工装设备

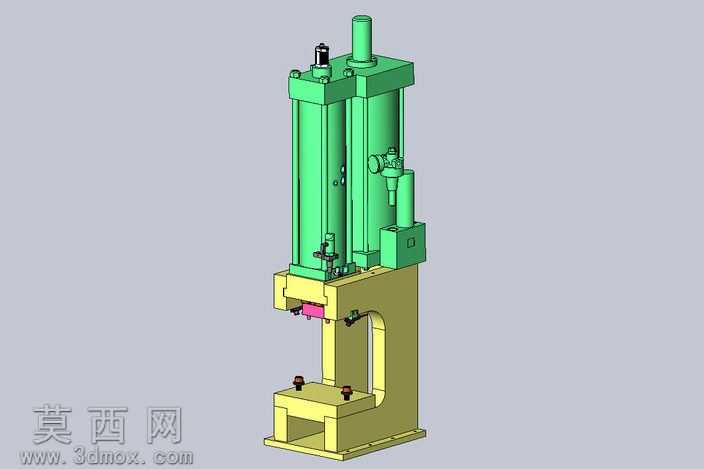

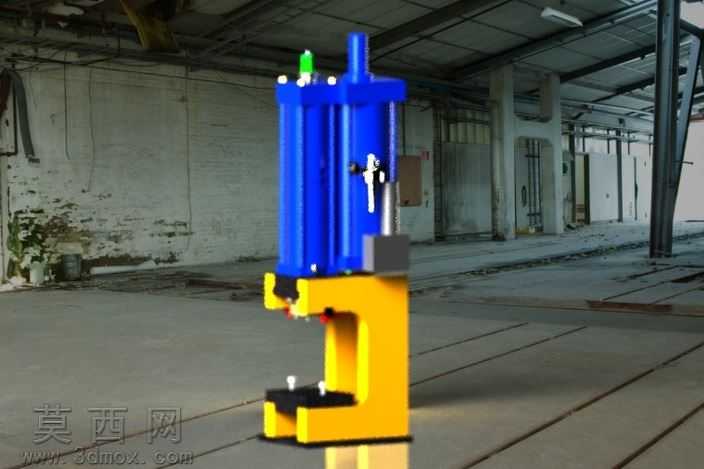

本作品为立式C型框架结构的气动压装类设备三维建模成果，建模过程中严格遵循机械设计的装配逻辑与尺寸规范，先从底部C型承载基座开始搭建，基座采用开式C型悬臂结构，下部设置工件放置工位，预留工件定位与装夹的操作空间，基座上部承载面用于安装气动执行单元，建模时对基座的壁厚、加强筋结构做了合理排布，保证结构刚性的同时控制整体重量。上部的气动执行单元采用双缸并列的布局设计，主增压气缸提供主要压装出力，侧边配套小型导向气缸保障压头下行的运动精度，缸体外部的管路接口、调节阀门、磁性感应开关等附属结构均做了精细化还原，每一处安装孔位、连接法兰的尺寸都符合气动元件的通用安装标准。压头组件部分设置了快换连接结构，下方配套工件定位夹具，夹具上的锁紧旋钮、定位销结构都完整建模，能够直观展示工件装夹定位的逻辑。渲染阶段针对不同部件赋予了贴合实际工业场景的材质，基座部分采用喷塑黄的金属材质，模拟铸铁机架的表面处理效果，气缸缸筒部分赋予亮面绿色烤漆材质，金属活塞杆、紧固件采用抛光金属材质，管路部分采用黑色工程塑料材质，通过材质区分清晰展现设备的不同功能模块。整体结构设计遵循开式压力设备的设计思路，C型框架的开口高度、喉深参数都参考常规小型压装设备的通用尺寸，气动回路的布局预留了足够的安装维护空间，压头的运动行程设置了上下限位结构，保障设备运行的安全性，整个模型完整还原了设备从基座承载、动力输出到末端执行的全链路结构，可用于设备方案展示、结构原理讲解以及后续的工程图导出加工参考。
