手动杠杆式台式注塑成型设备结构

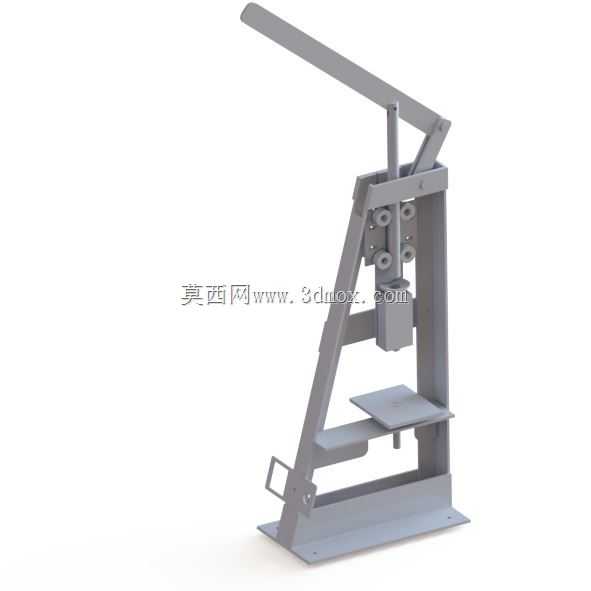

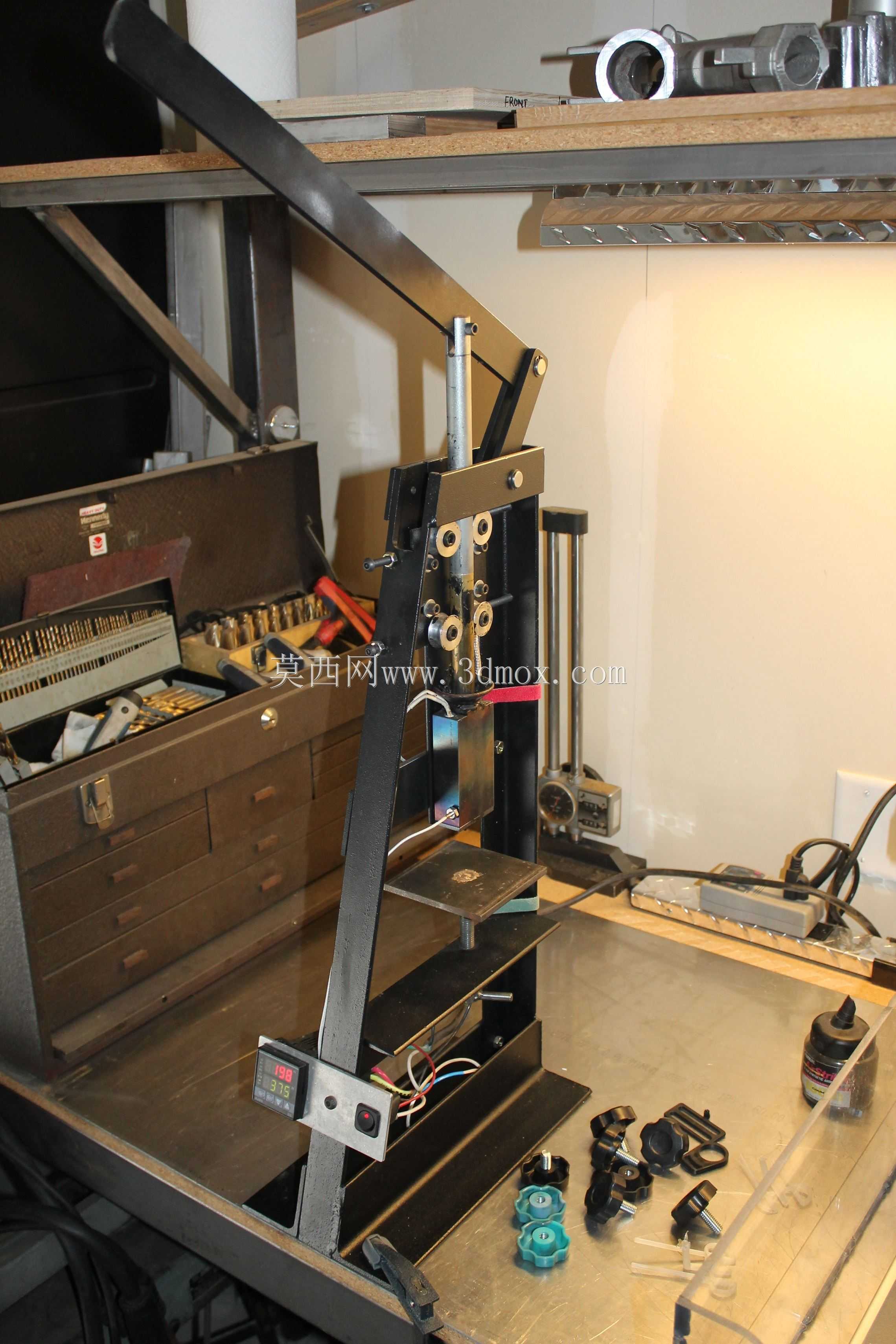

　　在小批量塑料样件试制、实验室配方验证、手工作坊小零件生产场景中，大型全自动注塑机存在开机成本高、换模调试周期长、场地占用大的痛点，这类手动杠杆驱动的台式注塑设备，刚好填补了微小型注塑作业的设备空白，不需要配套复杂的液压站、气动管路或者大功率电控系统，仅靠人力操作就能完成热塑性塑料的小型零件注射成型作业，适配单批次几十件以内的打样、维修件自制、教学演示等场景。从结构功能来看，整套设备采用立式开式框架结构，底部为整块平板安装基座，基座上预留了螺栓固定孔位，可以直接锁紧在常规工作台面上，不需要额外做混凝土基础预埋，整体外廓尺寸控制在桌面级范畴，单人即可完成搬运移位，适配普通金工实验室、创客空间、小型维修工坊的场地条件。

　　设备的核心施力单元采用加长杠杆手柄设计，通过铰链连杆机构将人手的下压力放大传递至注射柱塞端，相比直压式手动结构，力的放大倍率经过多轮迭代优化，操作人员施加常规握力即可让柱塞端输出足够的注射压力，满足PP、PE、ABS等常规热塑性塑料熔融后的充模压力要求；柱塞部位采用3/4活赛结构设计，相比小直径柱塞，能够适配更大的喷丸尺寸，单次注射的熔胶容量更大，可以成型投影面积稍大的小型塑料零件，避免小柱塞多次注射带来的熔接痕缺陷。导向部位没有采用传统的铜套衬套结构，而是改用滚柱导向结构，在柱塞上下往复运动过程中，滚柱的滚动摩擦阻力远小于衬套的滑动摩擦，操作时的手柄下压阻力更小，长时间作业的操作人员疲劳度更低，

　　同时滚柱导向的配合间隙可以通过侧部的调节螺钉做微调，长期使用出现磨损后不需要更换整套导向套，仅需调整间隙或者更换滚柱即可恢复导向精度，维护成本更低。设备中部设置了可调节高度的模具安装平台，平台通过侧边的锁紧手柄固定在立柱的不同高度位置，可以适配不同厚度的小型注塑模具，平台表面加工有标准的T型槽或者螺纹孔位，方便模具的快速装夹定位，不需要额外制作模架连接板；注射料筒部位集成在柱塞正下方，料筒外部可以缠绕加热圈对内部塑料粒进行加热熔融，温度控制可以通过外接的简易温控模块实现，不需要整合到设备本体上，进一步压缩设备的制造成本与结构复杂度。从设计思路上，整套结构没有追求高自动化与高生产效率，而是优先保证结构可靠性、操作便捷性与低维护成本，

　　所有受力部位的板材都采用折弯焊接成型，没有复杂的铸造件，加工门槛低，普通机加工车间即可完成制作；铰链连接部位采用标准销轴连接，销轴磨损后可以直接更换标准件，不需要定制异形配件。安装边界方面，设备基座的固定孔位间距适配常规工作台的T型槽间距，安装时只需要在工作台对应位置钻孔或者利用现有T型槽穿入螺栓锁紧即可，设备操作时的受力方向垂直向下，不会产生过大的水平倾覆力矩，不需要额外做地脚固定；操作空间上，杠杆手柄的摆动范围内没有其他结构干涉，操作人员站在设备正前方即可完成手柄下压、模具开合、取件的全流程操作，左右两侧不需要预留额外的操作空间，对场地的面宽要求极低。在实际使用中，这类设备可以用来生产小型塑料垫片、卡扣、非标紧固件、教学演示用塑料零件，也可以用来做废旧塑料的回收重熔成型，不需要复杂的配套辅机，接上加热电源即可开展作业，对于没有大型注塑设备的小型工坊、学校实验室来说，是性价比极高的塑料成型作业装备；结构上的多处迭代优化，比如滚柱导向替代衬套、大直径柱塞提升注射容量、杠杆力臂优化降低操作力，都是围绕实际使用中的痛点做的针对性改进，没有冗余的功能设计，每一处结构都服务于手动注塑作业的实际需求。
