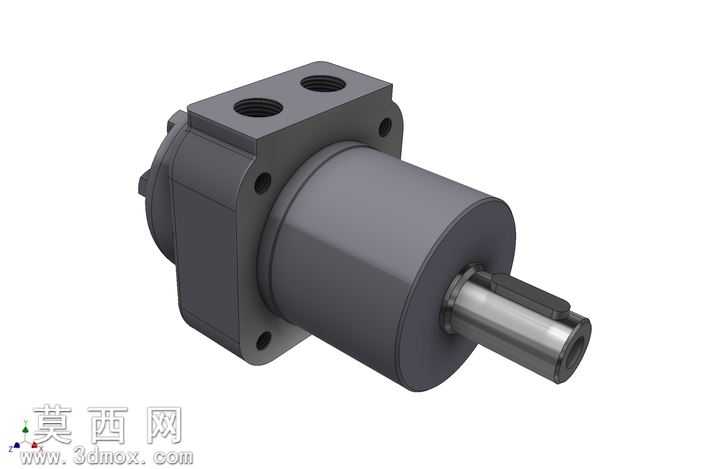

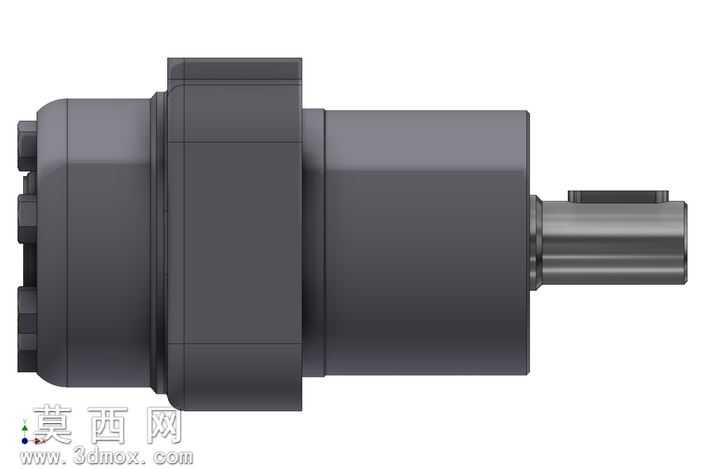

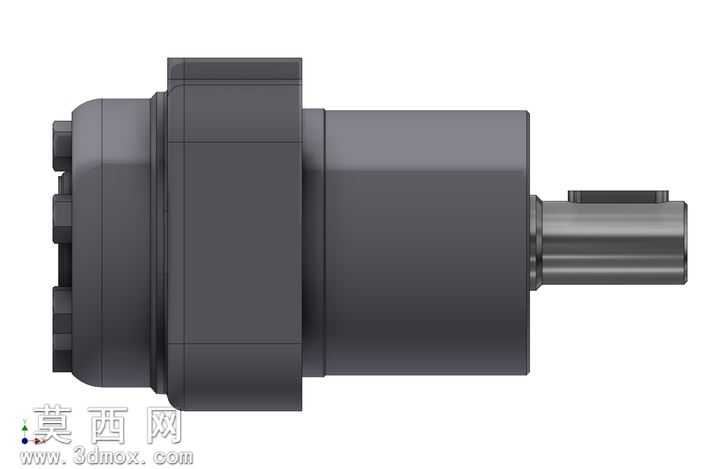

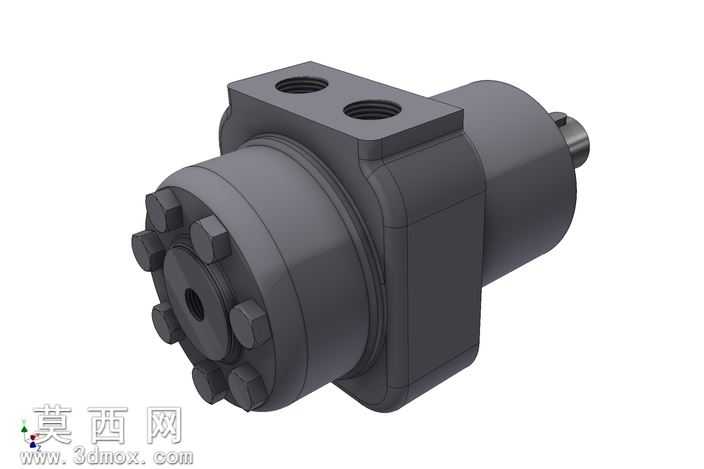

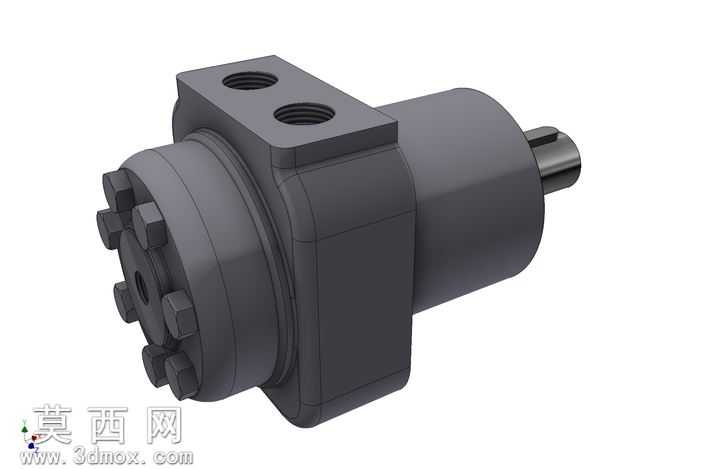

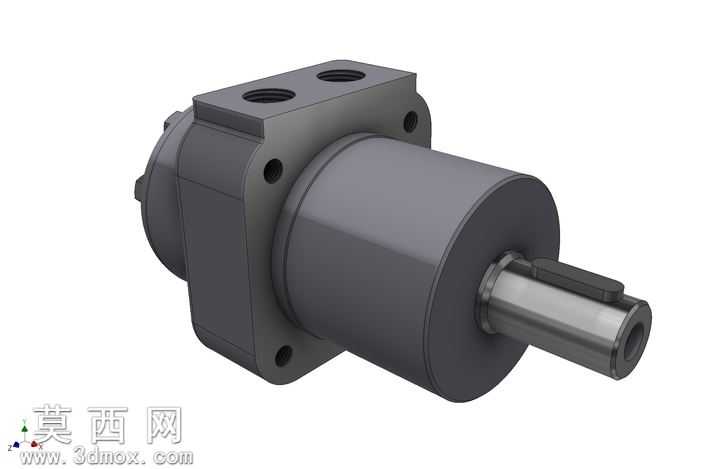

萨澳丹佛斯OMPW系列液压马达三维建模作品

本次液压马达三维建模工作，以萨澳丹佛斯OMPW80与OMPW160两款摆线液压马达为还原对象，由于无法获取厂商官方提供的原始三维数据源，整个建模流程完全依托官方公开的二维工程图纸参数开展逆向推导构建。建模初期首先对二维图纸的尺寸标注进行系统性梳理，将安装法兰的孔位间距、油口螺纹规格、输出轴的轴径与键槽尺寸、主体壳体的各段同轴度公差等核心参数逐一提取，在三维建模环境中搭建全参数化的骨架草图，确保各部件的装配基准完全对齐，避免后续装配出现干涉错位问题。建模过程中针对液压马达的结构特征做了精细化还原：主体壳体部分采用实体拉伸与切除命令构建出方形安装法兰的安装孔、进出油口的内螺纹特征，对壳体表面的铸造圆角做了符合工艺实际的过渡处理，还原铸件壳体的真实质感；核心的摆线副结构部分，按照图纸给定的定子转子啮合参数构建齿形轮廓，通过阵列与布尔运算还原摆线轮与针齿的配合形态，确保内部流道与配油结构的相对位置准确；输出轴部分单独构建，还原轴端的平键槽、轴肩定位结构、密封安装位的细节特征，同时对轴表面做了金属切削质感的材质区分；端盖与密封件部分，按照装配关系构建端盖的连接孔、密封槽结构，搭配橡胶材质的密封圈模型，还原马达的密封装配逻辑。材质渲染阶段，针对不同部件做了差异化的材质赋予：壳体部分采用哑光铸铁材质，调整粗糙度参数还原铸造表面的细微颗粒质感；输出轴采用调质合金钢材质，添加金属反光与轻微的切削纹理效果；密封件采用黑色丁腈橡胶材质，调整漫反射参数还原橡胶的哑光弹性质感；进出油口的内螺纹部分做了轻微的倒角高光处理，还原机加工面的金属光泽。整个模型完成后开展了全局干涉检查，逐一验证各运动部件的活动间隙、安装配合面的贴合度，确保模型既具备外观展示的高还原度，也能满足液压系统装配仿真、结构校核的使用需求，完整还原了该系列液压马达紧凑的轴向布局、可靠的安装结构特征。
