方形法兰式液压油路集成阀块结构

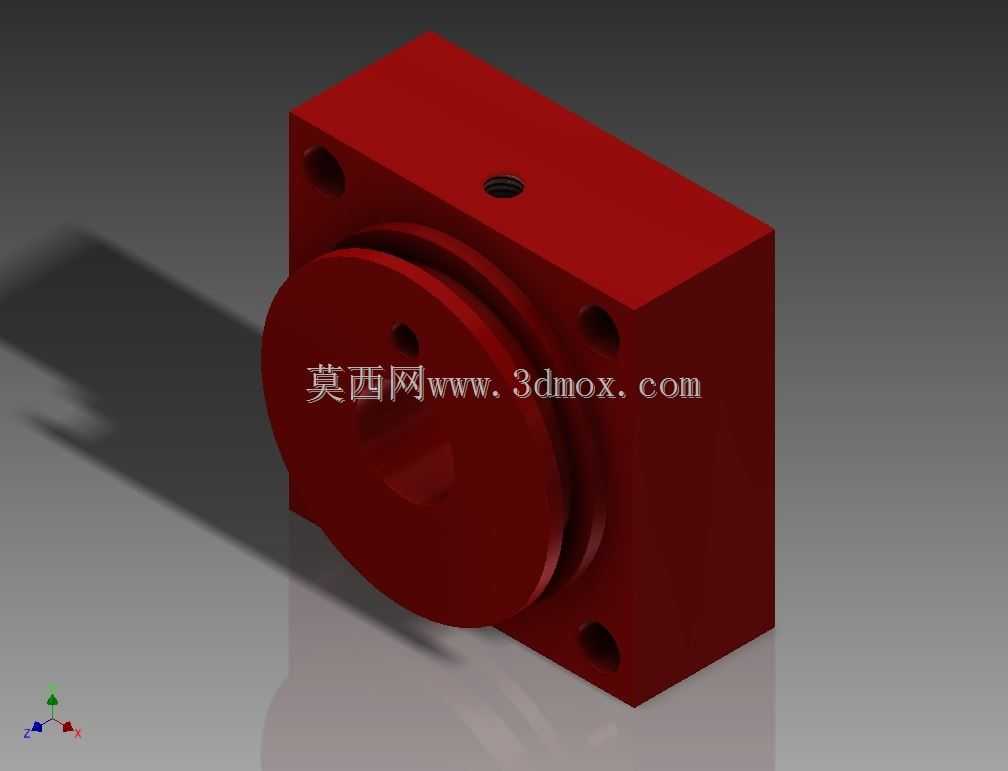

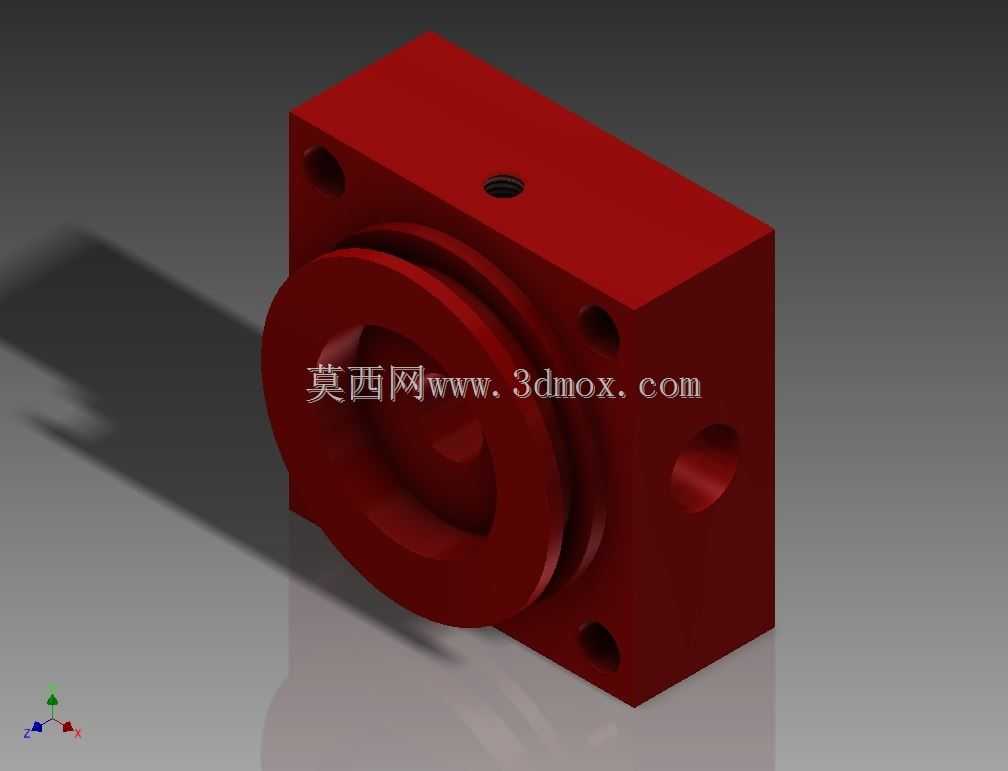

这款方形带法兰凸台的集成式阀块，多用于中小型液压站的油路分配场景，在小型压机、工装夹具液压回路、非标自动化液压动力单元中十分常见，核心作用是将分散的液压阀件、油路通道整合在单一刚性块体上，替代传统的管路拼接方案，大幅减少管路接头带来的泄漏点，同时压缩整个液压回路的安装空间。从结构设计来看，主体采用方形块体作为基体，一侧加工出带阶梯止口的圆形法兰凸台，凸台端面均匀分布四个安装沉孔，用于和液压泵出口、或者执行元件的进油端做同轴定位安装，止口结构可以保证对接时的同轴度，避免安装错位带来的密封圈剪切失效。块体顶面加工有垂直的螺纹油孔，用于安装溢流阀、压力表或者压力传感器，侧面分布的多个横向通油孔，分别连通压力油通道、回油通道与控制油通道，孔道内部的相交处都做了工艺清根处理，避免油液流动时产生紊流与压力损失。设计这类阀块时，首先要根据回路的通油流量确定各孔道的通径，压力油孔的流速一般控制在4-6m/s区间，回油孔流速不超过2m/s，避免孔道过小带来的沿程压力损失，同时要保证各孔道之间的壁厚满足耐压要求，常规21MPa工作压力下，孔间壁厚不小于3mm，避免高压下出现块体开裂渗油。安装边界上，方形基体的四个角可根据安装需求加工固定通孔，直接通过螺栓固定在液压站的安装面板或者阀组支架上，法兰端的对接面粗糙度要求达到Ra1.6，保证O型圈或者组合密封圈的密封效果，所有外接油孔的螺纹都采用公制细牙螺纹，配合密封垫实现端面密封，相比锥螺纹密封更适合批量装配，也能减少螺纹加工带来的铁屑残留问题。实际使用中，这类集成阀块可以根据回路需求灵活调整孔道走向，在有限的块体空间内实现多回路的油路连通，相比管式连接的阀组，整体结构更紧凑，抗震性能更好，在移动液压设备、紧凑型液压站的设计中应用广泛，建模时需要注意各油孔的相交位置不能出现工艺死角，避免后续清洗时残留铁屑划伤液压阀件的密封面，法兰凸台的轴向尺寸要匹配对接元件的安装深度，保证装配后密封圈的压缩量在合理区间，既保证密封效果又不会因为压缩量过大导致密封圈过早老化失效。
