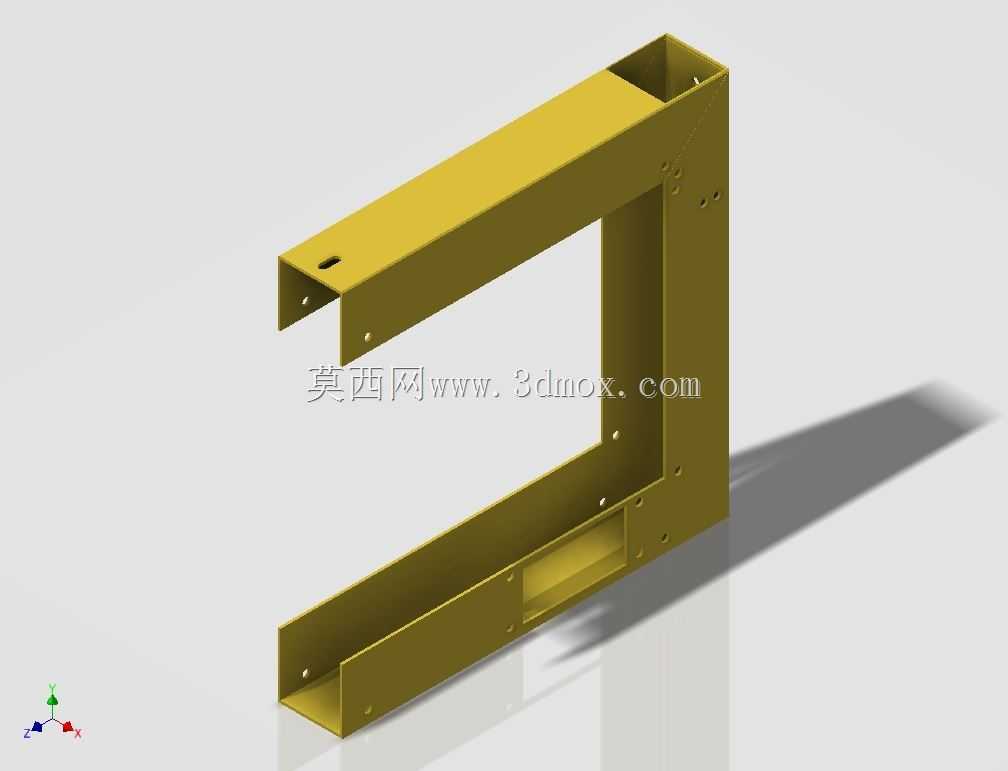

Eventorbot设备C型钣金支撑安装架

这款C型钣金支撑构件是桌面级熔融沉积成型设备的核心安装承载部件，主要承担设备运动模组、挤出组件与成型平台的连接定位作用，在小型增材制造设备的结构体系中，属于兼顾刚性与轻量化要求的基础承载单元。从实际应用场景来看，这类构件多用于桌面级FDM设备的主体框架搭建，替代传统铝型材拼接框架，减少装配环节的连接件数量，降低框架累计装配误差，同时钣金一体弯折成型的结构能更好地吸收运动模组高速移动产生的微幅振动，避免打印过程中出现层纹偏移、振纹等成型缺陷。

设计思路上采用了等厚冷轧钢板一体弯折成型工艺，整体呈开口朝内的C型悬臂结构，三段弯折边分别对应设备的顶部横梁安装位、背部立柱支撑位与底部平台固定位，各弯折边的折弯半径严格匹配板材厚度的1.5倍工艺要求，避免弯折处出现应力集中导致的开裂变形。各安装面上的孔位采用分组排布设计，顶部横梁段的长圆孔用于调整挤出模组的水平安装位置，补偿钣金件的加工公差，保证X轴运动方向与底部成型平台的平行度；背部立柱段的等距螺纹孔用于固定竖向导轨的安装基准面，孔位同轴度公差控制在0.1mm以内，确保Z轴升降运动的直线度；底部支撑段的沉头孔用于将整个框架与设备底座连接，沉头深度刚好覆盖螺栓头厚度，保证安装后底座接触面无凸起，不会出现框架倾斜问题。

从安装边界来看，构件整体的外轮廓尺寸适配常见的200*200*200mm成型幅面桌面设备，C型开口的内部净空尺寸预留了运动模组的全行程移动空间，不会出现运动干涉，侧边预留的穿线缺口用于规整设备内部的电机线缆、加热线与信号线，避免线缆在运动过程中与移动部件发生剐蹭。构件表面采用喷塑处理，在提升防锈能力的同时，表面哑光质感能减少设备运行时的光线反射，方便操作人员观察成型过程。不同于拼接式框架需要反复校准各型材的垂直度，这款一体弯折的支撑架构件在出厂时即可保证各安装面的形位公差，装配时仅需通过孔位定位即可完成安装，大幅降低设备的装配调试难度，同时钣金结构的固有阻尼特性比铝型材框架更适合抑制高频振动，在高速打印工况下能有效提升成型件的表面质量。在结构强度校核上，通过对悬臂段的受力仿真验证，在承受顶部挤出模组满负载重量的情况下，悬臂端最大形变量小于0.05mm，完全满足增材制造设备对框架刚性的要求，不会因为长期负载出现永久性变形。
