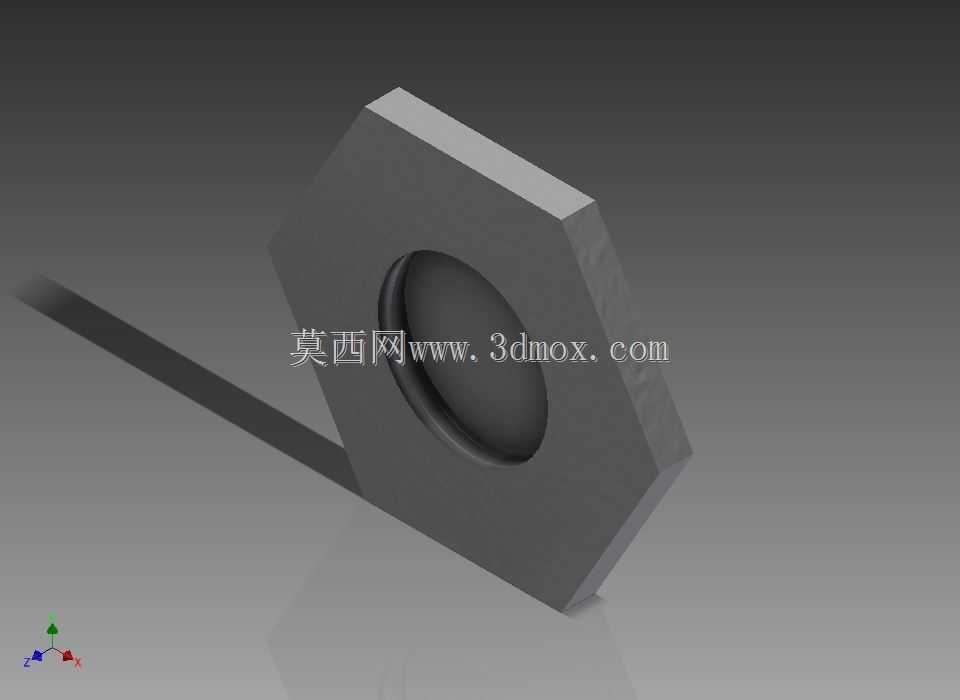

简易水轮发电机六角密封端盖结构设计

在小型分布式水力发电场景中，尤其是山区微水电、户用水力发电装置、景观水流发电配套设备里，水轮发电机的端盖部件直接决定了机组的密封可靠性与装配便捷性，本次设计的六角结构端盖，正是针对小型简易水轮发电机的实际工况做的适配优化。不同于常规圆形端盖需要多点位周向锁紧的操作，六角外形的结构设计，能够让现场安装人员直接使用普通开口扳手完成锁紧作业，无需定制专用工装，在偏远山区的设备运维场景下，能大幅降低工具适配门槛，减少现场安装的操作难度。从功能特性来看，该端盖中心的内凹球面结构，是为了适配水轮转轴端部的密封座安装需求，内凹的弧面可以和密封橡胶圈形成更大面积的贴合面，在水流冲击带来的机组微幅振动工况下，能够避免密封面出现局部间隙，有效阻挡水流进入发电机定子腔室，降低绕组受潮短路的故障概率。设计过程中，首先考虑的是安装边界的适配性，端盖的六角对边尺寸匹配常规小型水轮发电机的机壳端部安装位，厚度方向预留了密封胶圈的压缩余量，不会因为端盖锁紧过度导致胶圈被压溃失效，也不会因为锁紧量不足出现密封间隙。端盖背面的止口结构采用间隙配合公差，装配时可以快速对准机壳的定位台阶，即使是没有太多装配经验的运维人员，也能快速完成对位，不需要反复调整端盖的周向位置。在实际工况适配层面，该端盖的材质选用耐磨铸钢材质，能够适应户外潮湿、多泥沙的水流环境，六角的棱边做了小圆角过渡处理，避免安装过程中棱边割伤操作人员，也能减少应力集中，在机组长期运行的振动环境下，不会出现棱边开裂的问题。从安装尺寸的匹配逻辑来看，端盖的中心内凹深度经过反复校核，刚好容纳转轴端部的推力轴承端面，不会和转轴的转动部件发生运动干涉，端盖上预留的螺栓孔位和机壳端面对应的螺纹孔完全同轴，锁紧时螺栓受力均匀，不会出现单侧压紧导致的密封面倾斜问题。这类端盖部件虽然是水轮发电机的小型结构件，但直接影响整套简易发电装置的无故障运行时长，尤其是在无人值守的微水电站点，可靠的端盖密封结构能够大幅减少后期运维频次，降低用户的使用成本。设计时也充分考虑了零件的加工工艺性，六角外形可以直接通过铣削或者模锻成型，不需要复杂的多轴加工工序，普通的机加工车间就可以完成生产，能够有效控制零件的制造成本，适配小型水力发电设备的低成本推广需求。
