Eventrorbot设备用U型金属安装支架结构

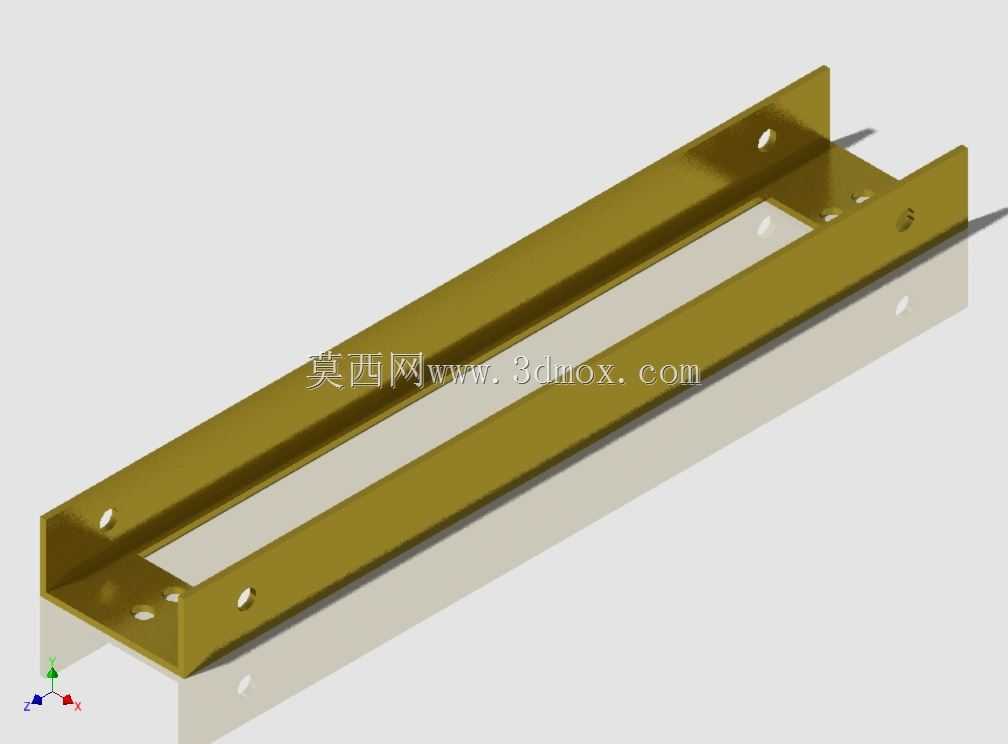

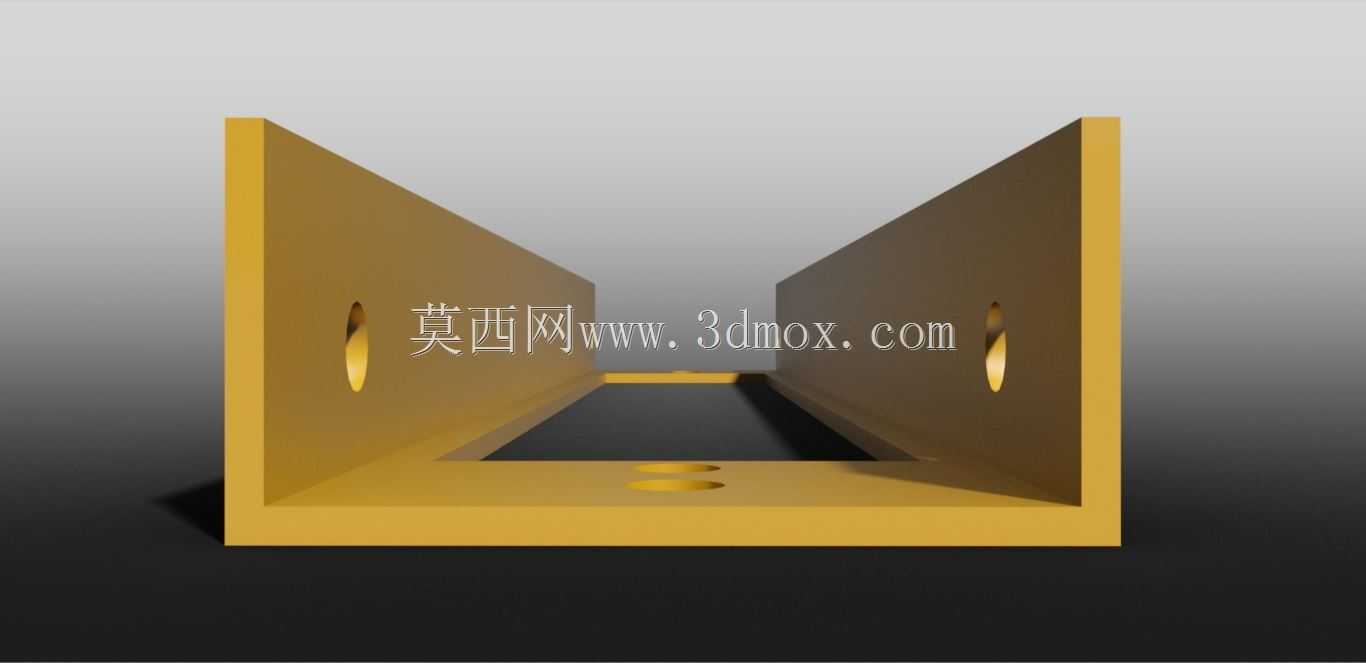

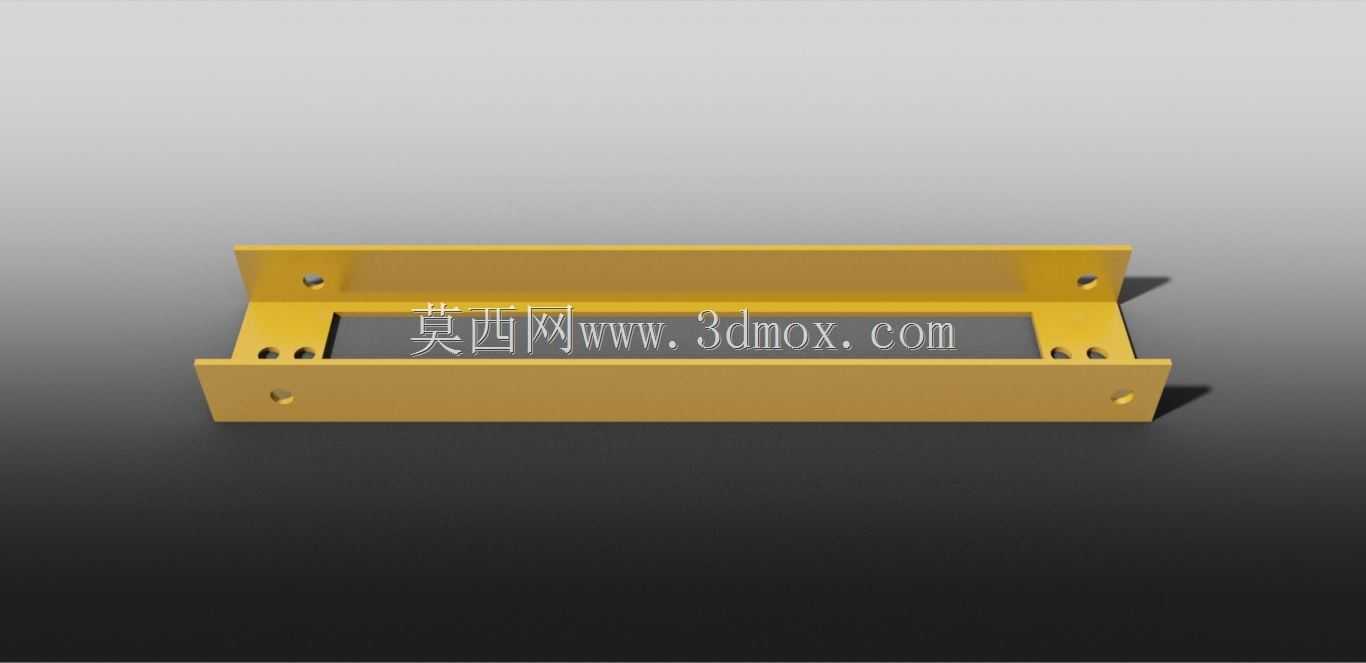

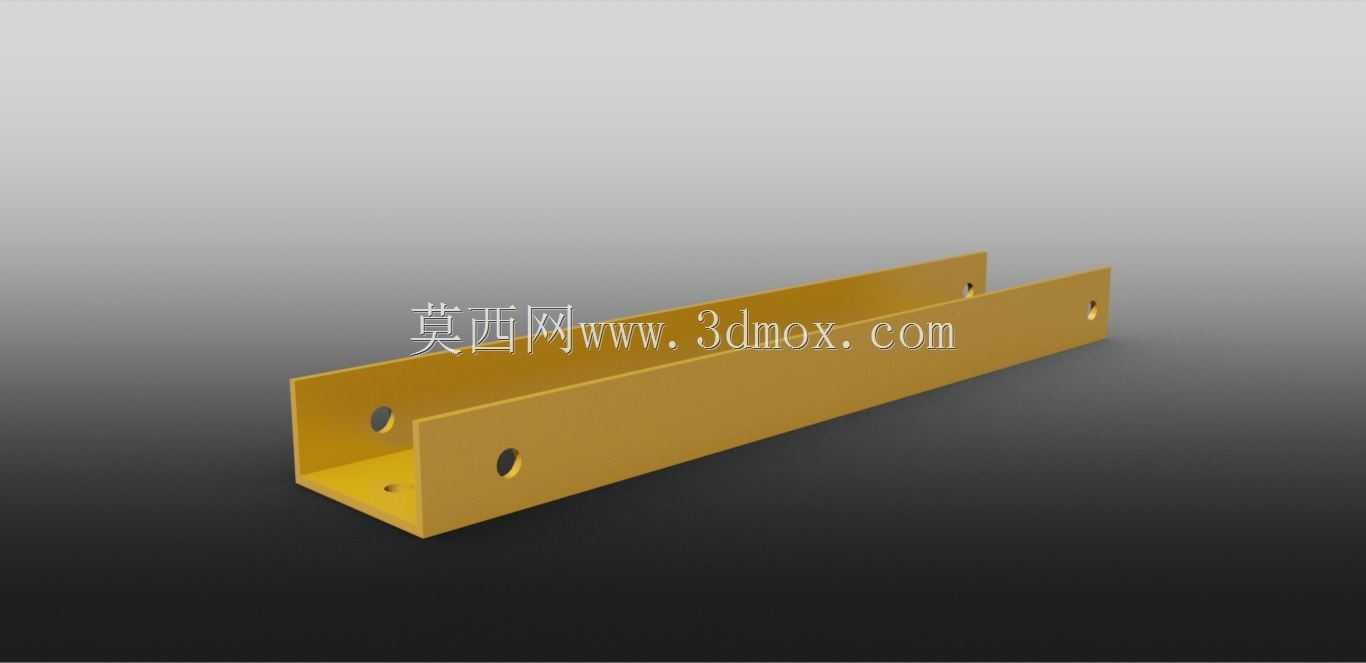

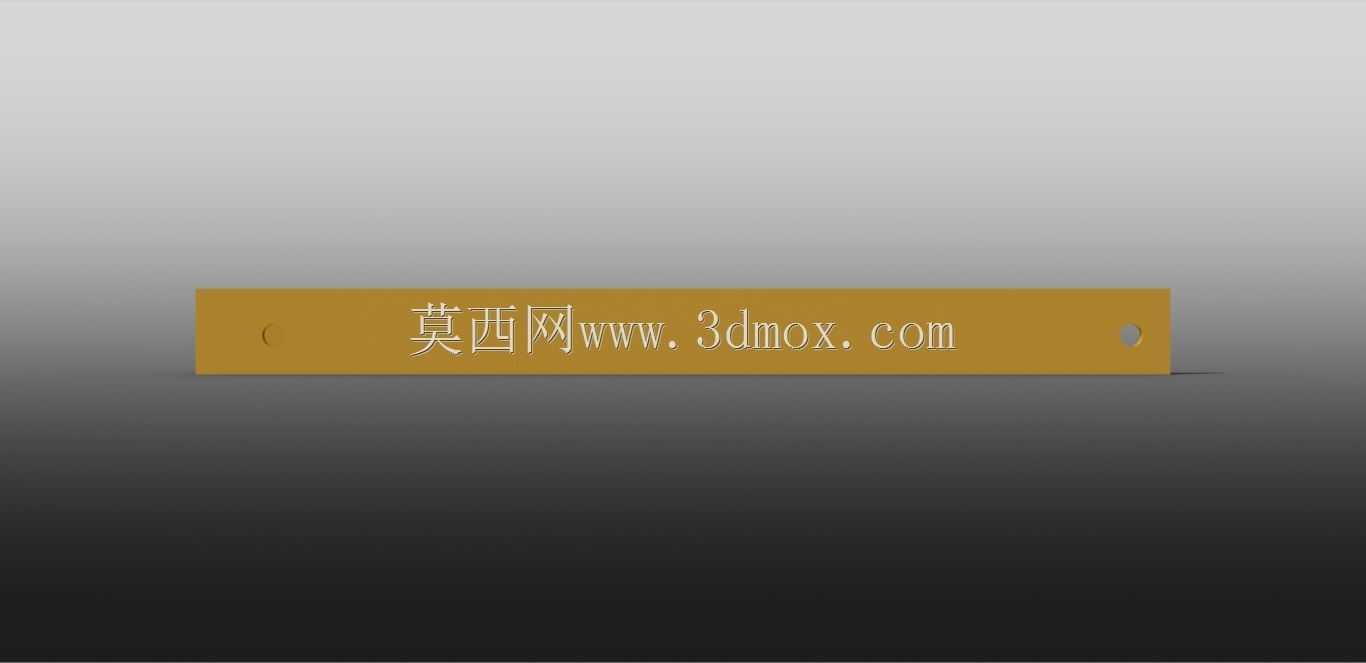

这款U型金属支撑构件是自动化设备机架体系中的典型安装固定单元，在非标自动化生产线、小型桌面级加工设备、电子装配工装的搭建场景中应用广泛，主要承担相邻功能模组的连接承载、滑动导轨的安装基准、外围防护钣金的固定依托作用，属于设备底层搭建过程中用量较大的基础结构件。从结构设计逻辑来看，构件采用双平行长侧边搭配两端垂直折边的U型槽式构型，这种构型的抗扭刚度表现优异，在承受垂直方向的静载荷以及设备运行过程中产生的周期性动载荷时，不会出现明显的侧向形变，能够为安装在其上的功能部件提供稳定的基准面。两端的垂直折边设计，一方面可以通过折边上的预制孔实现与设备主框架型材的螺栓锁附，无需额外设计转接角件，减少装配环节的零件数量；另一方面折边的翻边结构能够提升长侧边的端部刚度，避免长条形钣金件在加工、转运过程中出现端部翘曲变形，影响后续安装的平面度要求。构件的长侧边平面上预制了多组等距排布的安装孔位，孔位的位置公差控制在±0.1mm范围内，既可以满足直线导轨、滑动模组的安装定位需求，也可以根据实际装配需求调整功能部件的固定位置，适配不同行程的运动组件安装。在安装边界层面，构件的槽内净宽度经过精准核算，能够容纳常规宽度的同步带传动组件、拖链走线槽以及小型气动管路，不会出现运动部件与槽体内壁的干涉问题；构件的整体高度经过优化，在保证足够支撑强度的前提下，尽可能压缩垂直方向的占用空间，帮助设备实现紧凑化布局，减少整机的占地面积。从加工工艺角度来看，该构件采用钣金折弯工艺一体成型，整体无焊接接缝，避免了焊接变形带来的平面度误差，表面做了钝化防锈处理，能够适应车间内多油污、多粉尘的作业环境，长期使用不会出现锈蚀剥落的问题，不会对设备内部的精密运动部件造成污染。在实际装配过程中，该构件可以与铝型材机架、钢板焊接机架直接适配，不需要额外的定制转接件，能够大幅缩短设备的组装调试周期，降低非标设备的设计与制造成本。同时，这种标准化的U型支架结构也具备较强的通用性，除了作为设备的横向支撑梁使用外，也可以作为小型物料输送线的侧边导轨安装座、检测工位的传感器安装支架、工装夹具的承载基座使用，在不同类型的工业设备搭建场景中都能发挥稳定的支撑固定作用。
