等截面空心圆柱套筒机械构件

这类等截面空心圆柱构件，在常规机械传动、工装定位场景里的出镜率极高，很多人觉得它结构简单没什么设计讲究，真到实际装配的时候才会发现，壁厚、同轴度、端面垂直度这些参数差一丝，整套机构的运行稳定性都会打折扣。做这类构件的三维建模时，最先要捋清楚的是它的实际安装边界：如果是用作轴系配套的衬套，内径要和适配的传动轴保持合理的间隙配合，公差带要根据使用场景选，低速重载的场景可以选稍紧的过渡配合，高速轻载的传动位就要留够热膨胀的间隙，避免运行过程中发热抱死。如果是用作流体管路的导流套筒，内壁的粗糙度要求就要提上来，不能有明显的建模棱角残留，避免介质流动过程中产生紊流、增加流阻。

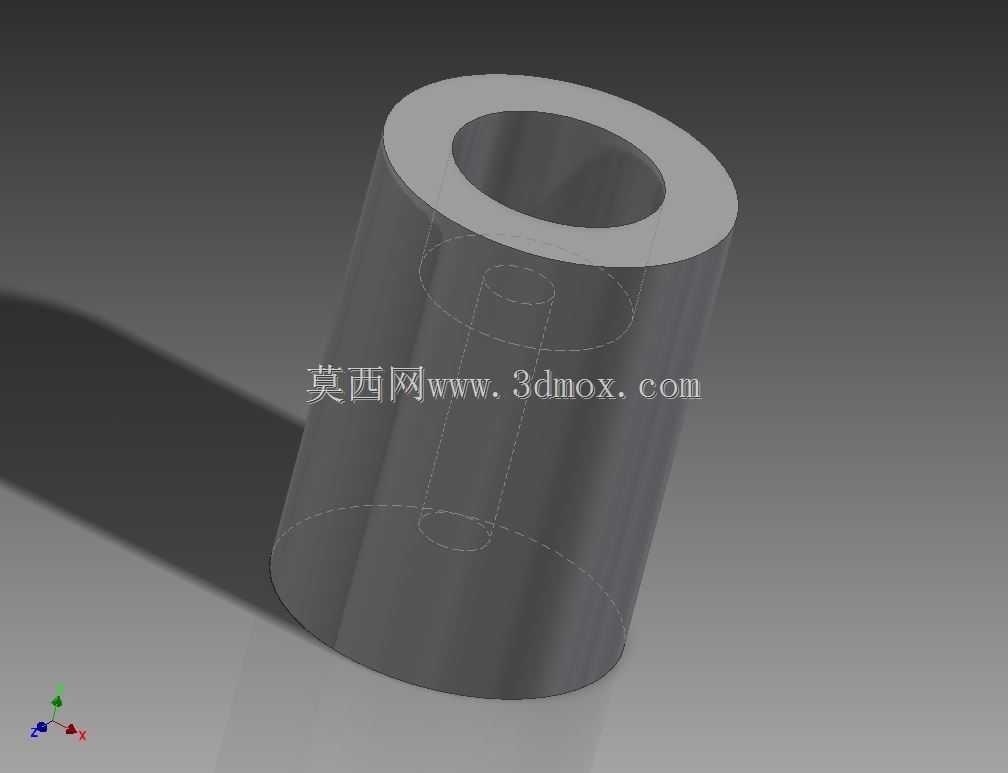

从外形结构来看，这款构件采用了等壁厚的直筒设计，没有额外的法兰凸缘、定位卡槽等附加结构，适用场景反而更灵活，既可以根据实际安装需求裁切长度，也可以在后期二次加工定位孔、销槽来适配不同的安装位。设计这类构件的时候，要先明确它的受力形式：如果是承受径向载荷的支撑位，壁厚要根据载荷大小核算，避免受载后出现椭圆变形，导致内部穿过的轴件卡滞；如果是仅作隔套、定位套使用，壁厚可以适当减薄，在满足结构强度的前提下控制整体重量，降低整套机构的转动惯量，尤其是用在往复运动、高速旋转的工位上，零件自身重量带来的动不平衡影响不能忽略。

很多新手建模的时候容易忽略这类空心圆柱的端面处理，直接拉伸成直角端面，实际应用里如果是和其他零件端面贴合安装，直角棱边很容易因为装配应力出现崩边，还会在贴合面留下缝隙影响定位精度，所以建模阶段就要考虑端面的微小倒角，既方便装配时的导向导入，也能去除加工过程中产生的毛刺。另外这类构件的内外圆柱面同轴度是核心精度指标，建模时要保证内外圆的草图基准完全重合，不要出现偏心，不然加工出来的零件壁厚不均，受载的时候应力会集中在壁厚较薄的位置，很容易出现断裂失效。

在不同的行业场景里，这类空心套筒的材质选择也会跟着变，食品加工设备上用的要选符合卫生要求的不锈钢材质，建模时要避免出现藏污纳垢的死角；普通工装夹具上用的可以选45号钢做调质处理，兼顾强度和加工成本；有轻量化需求的自动化设备上，还可以换成铝合金材质，表面做阳极氧化处理提升耐磨性能。不管用在哪种场景，建模时都要提前考虑加工工艺性，这类回转体零件一般用车床加工，所以结构上不要出现异形的非回转特征，不然会额外增加铣削工序，拉高加工成本，要是确实需要附加定位结构，也要尽量把特征布置在同一轴向位置，减少加工时的装夹次数，保证形位公差精度。
