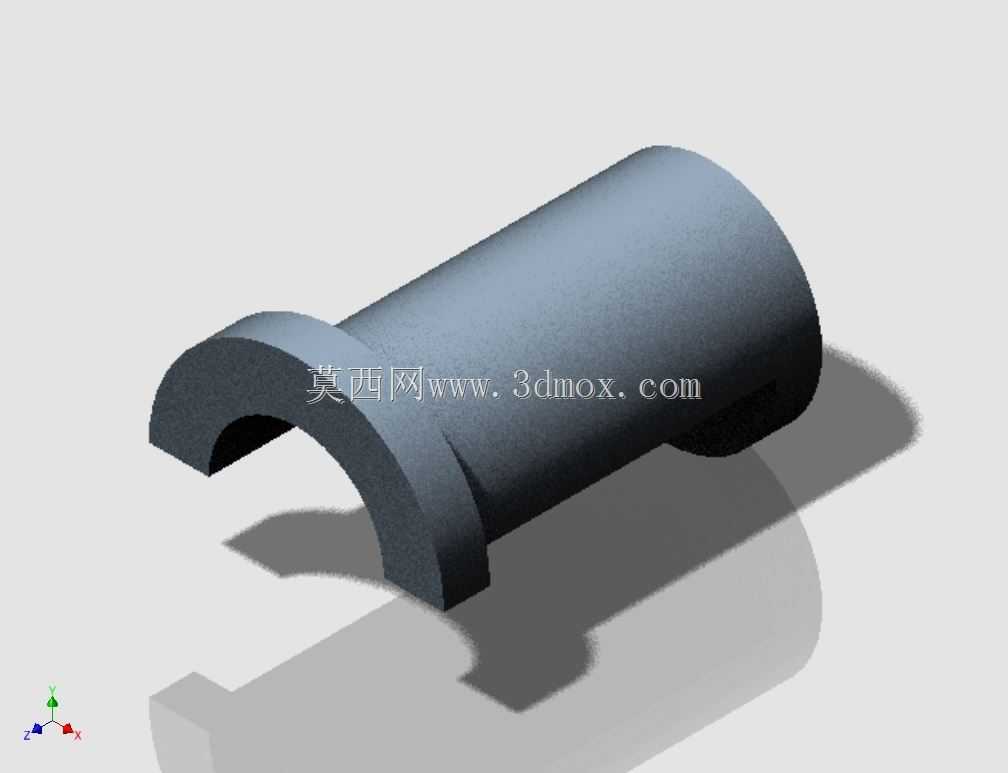

Eventorbot设备半剖式轴套支撑构件

该构件属于桌面级FDM 3D打印机的运动轴系配套支撑零件，主要应用于打印机X轴或Y轴光杆的径向支撑场景，在设备运行过程中承担光杆的径向载荷传递、轴向窜动限制以及运动导向辅助的作用。从结构设计来看，零件采用半剖式开口结构，整体主体为带单侧法兰凸缘的空心圆柱形态，下半部分开设通长的半圆开口槽，这种设计一方面可以在装配时直接从光杆径向卡入安装，无需从轴端穿装，大幅降低设备后期维护时的拆装难度，尤其是在整机已经完成其他部件装配的场景下，不需要拆解相邻的传动、走线结构即可完成该支撑件的更换；另一方面开口结构预留了微小的形变余量，配合法兰端的安装孔位锁紧时，可以适配光杆外径的微小公差，避免过盈装配导致的光杆卡滞、运动阻力增大问题，也能防止间隙过大引发的轴系晃动，保证打印过程中运动的平稳性。零件的法兰凸缘上预留有对应安装孔位，可通过螺栓直接固定在打印机的型材机架或者运动滑台的安装基准面上，安装基准面与圆柱主体的轴线垂直度有严格的形位公差要求，避免装配后光杆出现倾斜，导致运动过程中出现卡顿、层纹偏移等打印缺陷。空心圆柱的内孔表面为主要配合面，设计时需要根据配套光杆的公称尺寸选择合适的配合公差，常规桌面设备多选用间隙配合，预留润滑脂的存储空间，长期运行时可以减少光杆与支撑件之间的磨损，延长零件使用寿命。从安装边界来看，零件的圆柱主体长度需要匹配机架安装位与光杆支撑点的间距，法兰凸缘的外径不能超出相邻运动部件的运动包络范围，避免滑台运动到极限位置时与该构件发生干涉；开口槽的宽度需要小于光杆直径，防止装配后光杆从开口处脱出，同时槽口边缘做了微小的倒角处理，既可以去除加工毛刺，也能在卡装光杆时起到导向作用，降低装配难度。在实际设备运行中，这类支撑件通常成对布置在光杆的两端，与直线轴承配合共同承担轴系的支撑功能，相比全封闭的轴套结构，半剖式的设计更适合入门级桌面3D打印机的快装快拆需求，也能在一定程度上降低零件的整体重量，减少运动滑台的负载，提升运动响应速度。设计过程中还需要考虑材料的选型，若采用注塑工艺生产多选用耐磨POM或者改性ABS材料，若采用3D打印自制则多选用PETG材质，兼顾耐磨性与结构强度，避免长期受力出现开裂变形。
