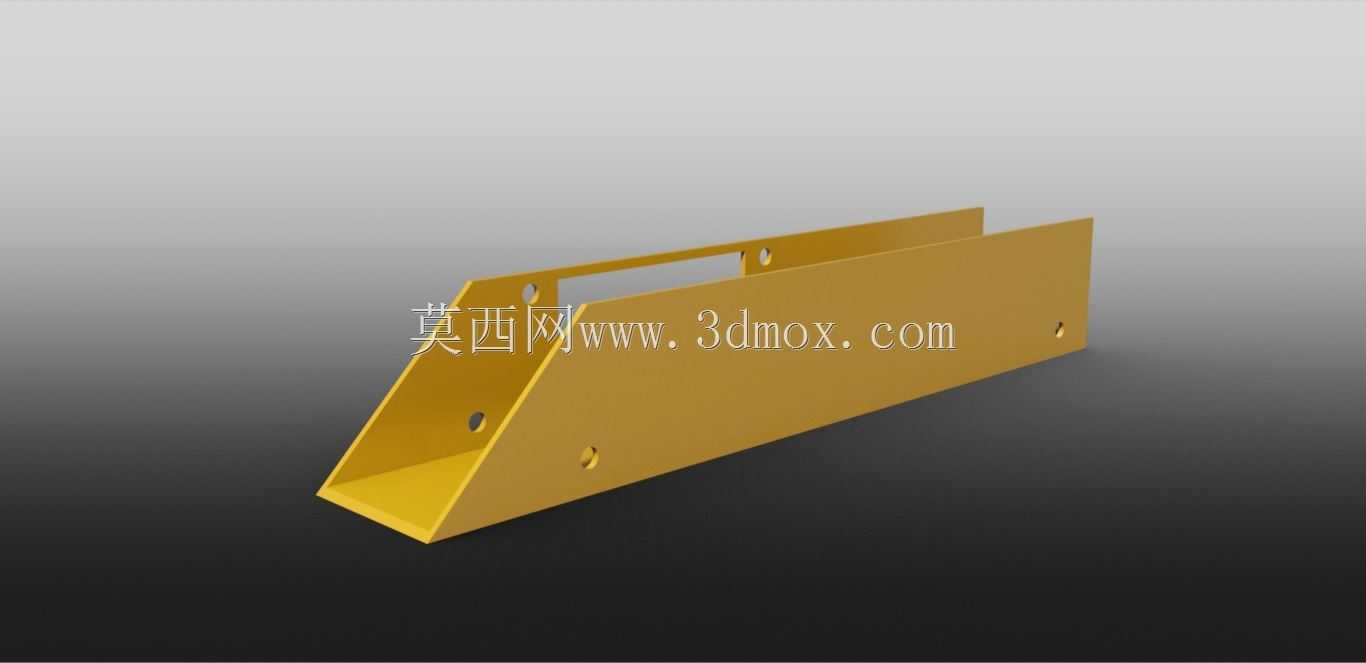

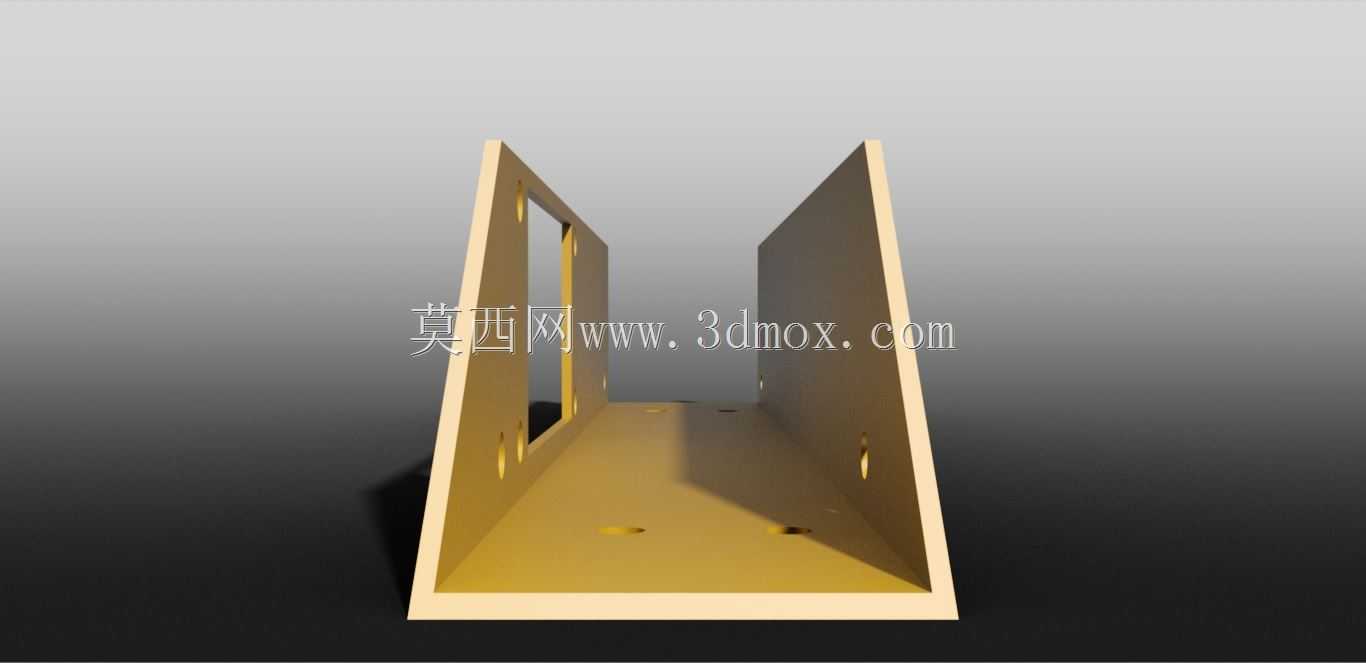

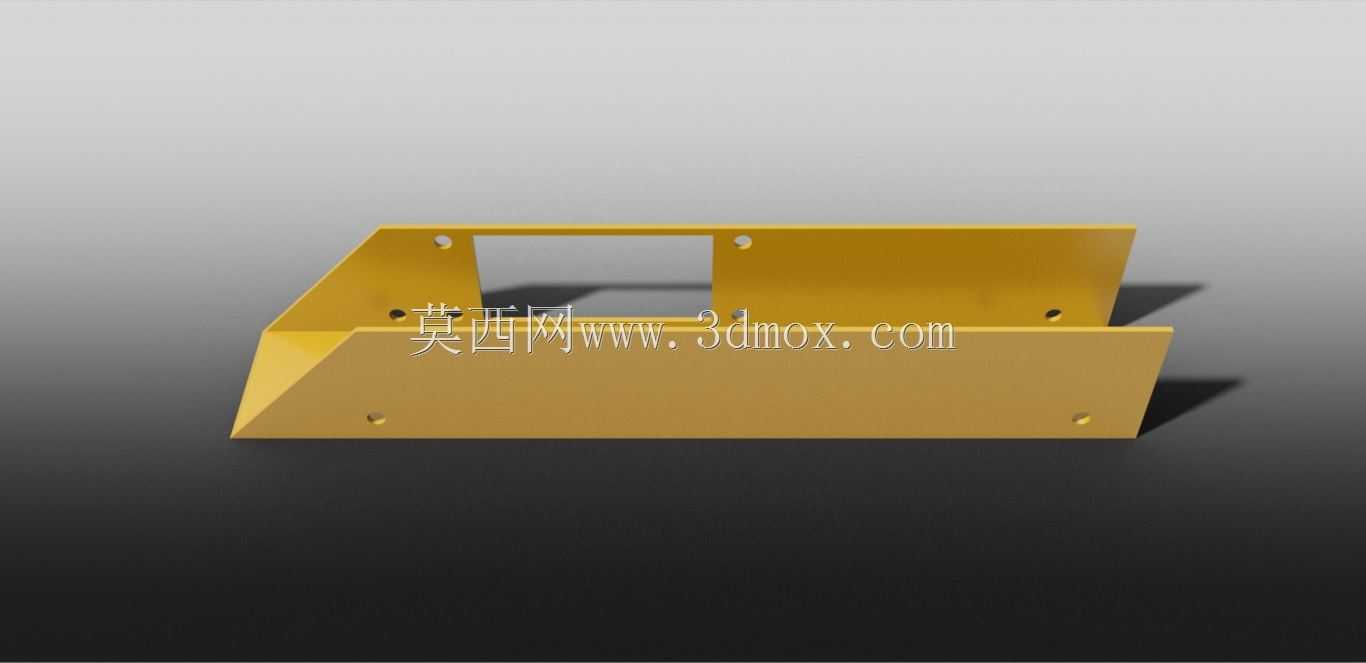

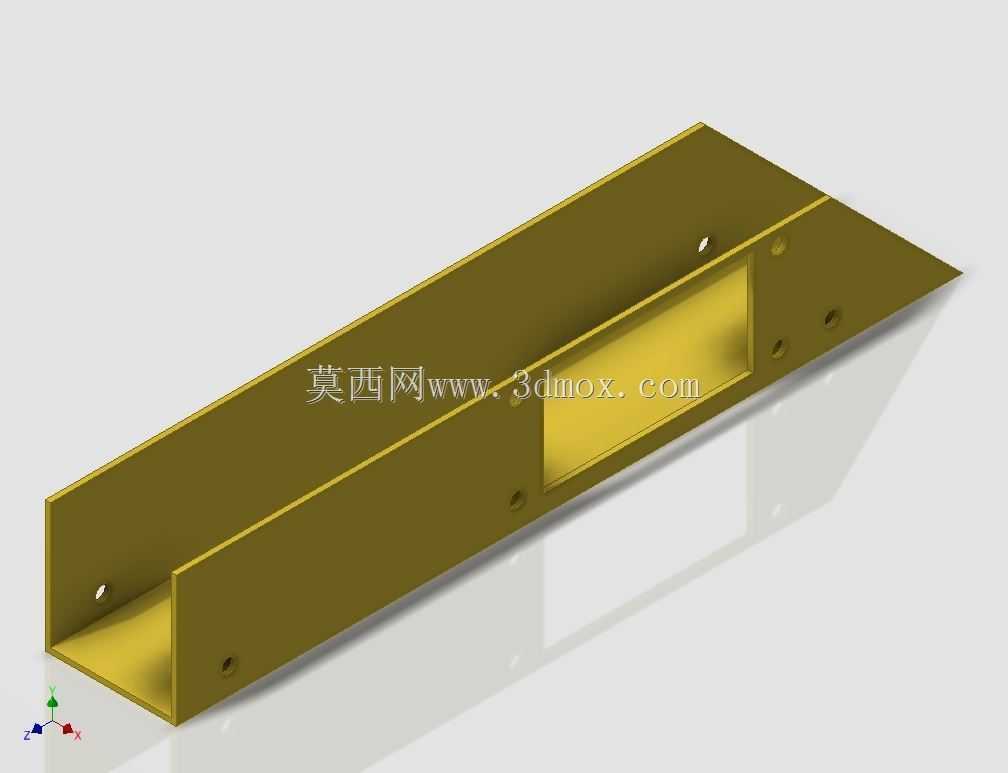

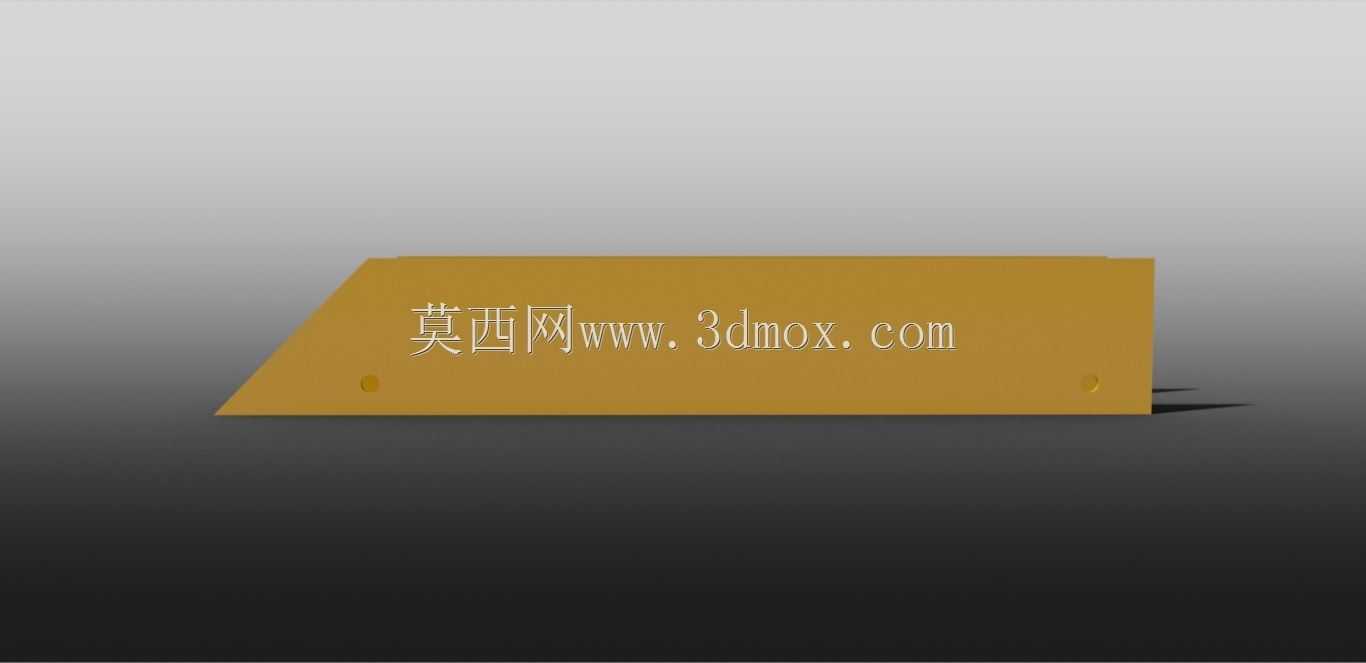

该构件属于设备内置的安装支撑类钣金结构件,主要应用于桌面级3D打印设备的机身框架搭建环节,承担运动模组、电控组件的承载与定位功能,是设备主体框架的组成部分之一。从结构形态来看,整体采用U型槽式设计,槽体两侧翻边为平直安装面,面上预留的规则排布通孔用于穿装紧固件,可实现与相邻框架型材、功能模组的快速对位连接,槽体内腔可容纳传动皮带、走线槽等内置部件,避免设备运行过程中线缆、传动件与外部结构发生干涉。设计阶段优先考虑了装配公差适配问题,两侧安装面的平面度公差控制在合理范围内,保证与对接构件贴合时无翘曲间隙,减少装配后的应力集中问题;槽体转角处采用钣金折弯工艺成型,折弯半径匹配常用钣金加工参数,无需额外开模即可实现批量加工,有效控制生产环节的加工成本。构件的安装边界需匹配设备整体框架的内部空间尺寸,槽体长度方向的尺寸需适配对应模组的安装跨距,宽度方向的内腔尺寸需预留传动部件的活动余量,避免运行过程中出现运动剐蹭;翻边上的安装孔位采用对称排布设计,既可以满足正装需求,也可根据实际装配场景调整安装方向,提升构件的通用适配性。在实际设备运行过程中,该构件除承担静态承载作用外,还需承受运动模组往复移动产生的交变载荷,因此结构设计时在槽体受力集中区域做了局部加强处理,通过折弯形成的加强边提升整体刚性,避免长期运行后出现结构形变影响设备运动精度。构件表面采用阳极氧化处理,既可以提升金属表面的耐磨性能,减少装配过程中表面划伤的概率,也能形成均匀的绝缘层,避免电控组件安装时出现短路风险。从装配逻辑来看,该构件属于设备框架的中间连接段,两端分别对接设备的端板结构与相邻支撑梁,安装时可先通过槽体上的定位孔做预固定,调整整体框架的平行度与垂直度后再锁紧全部紧固件,降低整机装配的调试难度。
- 全部评论(0)
- 模板大小 1.5 MB
- 售价 5金币
- 浏览次数
- 系统要求 Rendering,Autodesk Inventor,Rendering,Autodesk Inventor
- 软件分类 通用五金配件
