Eventorbot设备配套传动辊轮结构

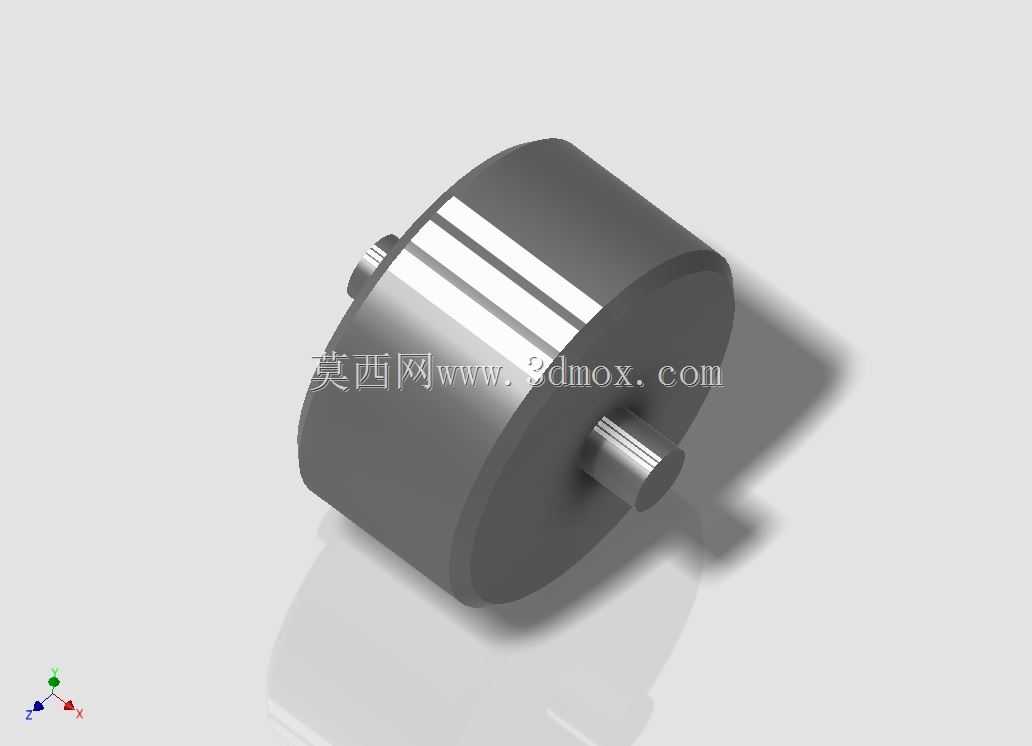

该辊轮结构属于3D打印设备Eventorbot的配套传动承载部件，在整机运行过程中承担耗材输送、运动导向的核心作用，日常工作时需配合设备的送料机构完成丝状耗材的稳定牵引，同时在耗材行进路径上起到支撑限位效果，避免耗材出现弯折、偏移导致的送料卡顿问题。从结构设计来看，主体采用圆柱辊身搭配两端同轴伸出轴的布局，辊身表面做了两道平行环槽设计，环槽的宽度与深度完全匹配对应规格耗材的直径公差，能够在耗材行进时将其约束在槽内，避免高速送料过程中出现耗材滑脱的问题；两端伸出轴的直径经过公差匹配设计，可直接嵌入设备机架对应的安装孔位，无需额外加装轴套即可实现顺畅转动，轴端做了微小倒角处理，装配时可快速对准安装孔，降低现场装配的对位难度。设计阶段优先考虑了转动过程中的动平衡表现，辊身整体采用等壁厚结构，重心完全落在转轴轴线上，高速转动时不会出现偏心抖动，能够有效降低送料过程中的振动噪音，同时减少转轴与安装孔之间的偏磨损耗，延长部件的整体使用寿命。安装边界方面，辊身的外径尺寸适配设备内部的安装空间预留，安装后辊身与周边送料齿轮、导向件的间隙控制在合理范围内，既不会出现运动干涉，也不会因间隙过大导致耗材下垂弯折；两端轴的伸出长度刚好匹配机架安装板的厚度，装配后轴端不会突出机架外表面占用额外空间，也不会因长度不足导致轴体从安装孔内脱出。实际应用场景中，该部件除了适配Eventorbot型号3D打印机外，同结构的辊轮也可用于其他需要线性牵引丝状、带状物料的小型自动化设备，比如小型标签送料机构、细线材排线装置等，只要对应调整环槽的尺寸参数，即可快速适配不同规格的物料牵引需求。建模过程中对所有配合面的公差做了对应设定，转轴与安装孔的配合采用间隙配合公差范围，既保证转动顺畅，又控制了径向窜动量，避免辊轮转动时出现上下跳动影响送料精度；辊身表面的粗糙度设定也兼顾了耗材牵引的摩擦力需求，不会因表面过于光滑导致耗材打滑，也不会因粗糙度过大刮伤耗材表面影响打印成型质量。
