Eventorbot设备直角支撑安装座结构

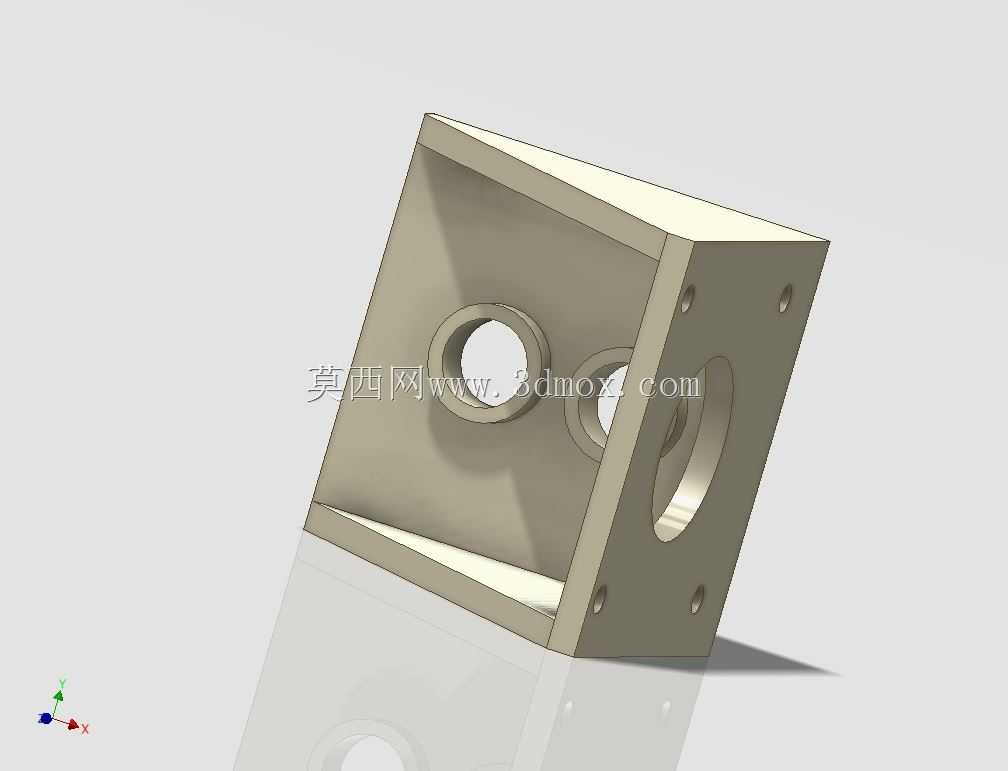

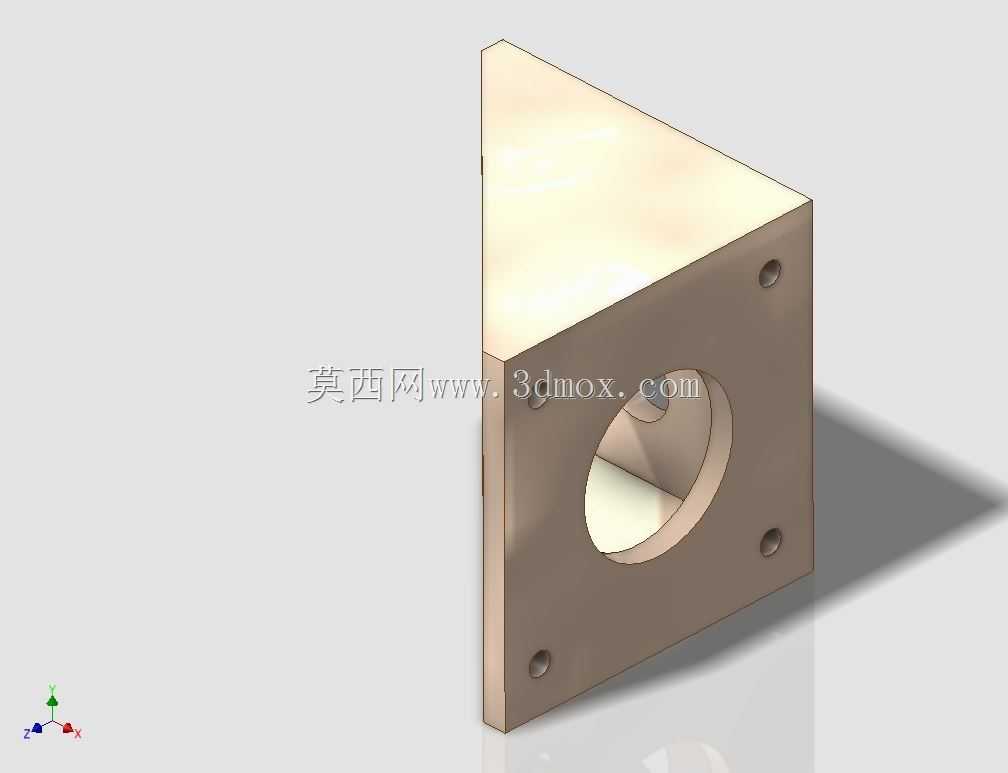

该零件属于桌面级FDM 3D打印设备的核心支撑连接件，主要应用于设备框架与运动模组的衔接部位，承担X轴或Y轴传动组件的承载与定位功能，在设备运行过程中需承受运动模组往复移动带来的交变载荷，同时保障传动部件的安装同轴度与位置精度，避免长期运行出现的位置偏移影响打印成型精度。从结构设计来看，零件采用直角折弯式盒型结构，两个互相垂直的安装端面分别用于对接设备铝型材框架与线性运动模组，端面预留的沉头安装孔可配合内六角螺丝实现无凸起装配，避免螺丝头突出干涉运动部件的行程范围。零件腔体内部设置的环形通孔为传动光轴或丝杠的穿装定位位，孔位周边做了加厚处理，提升轴系安装后的刚性，减少高速往复运动下的孔位形变，相邻位置的侧开孔用于穿装同步带或走线，兼顾传动布局与设备布线的整洁性。设计过程中优先考虑了安装边界的适配性，两个安装面的平面度公差控制在0.05mm以内，保障与型材、模组安装面的完全贴合，避免装配后出现应力集中导致的零件变形；腔体内部的三角加强筋沿直角折弯边布置，在不显著增加零件整体重量的前提下，大幅提升了直角部位的抗弯折能力，可承受运动模组急停时产生的冲击载荷。零件的外形尺寸适配2020系列铝型材的安装孔距，安装孔位间距严格匹配通用型材的槽口间距，无需额外打孔即可直接装配，降低设备组装过程中的加工工作量；轴孔的内径尺寸适配常见的8mm直径线性光轴，孔内壁预留了轴承安装位，可直接压装直线轴承实现光轴的顺畅滑动，减少额外的轴承座零件数量，简化设备整体的装配流程。在实际应用场景中，该零件安装于设备框架的边角位置，作为运动轴的端部支撑座使用，既承担轴系的径向载荷，也为同步带轮或丝杠端部提供固定安装位，零件的开放式腔体结构方便后期对传动部件进行维护调整，无需完全拆解设备即可完成同步带张紧、轴承润滑等日常保养操作。结构设计上规避了应力集中的尖角结构，所有转角位置均做了圆角过渡，减少注塑或机加工过程中的应力残留，提升零件的长期使用寿命，安装孔周边的凸台结构进一步提升了螺丝锁紧时的局部强度，避免多次拆装后出现孔位滑丝或开裂问题。
