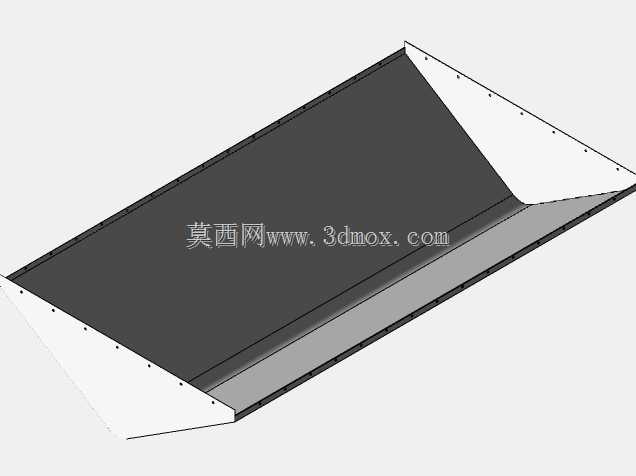

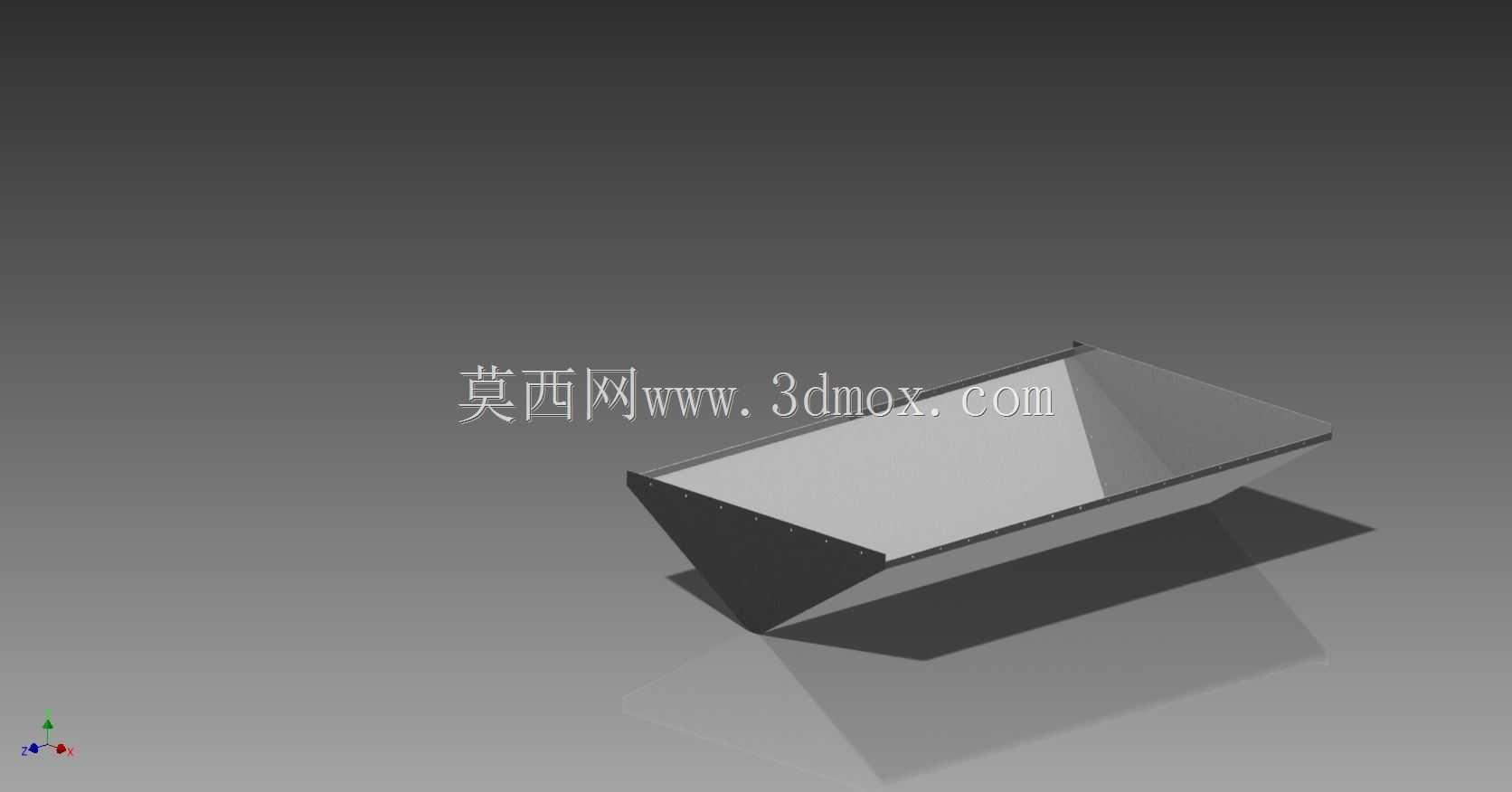

工业物料输送用斜口导料落叶漏斗结构

这类斜向导料漏斗常布置在皮带输送机转接点、振动筛出料端、人工分拣工位的物料汇流位置，主要作用是承接上游下落的散状物料，通过斜面导流改变物料下落轨迹，避免物料直接冲击下游设备造成皮带跑偏、筛网破损，同时控制落料的堆积范围，减少现场撒料带来的清理工作量。不同于常规直筒料斗，该结构采用单侧大倾角斜壁设计，斜壁与水平面的夹角设置大于所输送物料的自然安息角，能保证干性散料沿斜面顺畅滑落，不会在斗体内形成积料死角；顶部采用矩形敞口结构，开口宽度匹配上游出料口的落料覆盖范围，安装时可直接通过法兰边与上游设备的出料口对接，侧边预留的螺栓孔位可适配不同规格的连接支架，不需要额外做非标转接件。设计时优先考虑了物料冲刷带来的磨损问题，斜壁采用整板折弯成型，减少拼接焊缝，避免焊缝位置被物料长期冲刷出现磨穿漏料的问题；斗体下部的收口尺寸根据下游接料设备的进料宽度确定，保证落料点始终落在下游设备的有效接料范围内，不会出现偏载。从安装边界来看，该漏斗的整体高度适配常规1米带宽输送机的转接落差，安装时不需要大幅调整原有输送线的机架高度，可直接替换原有老旧的直筒落料斗，尤其适合输送碎木屑、落叶、粮食颗粒、破碎塑料片等流动性较好的散状物料。在实际工况中，若输送的物料含尘量较高，还可在顶部敞口位置加装密封盖板，预留除尘接口对接现场除尘系统，避免落料过程中粉尘外溢；斜壁外侧可根据需要加装衬板，当输送磨琢性较强的碎石、矿渣类物料时，更换衬板即可延长整体使用寿命，不需要整体更换斗体。结构建模过程中，对斜壁与直壁的连接位置做了圆弧过渡处理，避免直角位置出现物料卡滞，同时所有焊接边都预留了焊接收缩余量，保证实际加工成型后斗体内壁平整，没有凸起的焊瘤阻碍物料流动。
