筒式端面机械密封结构三维建模

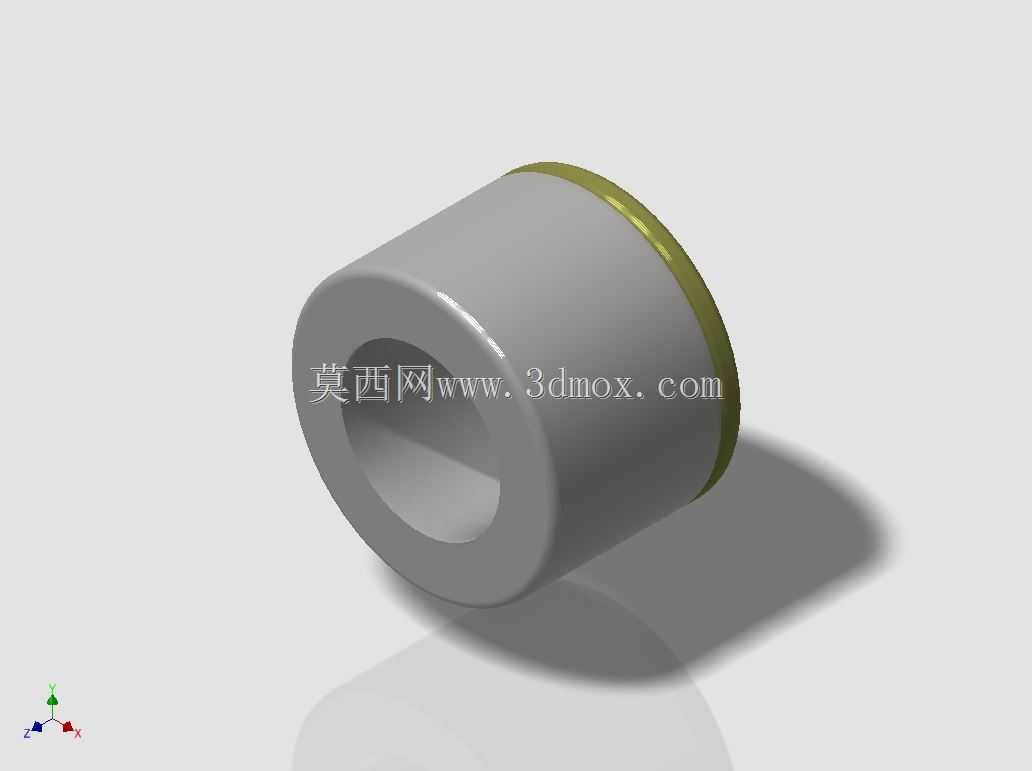

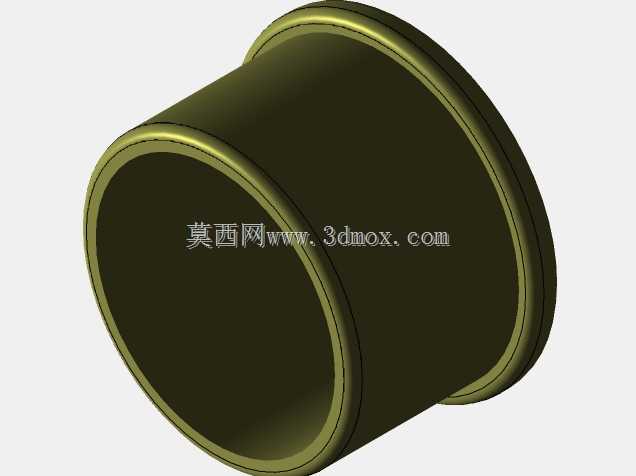

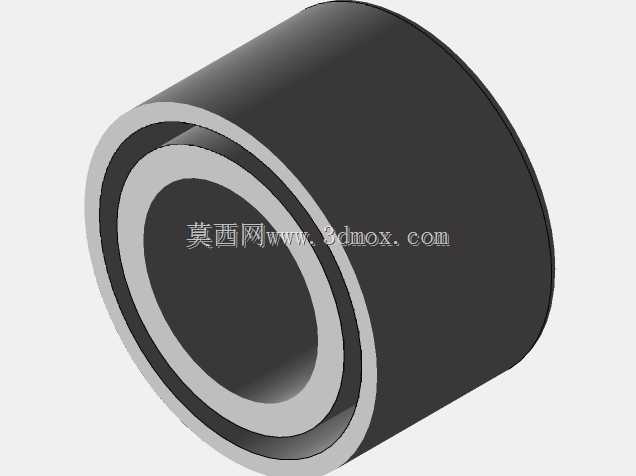

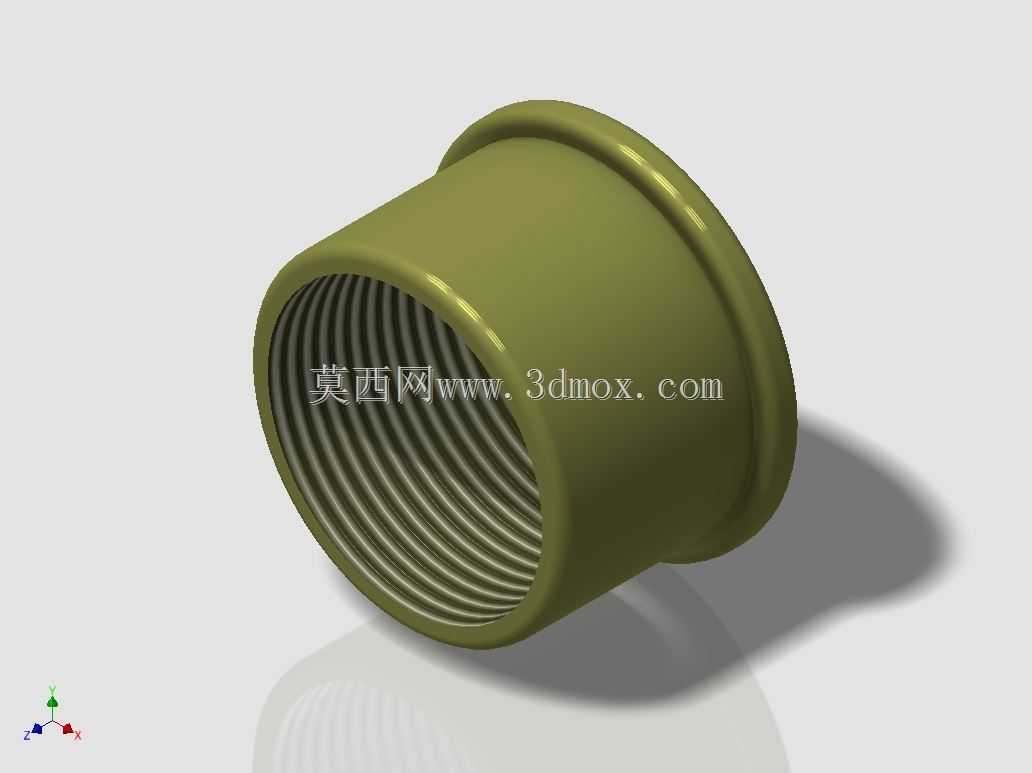

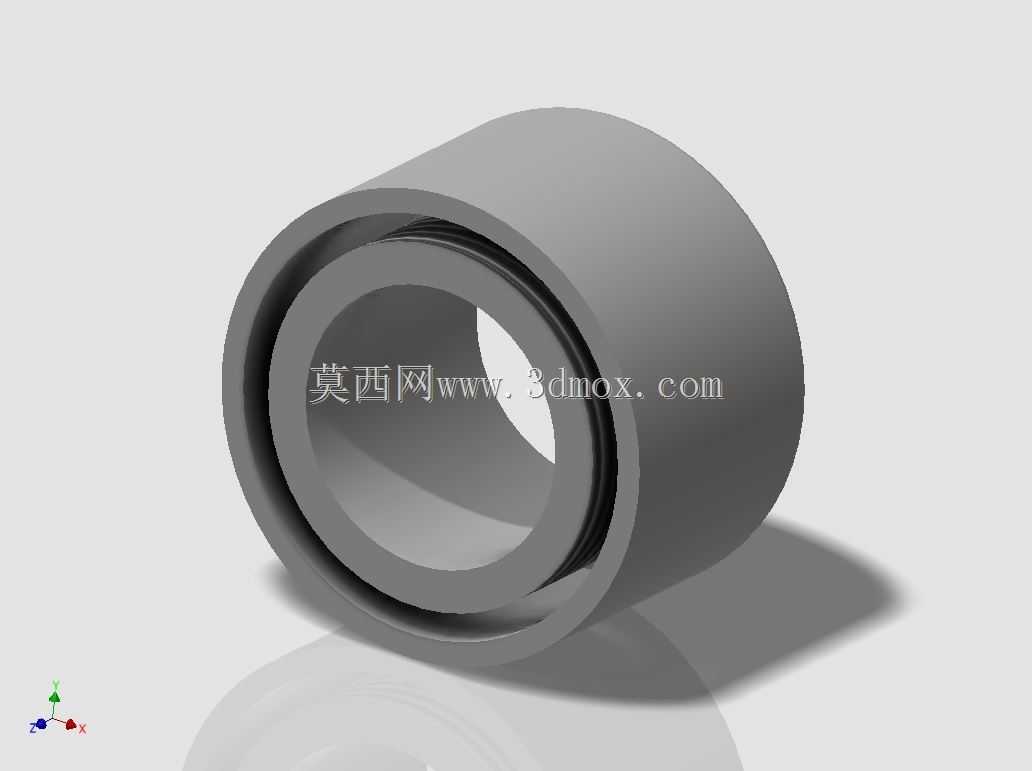

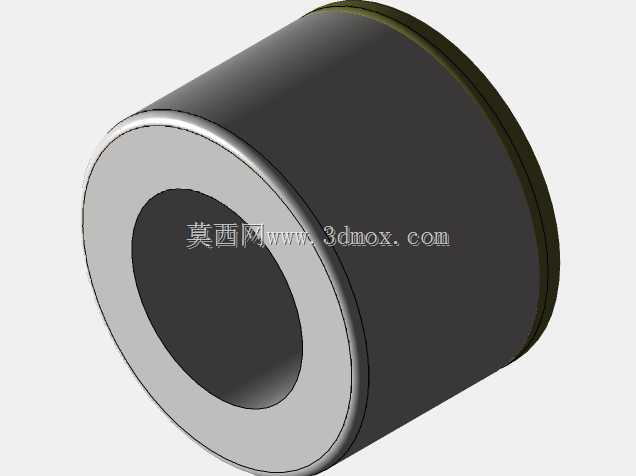

这款筒式机械密封主要应用于各类旋转流体输送设备的轴端密封场景，常见于离心泵、反应釜搅拌轴、压缩机主轴等存在旋转轴与腔体间动密封需求的工位，核心作用是阻断设备内部输送的流体介质沿轴与壳体的装配间隙向外泄漏，同时阻挡外界粉尘、杂质进入设备腔体内部，避免介质损耗、环境污染以及设备内部构件的磨蚀损坏。从结构设计来看，整体采用同轴筒式构型，主体为环形金属基体，一端集成密封端面环带，安装时整体套设于旋转轴外侧，轴向定位依托轴肩与腔体端盖的压紧限位，径向通过内孔与轴的小间隙配合保证同轴度，安装边界需预留对应轴向压紧空间，径向尺寸需匹配腔体端盖的密封腔内径，避免与腔体内壁发生运动干涉。设计过程中优先考虑密封端面的贴合稳定性，环形基体的刚度经过校核，保证在工作压力下不会出现过大形变导致端面密封比压失衡，端面环带的宽度经过匹配计算，既保证足够的密封接触面积，又避免端面摩擦热过度累积。实际选型应用时，需结合设备的工作转速、介质压力、介质腐蚀性匹配对应端面材质与基体材质，该结构的密封端面对安装偏摆的容忍度较好，相比传统填料密封，摩擦功耗更低，泄漏量控制更稳定，日常维护周期更长，适合连续运行的工业生产场景。建模过程中严格遵循同轴度公差要求，内孔与外圆的同轴度、密封端面与轴线的垂直度均按照机械密封行业常规设计公差取值，各倒角、过渡圆角均做了工程化处理，避免应力集中，同时还原了端面密封环与基体的装配贴合关系，可直接用于密封结构选型演示、装配干涉校验以及相关设备的整机装配仿真。
