Eventorbot设备配套连接销轴结构

该轴类零件属于Eventorbot设备的核心传动连接部件，主要应用在小型自动化组装设备的动力传输链路中，承担扭矩传递、部件定位与运动导向的核心作用。从实际应用场景来看，这类零件常布置在设备的执行端与动力输出端之间，既要承接驱动单元输出的旋转扭矩，也要对相邻的运动部件起到径向定位作用，避免运转过程中出现同轴度偏差导致的设备抖动、异响问题。

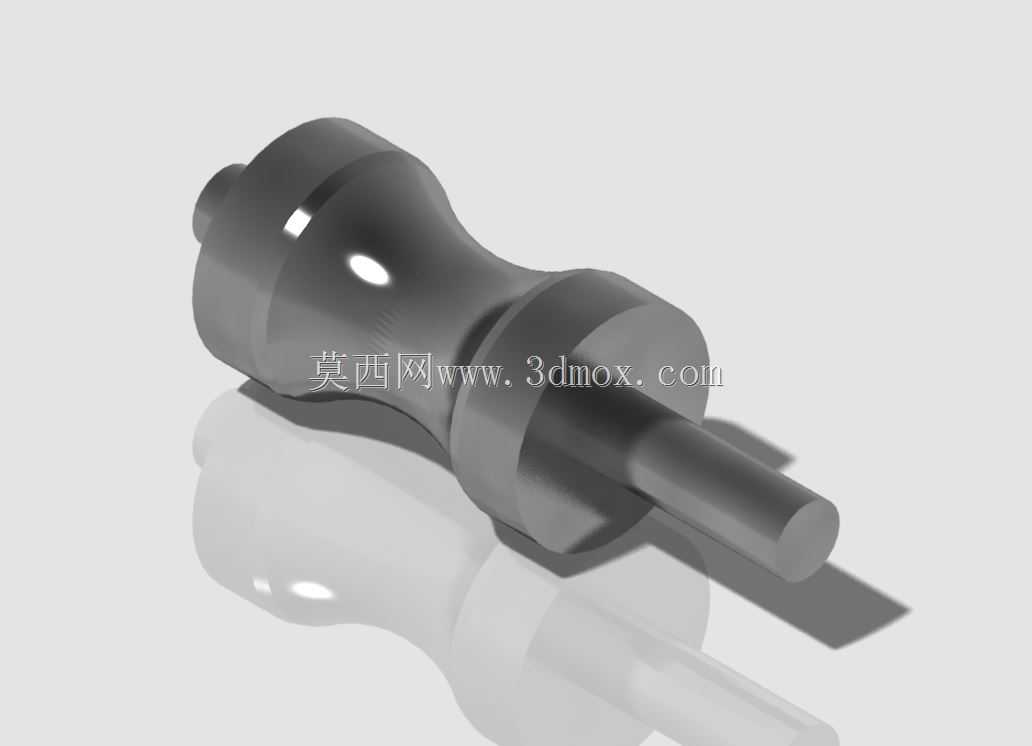

从功能特性上看，该零件采用多段变径结构设计，不同轴段对应不同的装配需求：最左侧的小直径轴段用于插入驱动端的联轴器内孔，通过过盈配合实现无间隙扭矩传递，避免启动瞬间出现传动空程；中间的收腰型轴段是避让结构，主要为了避开设备内部的走线槽与相邻传感器的安装位，防止零件运转过程中剐蹭线缆或触发误检测信号；右侧的大直径凸台是轴向定位面，装配时该端面会紧贴轴承内圈端面，通过轴肩实现轴向位置固定，不需要额外加装轴端挡圈，减少装配工序与零件数量；最右侧的长直轴段用于安装执行端的同步带轮或者摆臂，轴段表面设计有较高的粗糙度要求，保证配合件安装后不会出现相对滑动。

设计思路上，该零件优先考虑了装配便利性与运转稳定性：整体采用回转体结构，适合通过数控车床一次装夹完成大部分加工工序，减少二次装夹带来的形位公差；各轴段之间的过渡位置均设计有圆角过渡，避免应力集中导致零件在交变载荷下出现断裂问题，适配设备长时间连续运转的工况需求。外形尺寸方面，零件总长控制在适配设备内部安装腔的范围内，最大直径处的尺寸与配套轴承的内孔尺寸完全匹配，安装时不需要额外修配，直接压装即可完成装配；径向安装边界上，中间收腰段的最小直径比相邻安装位的避让空间小2mm，预留足够的安全间隙，即使设备运行过程中出现轻微的热胀冷缩，也不会出现运动卡滞问题。

实际选型使用时，该零件需要搭配对应的深沟球轴承使用，轴承安装在设备的侧板安装孔内，零件两端的轴段分别连接动力输入与执行部件，装配完成后需要检测轴端的径向跳动量，保证跳动值控制在0.02mm以内，避免带动执行部件出现运转偏差。这类变径轴结构相比等直径轴，在保证结构强度的前提下有效减轻了自身重量，降低了驱动单元的负载，同时整合了轴向定位功能，减少了配套紧固件的使用，让设备内部的结构更加紧凑，适合小型桌面级自动化设备的紧凑安装空间需求。
