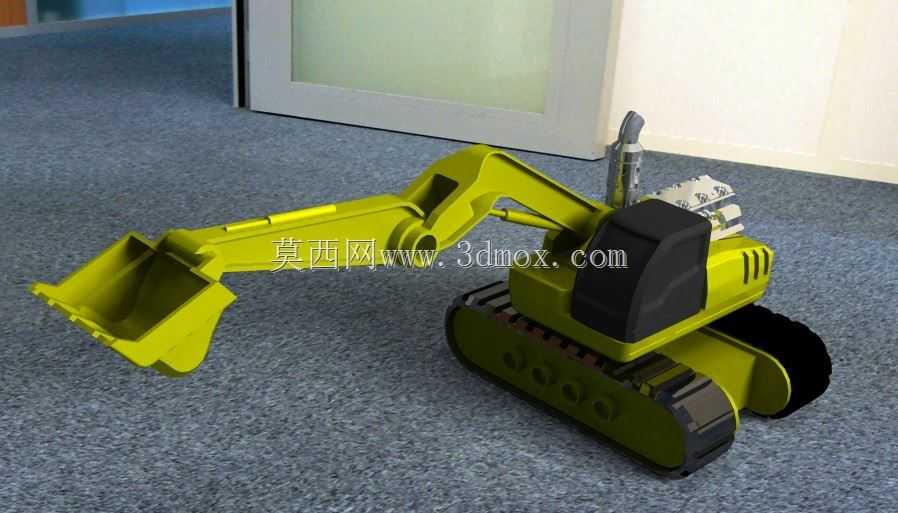

小型履带式挖掘机械结构设计作品

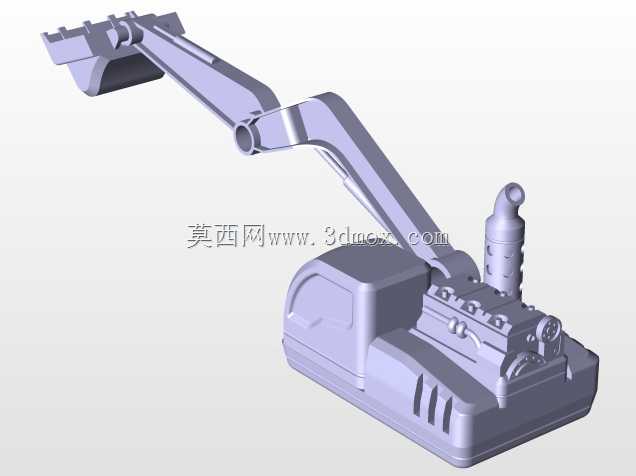

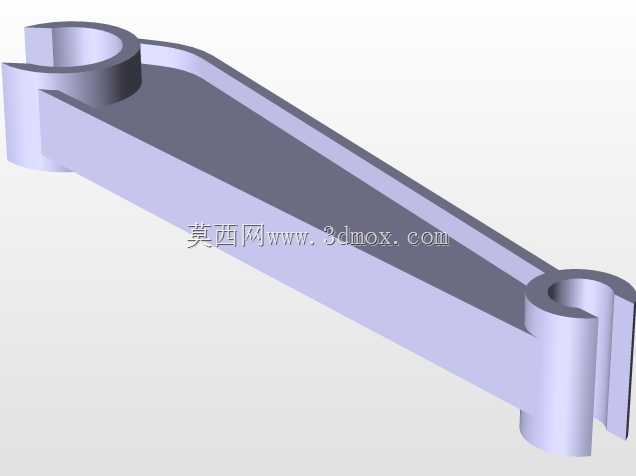

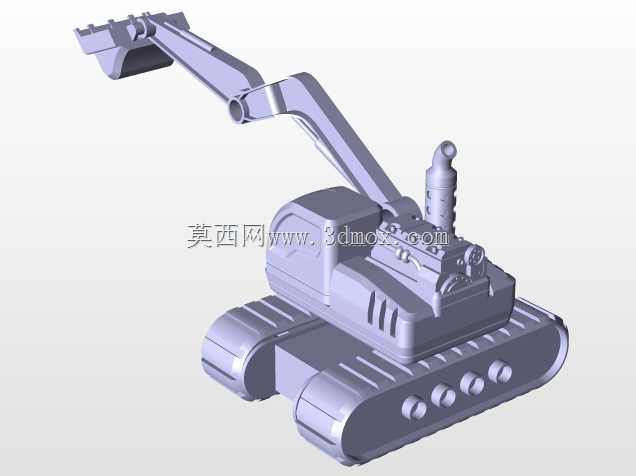

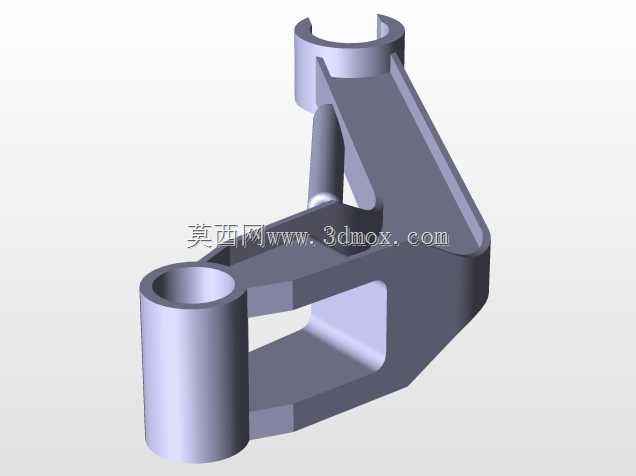

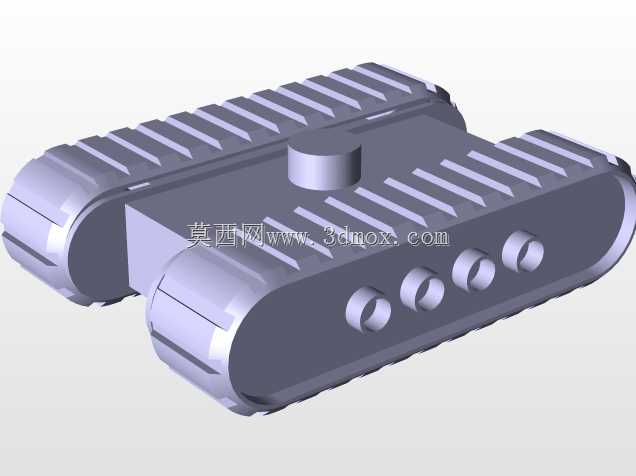

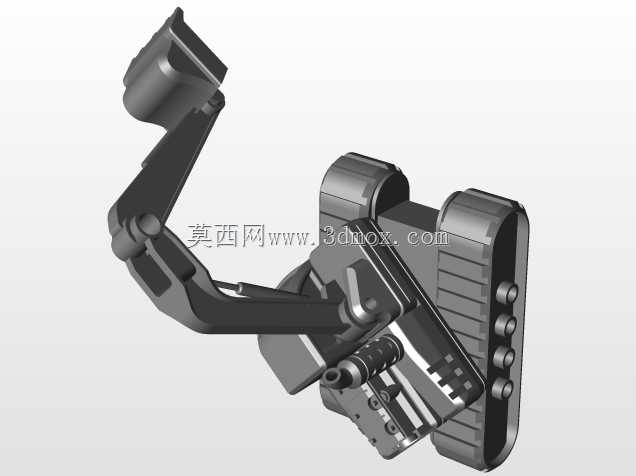

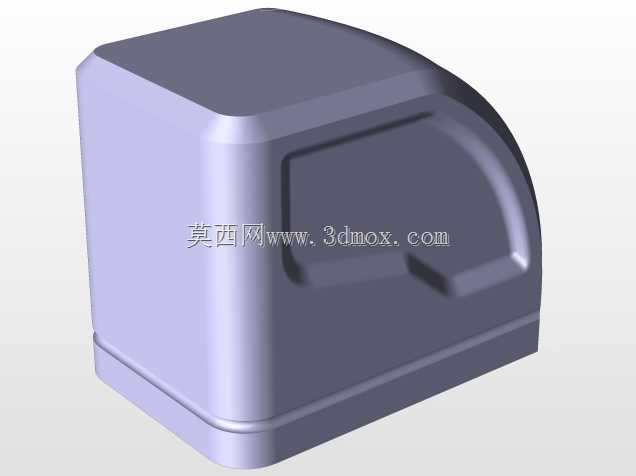

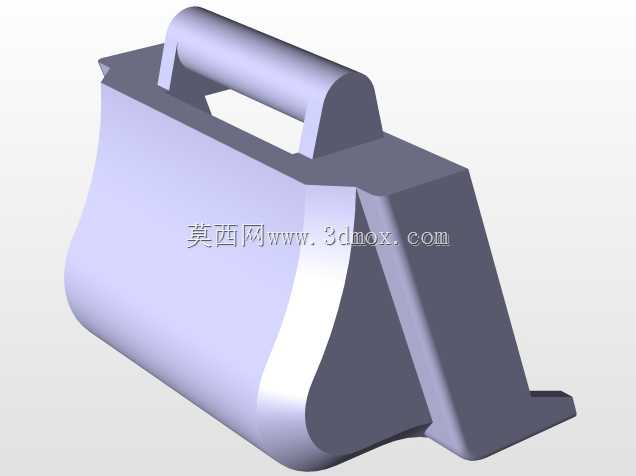

这款小型履带挖掘设备的三维结构设计，首先围绕狭小空间作业场景展开适配，区别于大型矿用挖掘设备，该设计主要面向庭院改造、室内拆除、市政管线抢修这类作业半径受限的工况，这类场景往往无法容纳常规中型挖掘机进场，同时对设备的地面压强有严格要求，避免破坏铺装路面或是室内地坪。从结构设计逻辑来看，履带行走机构采用了窄轨距布局，在保证接地比压满足松软地面通行要求的前提下，将整机宽度控制在可通过常规住宅门洞的范围，底盘上部的回转支承选型兼顾了承载能力与回转间隙控制，确保上部工作装置回转时不会出现侧倾晃动，尤其是在单侧履带压过凸起障碍物时，回转平台的倾斜量控制在作业允许范围内。工作装置的动臂、斗杆采用了变截面箱型结构设计，在铰点位置做了局部加厚处理，对应挖掘作业时的应力集中区域，通过多体运动仿真验证了各个铰点的运动干涉边界，确保动臂举升、斗杆收放、铲斗翻转的全行程内，不会和履带架、驾驶室结构发生碰撞，同时将最大挖掘深度、卸料高度参数匹配小型作业场景的常见需求，比如常规市政管线埋深、庭院土方堆高的作业要求。驾驶室部分的布局参考了小型工程设备的人机工程要求，操作手柄的布置位置、座椅的调节范围都预留了足够的操作空间，同时驾驶室的外形轮廓做了收窄处理，避免在回转时和周边障碍物发生刮擦。铲斗的斗容设计匹配整机的挖掘力参数，避免出现斗容过大导致的挖掘时整机翘尾问题，斗齿的安装结构采用了快换式设计思路，可根据作业需求更换破碎锤、抓斗等属具，拓展设备的适用场景。在装配关系的处理上，各个液压管路的走向都预留了足够的弯曲半径，同时避开了运动部件的行程范围，管路固定点的间距设置符合工程机械管路布置规范，避免作业过程中管路出现磨损渗漏。整机的重心位置经过反复调整，在工作装置全伸最远挖掘距离时，整机的稳定系数满足安全作业要求，即使在坡度地面作业，也能保证足够的抗倾覆余量。履带板的结构选用了橡胶覆面的形式，既保证了在泥泞地面的抓地力，又不会在沥青、瓷砖等硬化路面留下行走划痕，适配室内、城区路面的作业需求。
