工业铝型材用三向拐角连接支架

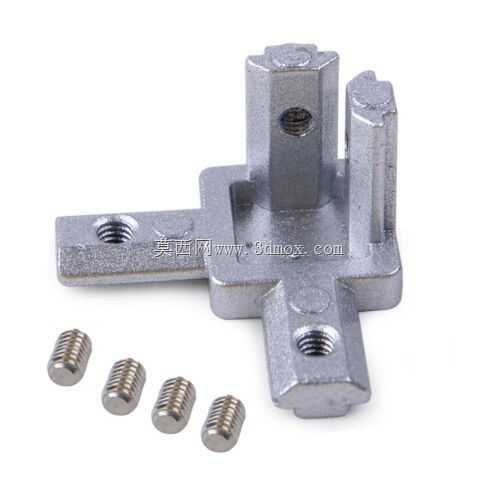

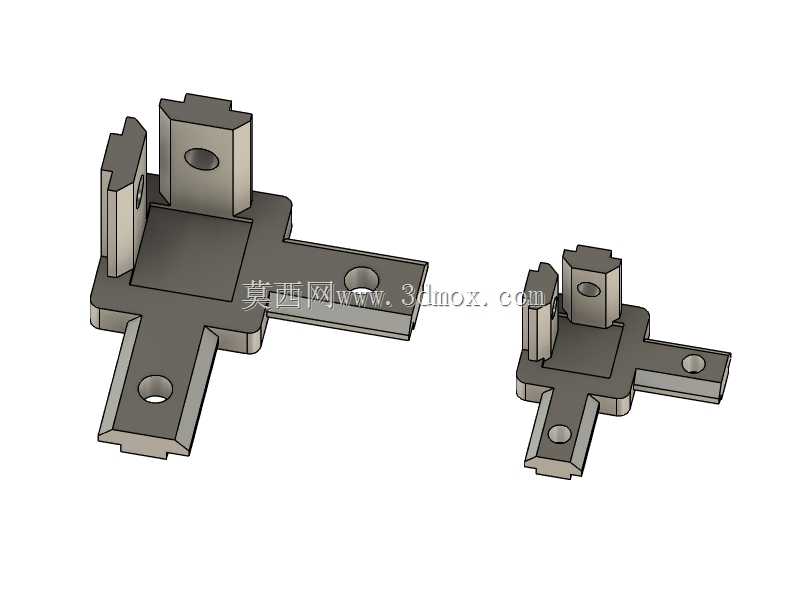

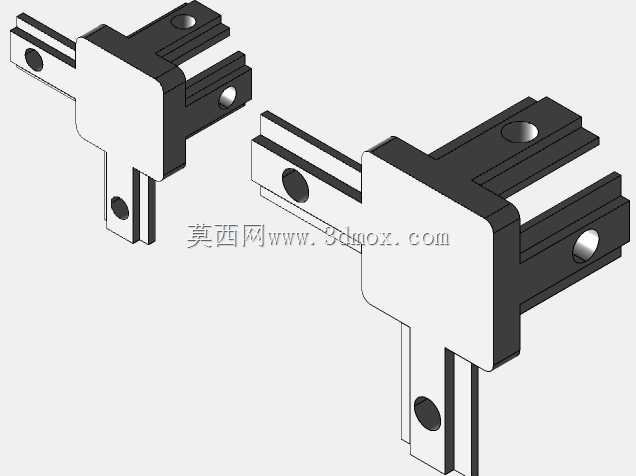

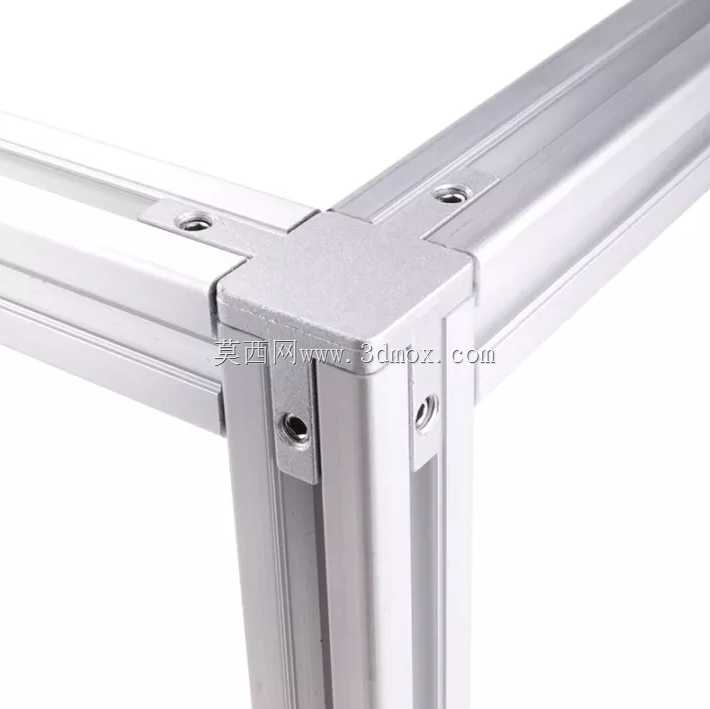

这款三向拐角连接件主要面向工业铝型材框架搭建场景，在自动化设备机架、生产线防护围栏、物料周转货架、检测设备台架的型材拼接环节应用广泛，能够实现三根正交排布铝型材在空间拐角位置的刚性连接，无需额外在型材端面做复杂的攻丝或铣削加工，可有效降低现场框架组装的加工工序量，提升装配效率。从结构设计来看，该连接件采用一体化压铸成型的基体结构，三个方向的连接臂分别对应X、Y、Z三个正交轴向，每个连接臂的外形与对应规格铝型材的槽口轮廓完全匹配，安装时可直接嵌入铝型材的安装槽内，配合T型螺栓与法兰螺母即可完成锁紧固定，连接臂上预留的沉头安装孔可保证螺栓锁紧后端面与型材表面齐平，不会突出型材表面影响后续外围护板、台面等附件的安装。在安装边界适配方面，该连接件可同时兼容2020与3030两种常用规格的工业铝型材，连接臂的厚度与对应型材的槽腔间隙匹配度经过校核，安装后不会出现旷量，三个方向的连接臂根部做了圆弧过渡处理，可避免应力集中导致的连接部位断裂问题，基体中心的方形承力块可分散三个方向型材传递的载荷，在框架承受侧向冲击或静载压力时，能够保证拐角位置的连接刚性，减少框架整体的形变量。在实际选型使用中，该连接件适合用在框架的空间拐角节点，替代传统的直角角码加端面连接板的组合连接方式，可减少节点位置的配件数量，同时避免多配件拼接带来的累计装配误差，对于需要快速搭建的模块化设备机架，该连接件可实现三根型材的同步定位，装配时无需反复调整型材的正交垂直度，连接件自身的形位公差可保证三根型材安装后保持严格的90度正交关系，降低现场装配的调试难度。连接件的外露表面做了平整处理，无明显的披锋或凸起，安装后与铝型材表面贴合紧密，不会出现局部缝隙过大影响外观的问题，在一些对外观整洁度有要求的实验室设备架、展示用设备框架场景中也可适用。
