超立方体演化XY轴步进电机安装支撑件

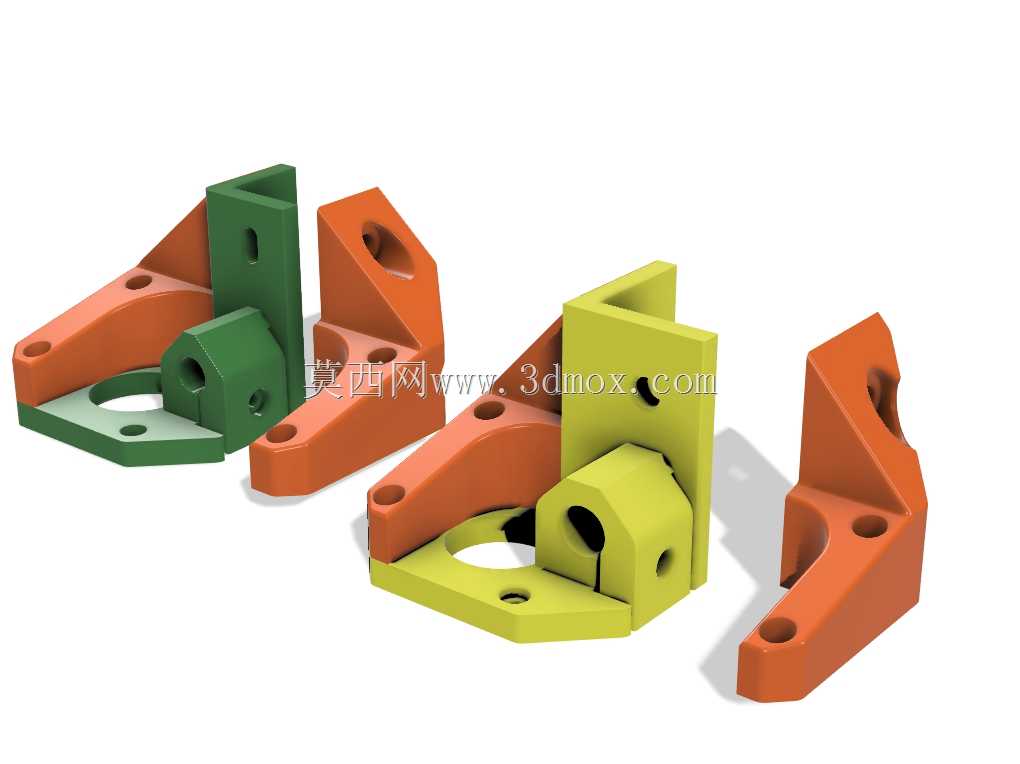

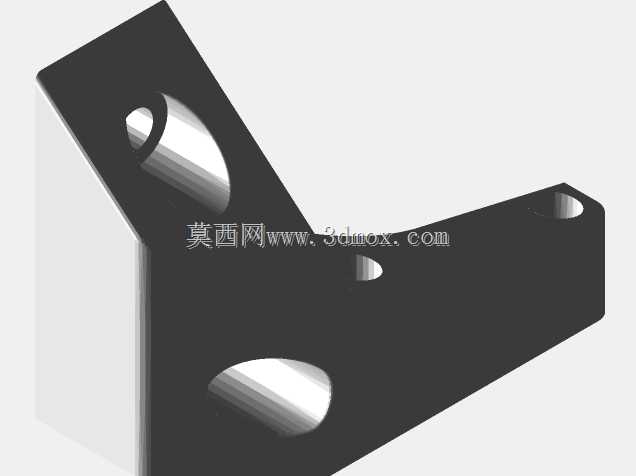

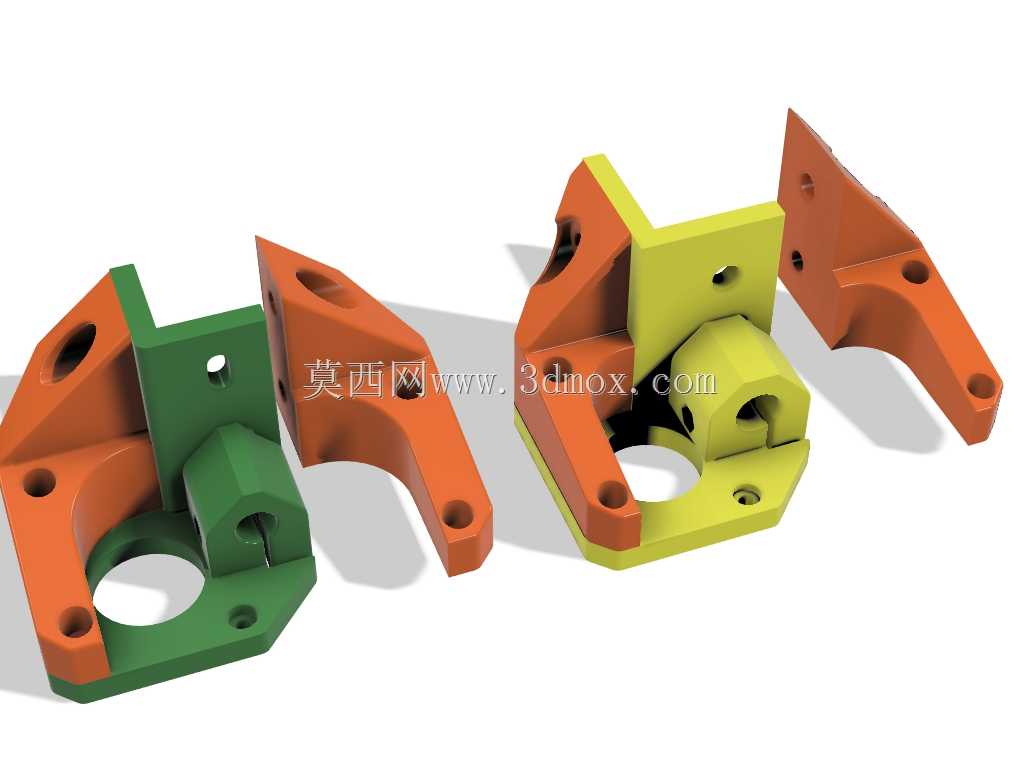

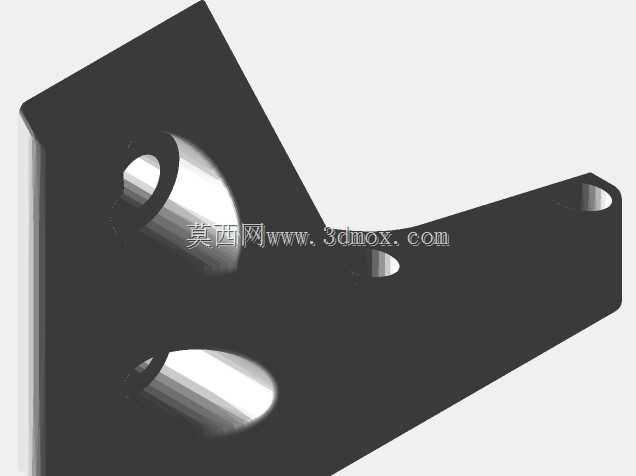

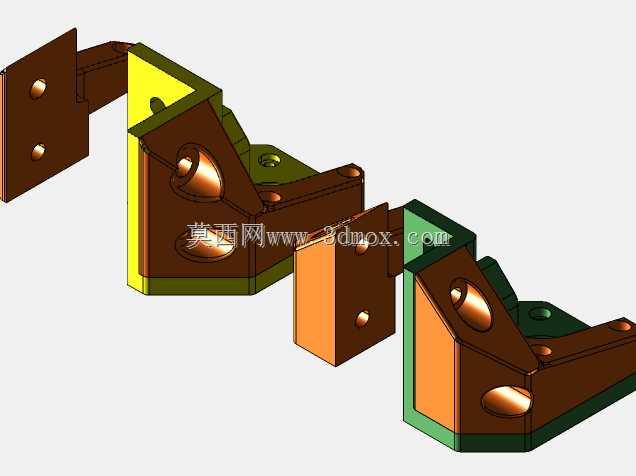

这款支撑件是针对Hypercube系列铝型材框架3D打印机XY轴传动系统做的适配优化结构，核心作用是为XY轴步进电机提供刚性安装基准，同时兼顾传动路径的受力抵消需求，适配2020、3030等常用规格的欧标铝型材框架安装位。从实际装机场景来看，这类支撑件直接决定XY轴运动的同轴度与运行稳定性，很多DIY装机过程中出现的电机抖动、传动带跑偏、层纹错位问题，本质上都是电机安装座的刚性不足或者安装基准偏移导致的。设计上采用了分体式受力结构，不同颜色对应的结构段分别承担不同功能：橙色段为铝型材卡接固定臂，预留的沉头安装孔位完全匹配铝型材T型螺母的安装间距，安装时不需要额外对型材做打孔加工，直接卡入型材槽位即可完成初步定位；绿色与黄色段为电机安装主体，中间的镂空圆孔是为电机输出轴预留的避让空间，周围的安装孔位严格对齐42型步进电机的标准安装孔距，同时侧面的弧形凸起结构是为同步带惰轮预留的安装位，能让同步带的张紧路径更贴合传动切线方向，减少带轮的侧向受力。安装边界方面，支撑件的整体外轮廓不会超出铝型材框架的外侧平面，不会和打印机的外罩、走线槽产生空间干涉，底部的平面定位边能完全贴合铝型材的安装表面，保证电机输出轴和传动轮的垂直度控制在合理公差范围内。结构上做了多段筋位强化，在电机安装位和型材固定臂的衔接位置做了圆弧过渡处理，避免长期受力出现应力断裂，同时针对同步带运行过程中产生的交变拉力，支撑件的受力方向和筋位走向完全对齐，能把电机运行产生的振动直接传导到铝型材框架上，减少共振产生的打印瑕疵。实际选型适配时，不需要额外修改原有框架的安装尺寸，直接替换原有电机座即可完成升级，支撑件上预留的多个辅助孔位还可以用来固定走线扎带、限位开关触发片等附属配件，减少额外的支架安装需求。
