超立方体演化混音E3D V6适配风扇导管

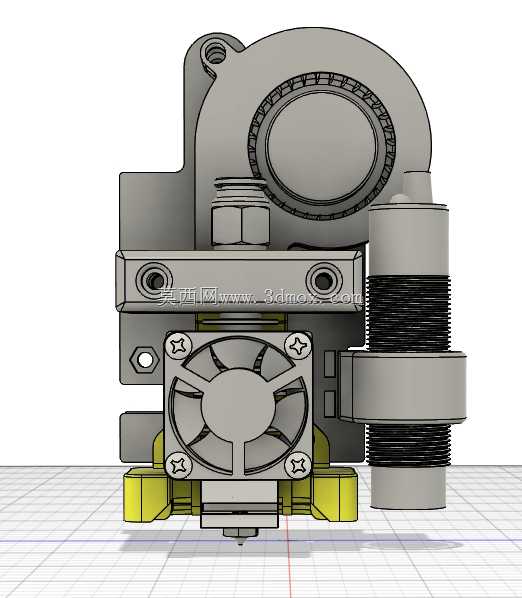

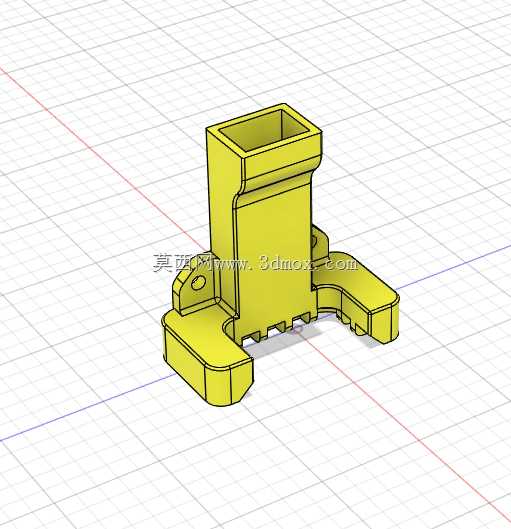

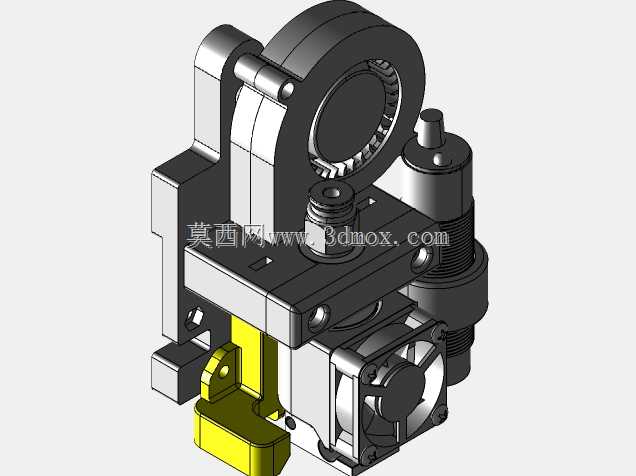

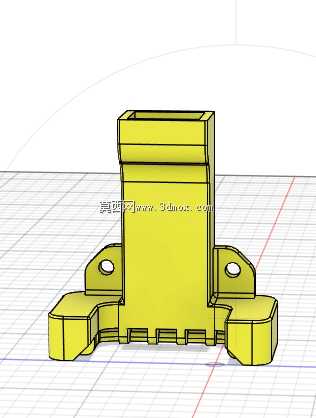

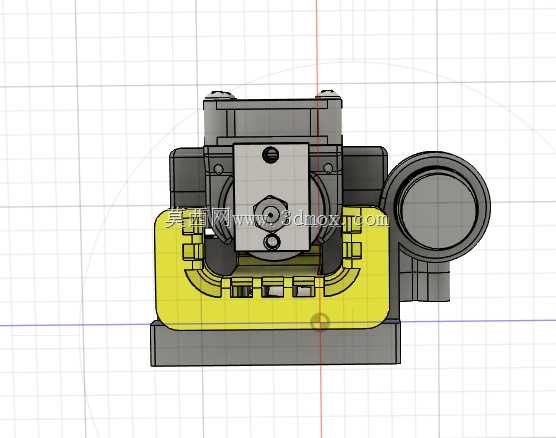

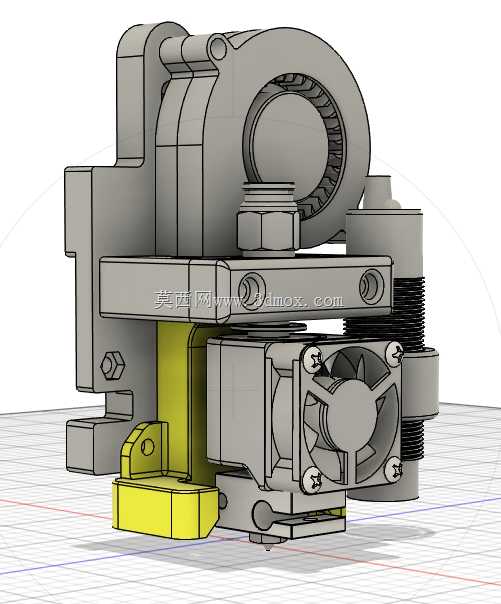

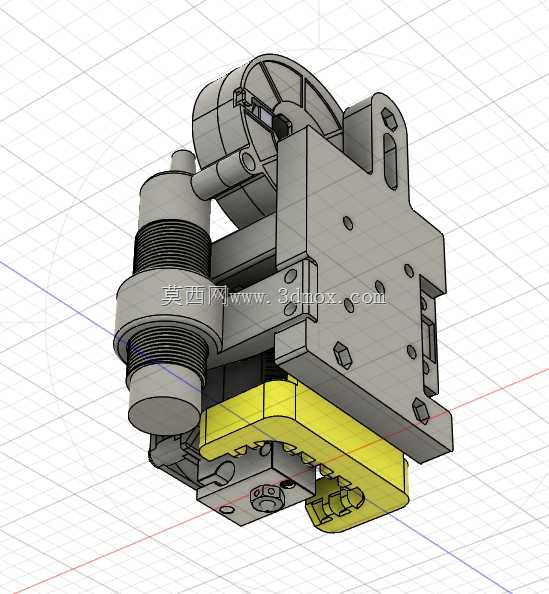

在桌面级FDM 3D打印设备的改装与优化场景中，热端散热风道的设计直接决定了长时间打印过程中热端温度场的稳定性，尤其是针对超立方体演化混音这类开源改装架构的设备，原厂配套的散热结构往往无法兼顾E3D V6全金属热端的散热需求与打印头的运动边界，这款适配导管正是针对这一实际工程痛点开发的专用结构件。从实际使用场景来看，该导管主要承担将轴流风扇输出的定向气流精准引导至E3D V6热端散热鳍片区域的作用，避免气流散逸导致的散热效率下降，同时要规避打印过程中导管与打印件、打印机框架结构发生运动干涉，这也是结构设计阶段最先需要确认的边界条件。设计过程中首先锁定了E3D V6热端的安装基准面，导管上部的方形接口直接对应标准40mm轴流风扇的出风口尺寸，接口边缘做了限位止口结构，安装时不需要额外做密封处理就能保证气流不会从接缝处泄漏，下部的分叉支撑结构完全贴合热端安装座的固定点位，两个延伸臂上预留的安装孔位与热端固定螺丝的孔位完全同轴，不需要额外打孔或者改装就能直接固定在现有热端支架上，不会改变原有设备的安装基准。从安装边界来看，导管整体向热端前方的延伸长度控制在18mm以内，两侧的突出宽度不超过热端加热块的最大宽度，在打印头做X、Y轴快速移动时，不会触碰打印平台上的高落差模型，也不会和打印机的框架型材、皮带传动结构发生剐蹭，导管内壁做了平滑的导流曲面，没有直角转折结构，气流从风扇接口进入后可以沿着内壁平顺流向散热鳍片的各个区域，不会因为风道拐角产生紊流导致散热不均。针对3D打印制作的工艺特性，整个结构没有设计大角度的悬空结构，所有悬空部位的倾斜角度都大于45度，使用PLA或者PETG材料打印时不需要添加支撑就能直接成型，成型后的导管内壁光滑度足够满足导流需求，不需要额外做后处理打磨。结构上还在导管与热端接触的部位预留了0.2mm的装配间隙，避免打印件因为材料收缩导致的装配过紧问题，同时在导管下部对应加热块的位置做了内凹避让，防止导管距离加热块过近被高温烤变形，长时间工作时导管与加热块的最小距离保持在3mm以上，配合持续流过的散热气流，完全可以保证结构件的温度处于材料热变形温度以下，不会出现长期使用后的结构形变问题。
