汽车发动机用高强度连杆结构设计

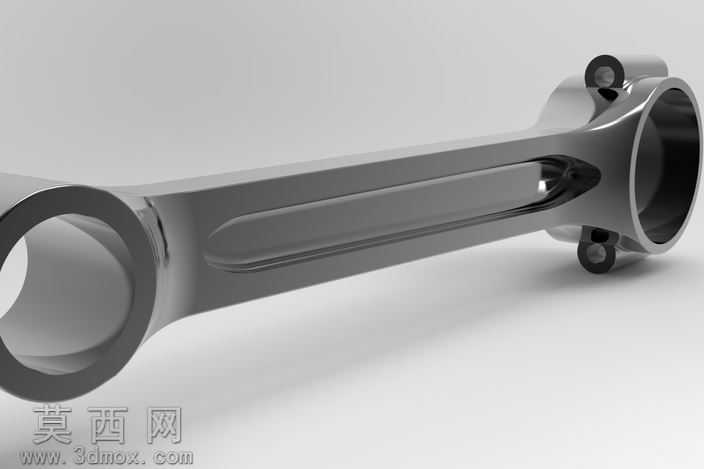

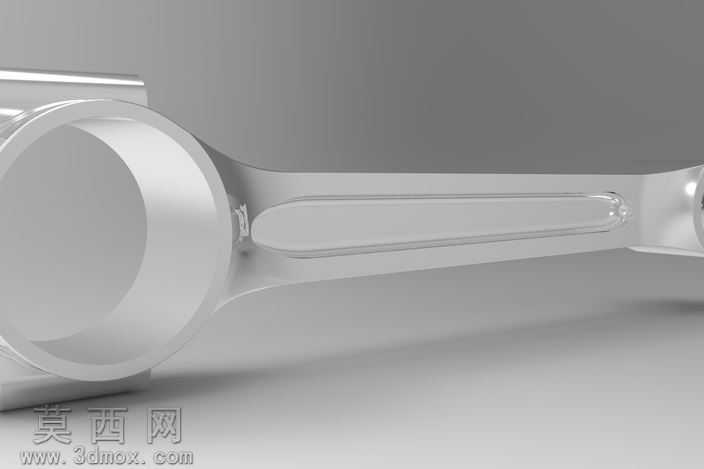

本作品为汽车发动机核心传动部件连杆的三维结构设计，建模阶段依托参数化三维设计软件完成全尺寸特征构建，首先梳理连杆的功能逻辑：作为连接活塞与曲轴的关键传力构件，需要承接活塞往复运动的冲击力，同时将往复直线运动转化为曲轴的旋转运动，因此建模过程中优先保证结构力学合理性。建模时先绘制大小头端的环形基准轮廓，大头端适配曲轴连杆轴颈的装配尺寸，小头端匹配活塞销的安装公差，两端环形结构通过工字形截面的杆身完成过渡连接，工字形截面的设计在保证整体结构强度的同时，有效降低了构件自身重量，减少发动机运转过程中的往复惯性力。杆身与大小头的衔接位置做了平滑的圆弧过渡处理，避免应力集中导致的构件疲劳损坏，大小头的环形端面预留了轴瓦安装的定位台阶特征，保证后续装配的同轴度精度。材质设定阶段，为还原真实连杆的金属质感，赋予模型高强度锻造合金钢材质参数，调整材质的金属度、粗糙度参数，模拟锻造构件表面经过喷丸处理后的细腻哑光金属质感，渲染阶段采用三点布光方案，主光源从侧上方投射，突出杆身工字形结构的轮廓立体感，辅助光源补全暗部细节，避免大小头环形结构的内侧出现死黑区域，背景采用浅灰色哑光地面，通过柔和的接触阴影强化模型的真实感。设计过程中反复校核杆身的截面厚度、大小头的壁厚参数，在满足发动机爆压工况下的强度要求前提下，尽可能优化结构重量，平衡强度与轻量化的需求，同时对连杆的润滑油道预留位置做了特征预留，保证后续装配时润滑油能够顺利输送到大小头的摩擦副位置，整体模型特征完整，结构逻辑清晰，可用于发动机结构教学、装配仿真验证等场景。
