1:1传动比直角转向齿轮箱结构模型

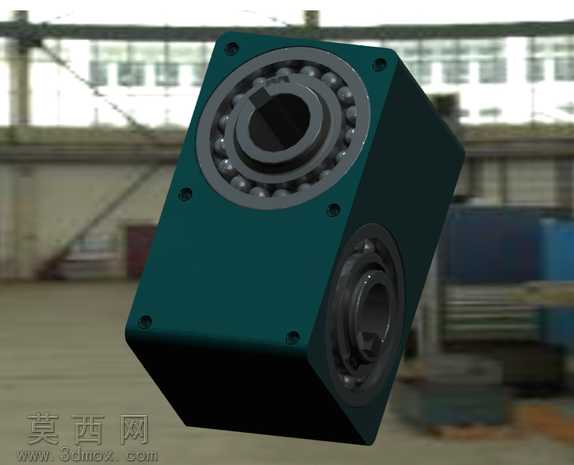

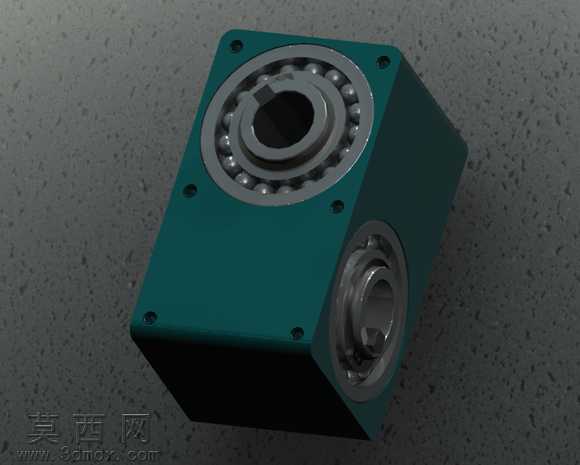

本模型为1:1传动比直角齿轮箱的三维建模成果，建模过程严格遵循机械设计规范，先完成整体传动方案的参数化推演，确定模块模数为2.5毫米、单齿轮齿数为18齿的核心参数，保证两垂直输出轴的传动比精准为1:1，适配低功率工况下的直角转向动力传递需求。建模阶段先搭建齿轮啮合的基准坐标系，分别完成两个正交布置的圆柱齿轮参数化建模，对齿廓曲线采用渐开线标准方程生成，保证齿形精度符合啮合传动要求，避免传动过程中出现卡滞、干涉问题。随后完成箱体的结构建模，箱体采用方正的直角块式结构，在两个垂直的安装端面分别设计轴承安装位，预留轴承外圈的定位台阶与安装孔位，箱体边角处设计贯通的螺栓安装孔，用于箱盖的紧固连接与箱体自身的设备安装固定。轴承部分按照标准深沟球轴承的尺寸参数完成建模，还原内圈、外圈、滚动体、保持架的完整结构，装配时严格对齐轴承与轴、箱体的同轴度，保证转动副的装配精度。材质渲染阶段，箱体主体采用深墨绿色哑光金属漆材质，模拟工业齿轮箱常用的喷塑表面处理效果，轴承部分采用银灰色金属材质，滚动体添加高光金属质感区分保持架与滚道结构，输出轴孔内做深色金属质感处理，还原真实零件的表面质感差异。结构设计上采用中空轴输出形式，两个轴孔分别位于相邻的两个垂直端面，可实现动力的90度转向传递，箱体内部预留足够的齿轮啮合空间，同时保证箱体壁厚均匀，兼顾结构强度与轻量化要求，整体装配完成后完成全局干涉检查，确认齿轮啮合间隙、轴承装配间隙、箱体与传动件的间隙均符合设计要求，可直接用于低功率传动场景的结构验证、装配教学或方案展示使用。
