三角插座盖3D打印注塑成型模具

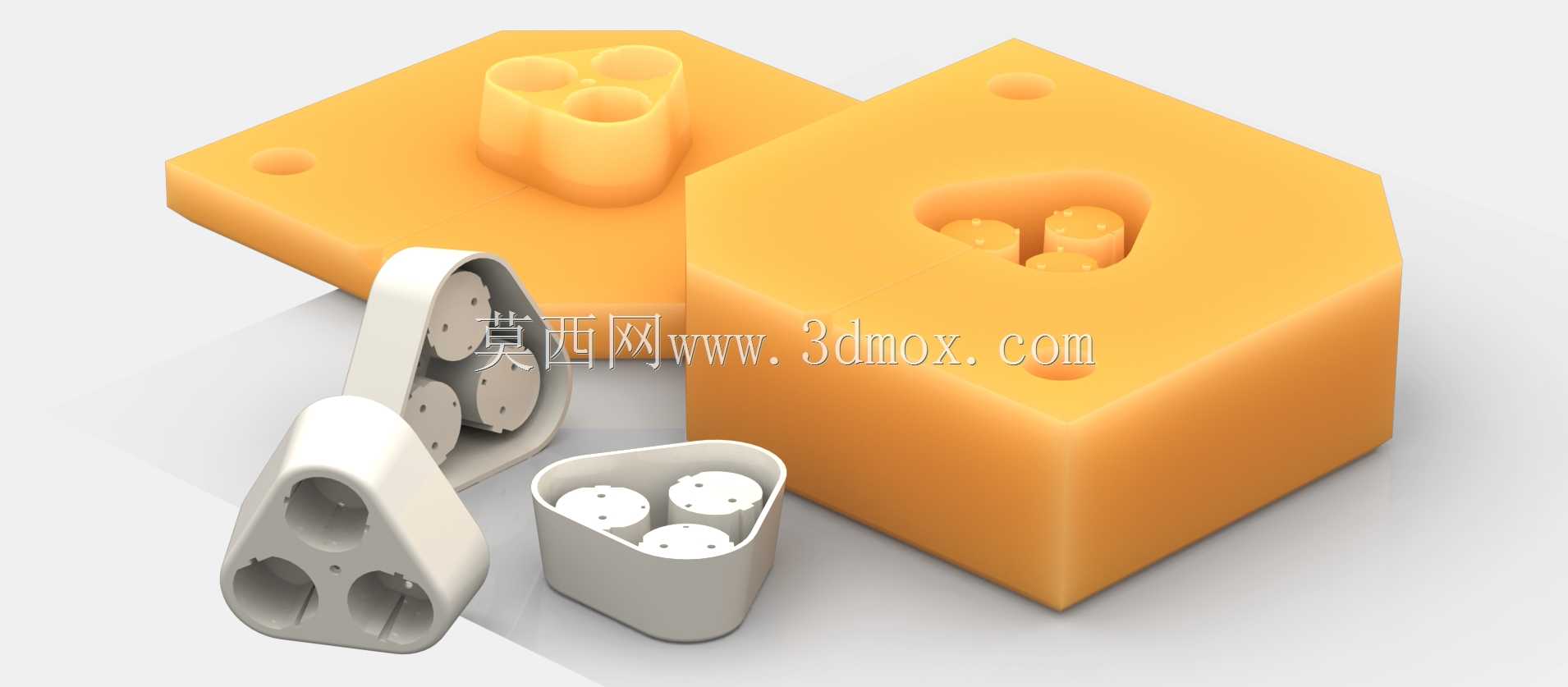

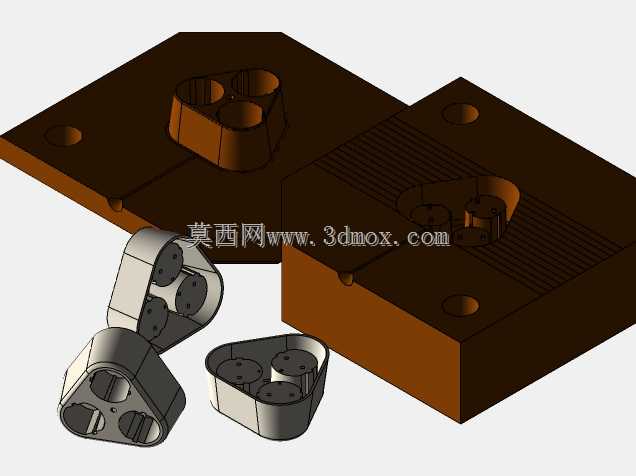

这套模具针对三角结构电源插座盖的小批量原型试制场景开发，适配桌面级FDM与光固化3D打印设备的加工边界，无需传统钢模的复杂加工工序，可快速完成插座上盖、内芯组件的一体注塑成型验证。模具整体采用上下模对合的分体式结构，上模设置三个对应插座插孔的成型凸台，凸台根部做R0.8mm的圆角过渡，避免注塑过程中应力集中导致的型腔开裂，同时预留0.2mm的脱模斜度，保证成型后塑件可顺利脱出无拉伤。下模型腔完全匹配三角插座盖的外轮廓尺寸，型腔深度根据插座盖的壁厚要求设置为2.2mm，侧壁均匀预留0.15mm的排气间隙，无需额外开设排气槽即可避免注塑时出现困气烧焦的缺陷。模具边角处设置四个直径6mm的定位销孔，合模时通过定位销保证上下模的同轴度误差控制在0.1mm以内，避免成型后插座盖出现壁厚不均、错位飞边的问题。在实际试制场景中，这套模具可直接安装在小型桌面注塑机上使用，也可通过浇筑低熔点合金的方式完成小批量塑件生产，单模成型周期控制在2分钟以内，单次注射量仅需12g左右的通用ABS或PP塑料，可快速验证插座盖的结构装配间隙、插孔配合精度，省去传统钢模开模前的反复改模成本。模具的进料口设置在三角型腔的中心位置，采用点浇口结构，浇口直径1.2mm，成型后浇口残留高度不超过0.3mm，无需后续大量打磨处理即可满足原型件的外观要求。模具外侧的六边形结构设计，既可以在3D打印时减少支撑材料的使用，也能在注塑合模时方便夹具装夹固定，无需额外制作模架即可完成整套成型工序。针对插座内部的铜片安装位，模具型腔内部预留了三个对应安装柱的成型凹槽，凹槽内径与插座铜片的安装柱尺寸做0.1mm的间隙配合，保证成型后的插座盖可直接与标准铜片配件完成装配，无需二次修配。整套模具的所有棱边均做了倒角处理，避免3D打印过程中出现翘曲变形，同时也防止操作人员在搬运、合模过程中被锐边划伤。在原型验证阶段，这套模具可快速迭代修改，若插座盖的结构需要调整，仅需修改对应位置的型腔尺寸重新打印模具即可，相比传统金属模具的改模周期缩短90%以上，非常适合电气配件类产品的前期研发打样场景。
