汽车后视镜支架3D打印注塑成型模具

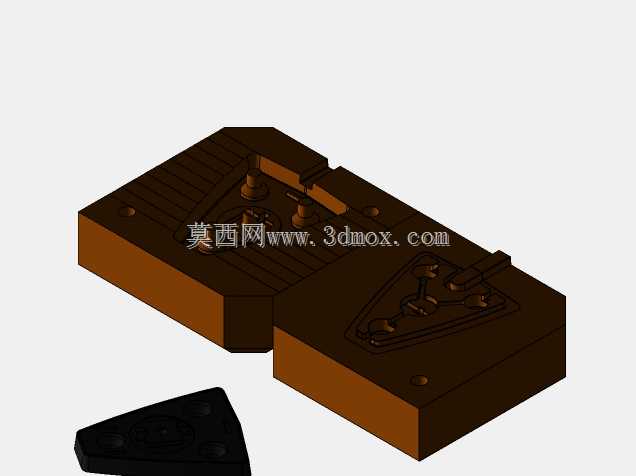

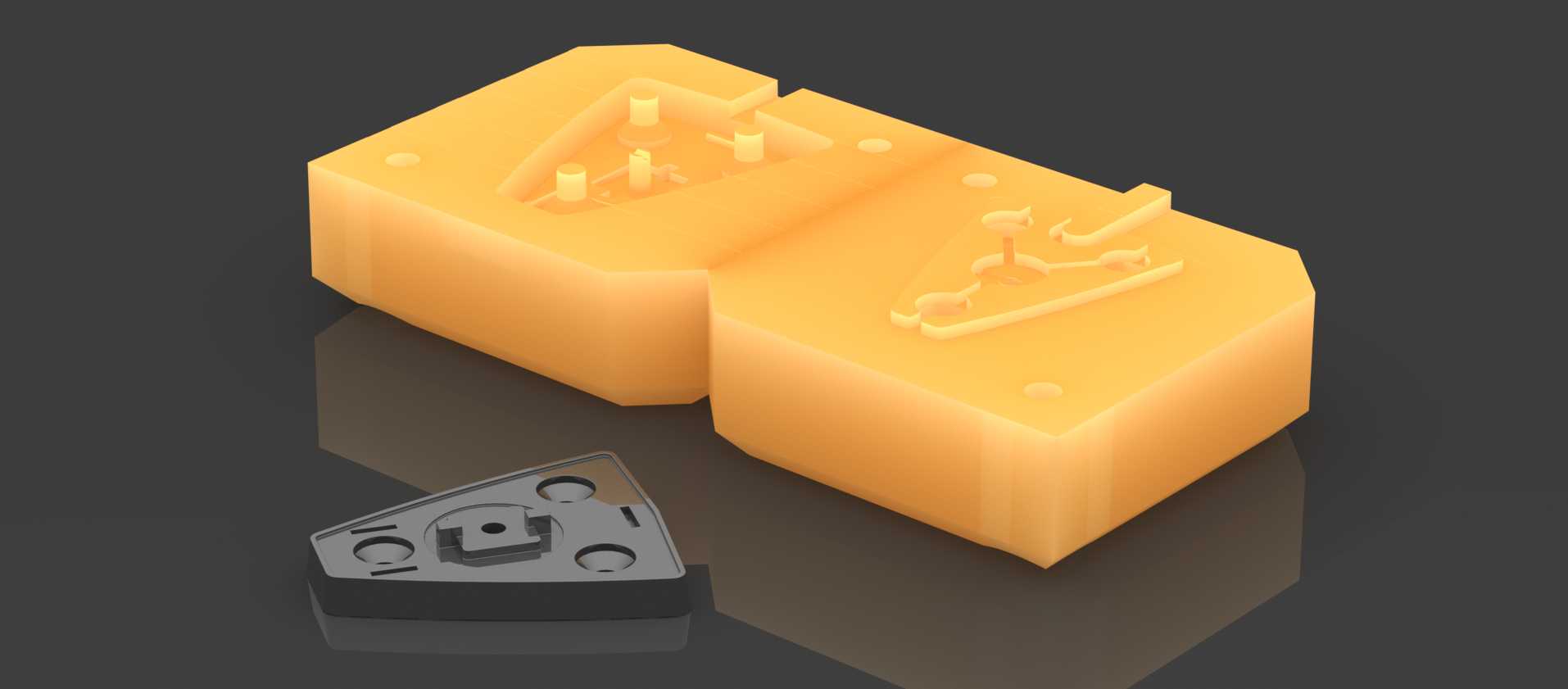

　　这套模具面向汽车外饰件中小批量试制场景设计，核心用于生产乘用车侧后视镜的安装支架本体，适配小批量验证、改装件定制以及售后替换件的快速生产需求，无需开制传统钢制模架，依托3D打印工艺即可完成模腔制备，大幅缩短新件验证的周期。从实际使用逻辑来看，模具采用一模两腔的对称布局？不对，实际模腔分别对应支架的正反成型面？不，仔细看模腔结构，两个模腔块拼合后形成完整的支架成型空腔，合模时定位靠模体边缘的定位凸台与凹槽实现精准对位，避免成型件出现错边、飞边超差的问题。模体上预留的小圆柱结构是成型时的顶杆避让位？不对，那些凸起是成型支架上安装孔位的型芯，直接在模腔上一体成型，省去额外镶件的装配步骤，适配3D打印一体制备的工艺特性，

　　减少后续装配带来的形位公差累积。设计过程中优先考虑了3D打印工艺的成型极限，模腔所有转角都做了适配打印工艺的圆角过渡，避免打印过程中出现悬垂结构翘曲，同时脱模斜度控制在1.5度到2度之间，既保证成型后制件可以顺利从模腔中脱出，又不会因为斜度过大导致制件尺寸偏离设计要求。安装边界上，模体整体外形为规整的近似长方体结构，两个半模拼合后的总尺寸适配常规桌面级FDM以及光固化3D打印机的成型幅面，无需拆分打印即可完成整套模体的制备，模体外侧的平面可以直接适配常规小型手动压模设备的装夹平台，不需要额外制作定制化的装夹治具，降低小批量生产的配套成本。从成型功能来看，模腔内部的曲面完全复刻后视镜支架的安装贴合面，

　　保证成型后的支架可以直接与后视镜壳体、车门安装位精准贴合，不需要二次修配，模腔表面的粗糙度可以通过3D打印后处理调整，满足不同批次制件的外观要求。针对汽车零部件的使用环境，这套模具适配常用的PP、ABS以及改性尼龙等注塑材料的成型温度要求，3D打印模体选用耐高温树脂材料制备时，可以承受短时间的注塑温度压力，满足百件级以内的小批量生产需求，相比传统钢模动辄数月的制备周期，这套模具从三维数据到完成模体打印仅需数十小时，非常适合新车型研发阶段的零部件快速验证，以及改装市场小众车型配件的小批量生产。设计时还特意在模体边缘预留了溢料槽，注塑时多余的熔料会进入溢料槽，避免飞边附着在制件本体上，减少后续去飞边的工作量，模体上的定位结构同时兼顾合模导向与装夹定位的作用，合模时不需要额外的导向件即可快速对准，降低操作门槛，即使是没有丰富注塑操作经验的人员，也可以快速完成合模、注塑、脱模的全套流程。
