赛车座椅支架注塑成型模具结构设计

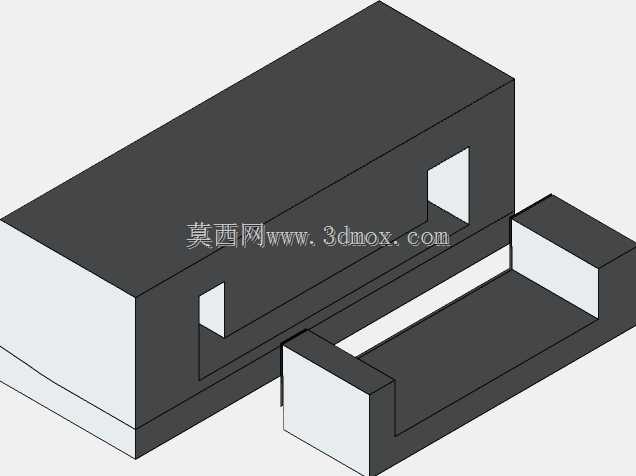

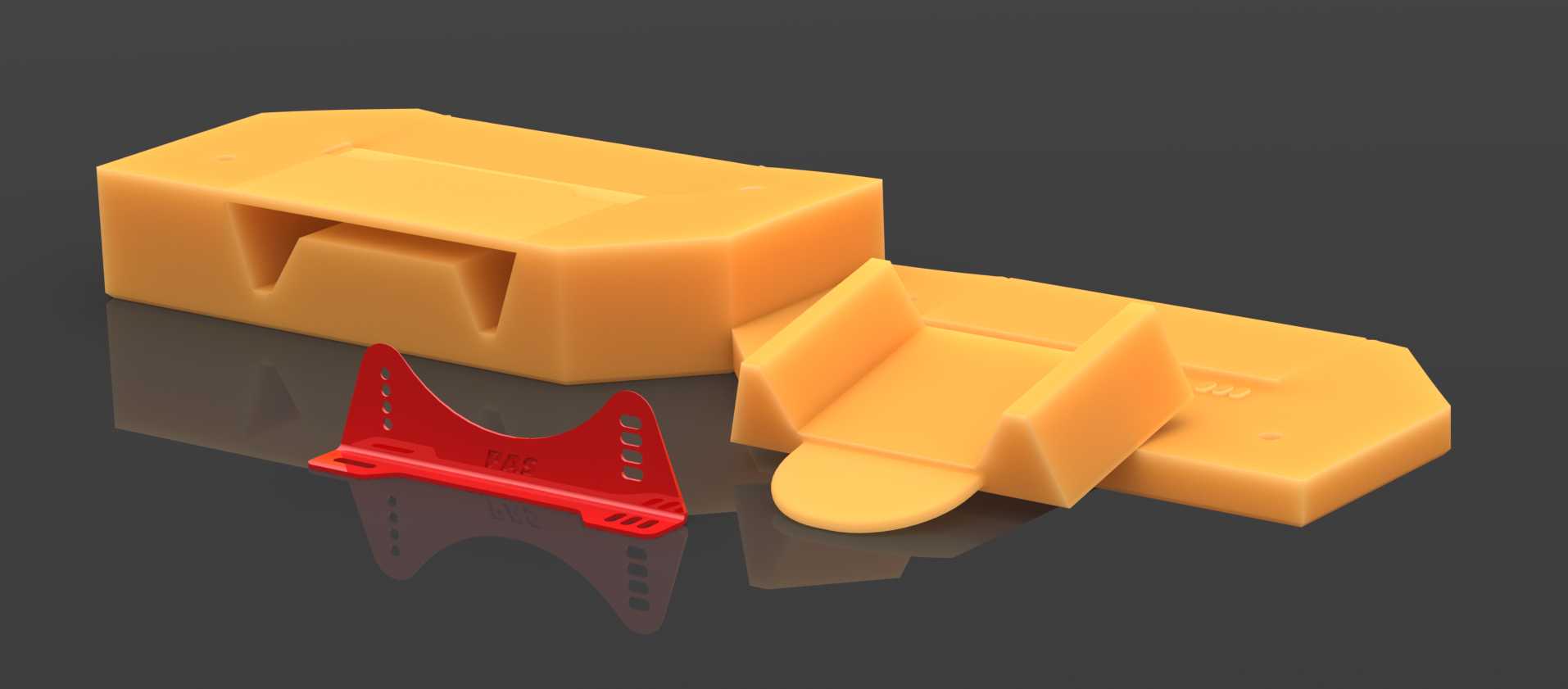

这套模具面向赛车改装领域的座椅支架小批量生产场景，适配竞技类赛车座舱内的座椅侧向支撑支架加工需求，可直接通过3D打印工艺快速制模，完成改性PP类工程塑料件的低压注塑成型，满足车队定制化改装、小批量试制的快速交付需求。模具整体采用分体式模腔结构设计，拆分逻辑充分考虑3D打印的成型角度限制，将倒扣位置的成型结构拆分至独立侧模镶块，无需额外设计复杂抽芯机构，既降低了模具打印过程中的支撑耗材用量，也能在注塑完成后实现快速脱模，单批次注塑周期可控制在12分钟以内，适配小批量定制件的生产节奏。从安装边界来看，模架整体采用矩形基准布局，上下模合模定位依靠模腔边缘的止口结构实现自定位，无需额外加装导柱导套，合模后整体外形可适配常规桌面型低压注塑机的装夹尺寸，模腔边缘预留的溢料槽宽度控制在3mm，深度0.8mm，可有效承接注塑过程中溢出的余料，减少飞边清理工作量。产品功能层面，成型后的座椅支架为赛车座椅侧向支撑的连接构件，支架上预留的多组安装孔位可适配不同管径的赛车防滚架安装点位，支撑面的弧度完全贴合赛车座椅玻璃钢壳体的背部曲面，安装后可有效分散座椅在高速过弯时承受的侧向载荷，避免座椅壳体出现应力开裂。设计过程中针对塑料件的收缩率做了0.3%的尺寸补偿，模腔表面做了0.2mm的抛光余量预留，打印完成后仅需简单打磨即可达到注塑所需的表面粗糙度，模具的进料口设置在模腔端部的侧方位置，进料流道采用梯形截面设计，可保证熔融塑料在模腔内的流动速度均匀，避免成型件出现缺胶、气泡等缺陷。分体式的模具结构也方便后续针对支架的局部结构做迭代修改，仅需重新打印对应位置的镶块即可完成模具调整，无需整体重制整套模具，大幅降低定制化改装过程中的模具迭代成本。
