汽车行李箱夹3D打印注塑成型模具

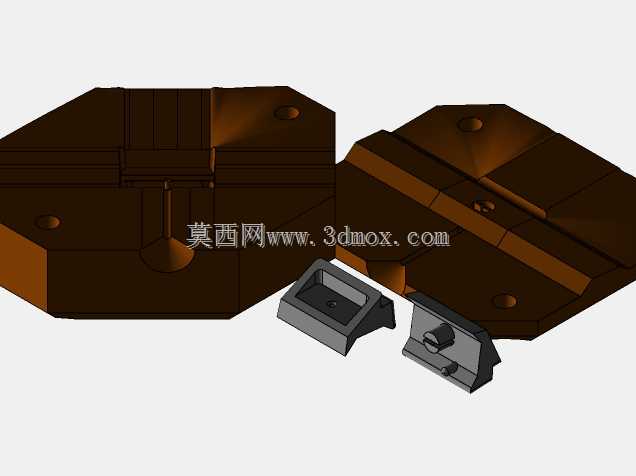

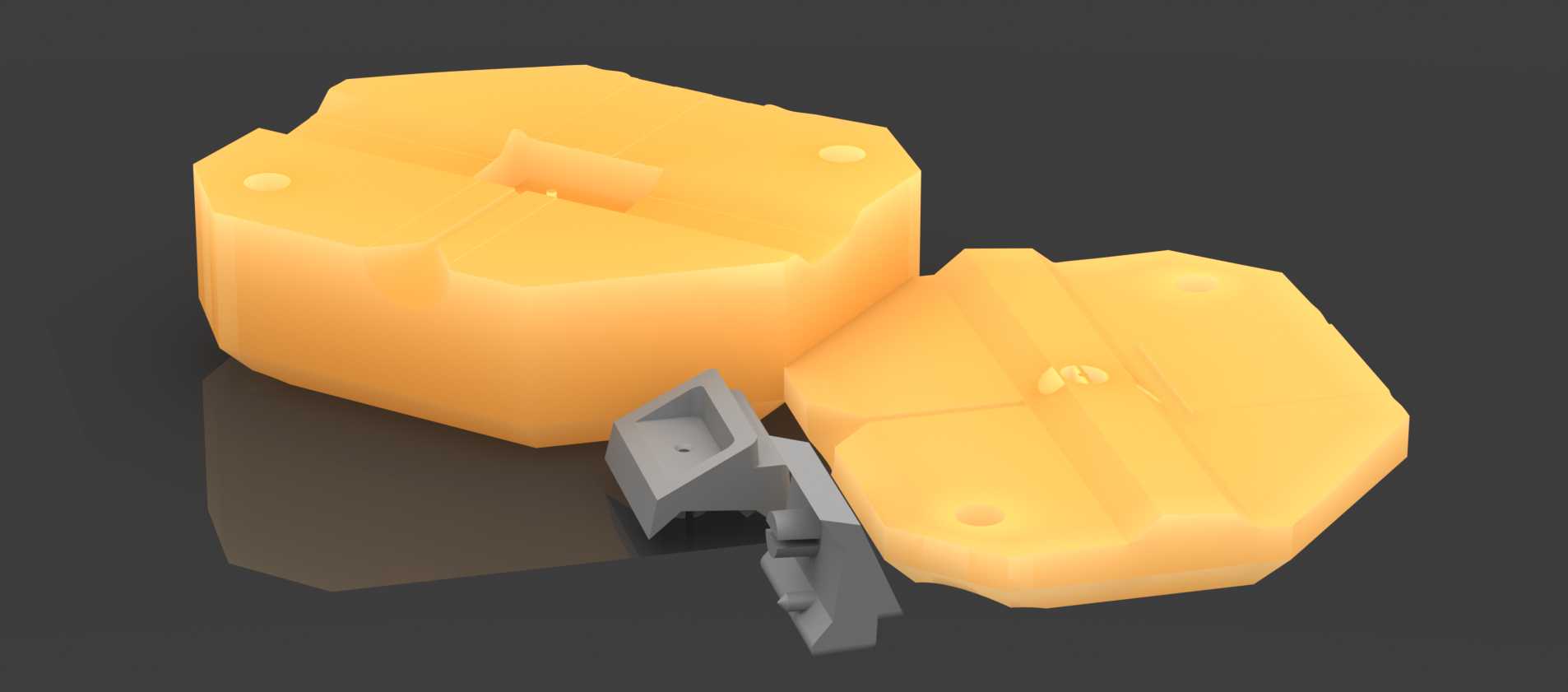

　　这套模具主要用于汽车行李箱夹类塑料卡扣件的小批量试制与打样生产，适配3D打印快速成型工艺，无需传统钢模的复杂开模流程，可直接通过光敏树脂或工程塑料打印获得模腔结构，快速产出样件验证装配匹配度。从结构上看，模具采用上下对开的分模设计，分模面沿着行李箱夹的最大轮廓线设置，避免出现倒扣结构导致脱模困难，模腔边缘做了0.2mm的圆角过渡，既可以减少打印过程中的支撑残留，也能避免合模时出现尖锐边磕碰损伤。模腔内部对应行李箱夹的卡扣卡位位置做了精准的凸台复刻，成型后卡扣的弹性变形量控制在0.3-0.5mm区间，刚好满足行李箱内饰装配时的卡接力度要求，不会出现卡接过松脱落或者过紧无法装配的问题。上下模的定位采用模体自带的止口结构，

　　止口配合间隙设置为0.1mm，打印完成后无需额外加装定位销，直接依靠止口即可完成合模定位，合模后模腔的错位量控制在0.05mm以内，保证成型件的壁厚均匀性，避免出现局部缺料或者飞边过厚的问题。模具的整体外形采用近似八边形的轮廓设计，相比传统方形模坯减少了30%左右的非必要打印体积，既可以缩短打印时长，也能降低打印材料的消耗，模体上预留的三个小圆点是排气槽点位，深度设置为0.15mm，打印时直接一体成型，注料时可以快速排出模腔内的空气，避免成型件内部出现气泡、缺料等缺陷。配套的小型金属结构件是模具的辅助脱模顶块，对应行李箱夹的刚性安装位，开模时可以通过该顶块均匀施力，将成型件从模腔中平稳顶出，避免顶出力集中导致塑料件出现变形、

　　白印等问题。在实际应用场景中，这类3D打印模具多用于汽车零部件开发阶段的样件快速验证，相比传统钢模开模周期可以缩短70%以上，成本仅为钢模的十分之一左右，适合100件以内的小批量样件生产，完全满足车型开发阶段的装配验证、性能测试需求。设计过程中充分考虑了3D打印的工艺特性，所有模腔结构均无小于45度的悬空面，打印时无需添加内部支撑，仅需在模体底部添加少量平台粘附支撑即可，打印完成后去除支撑的工作量极小，支撑残留面经过简单打磨即可达到合模要求。模体的壁厚设置为15mm，保证打印完成后模体具备足够的结构强度，注料过程中不会因为注塑压力出现模腔变形，同时也不会因为壁厚过大导致打印时间过长、材料浪费。
