3D打印电线接线线帽成型模具结构

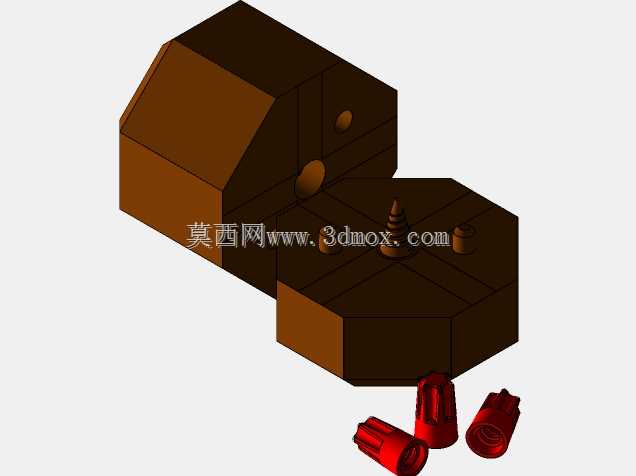

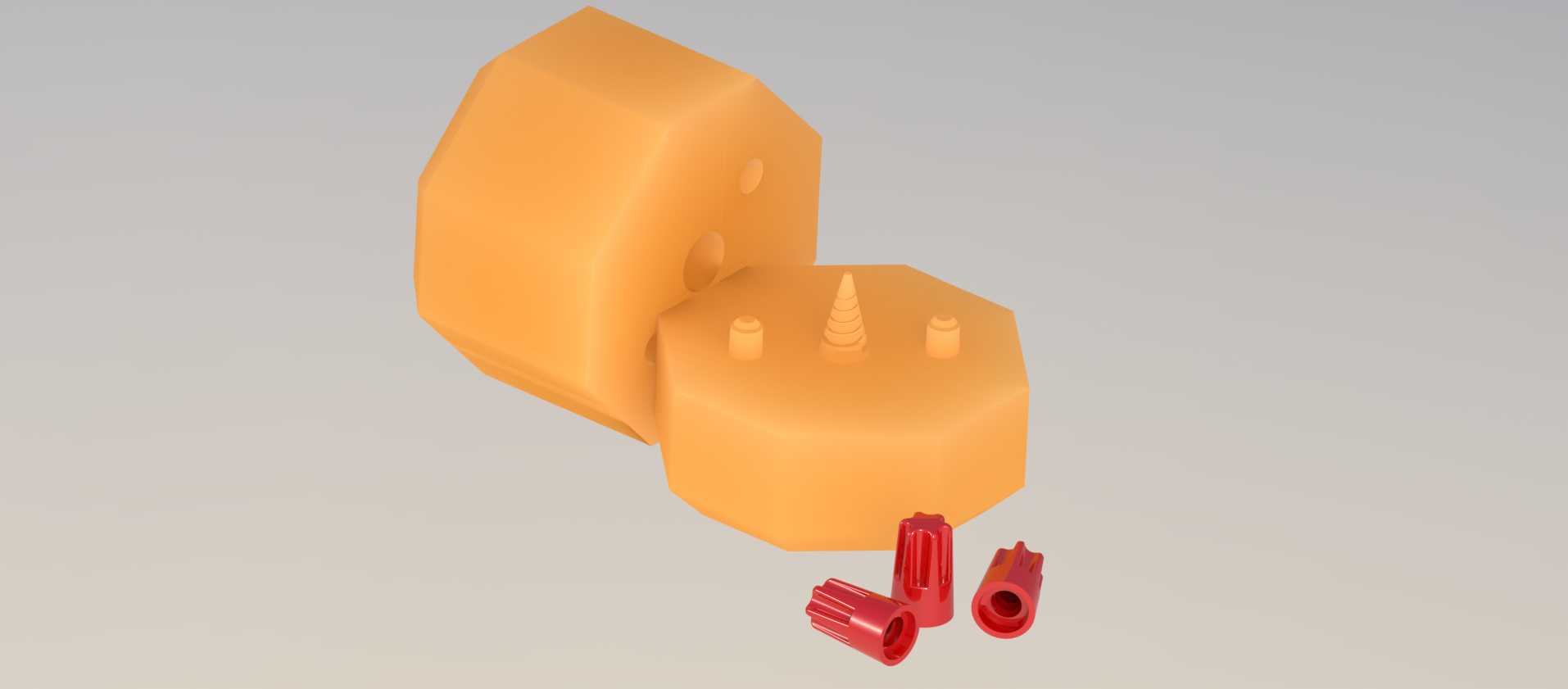

在低压电气布线作业场景里，电线端部的绝缘防护与线芯固定一直是现场施工的核心细节，传统压线帽依赖批量注塑生产，小批量定制或特殊线径适配时往往存在开模周期长、改型成本高的痛点，这套适配3D打印加工的线帽成型模具，正是针对小批量多规格的线帽生产需求设计，可直接通过桌面级FDM或光固化3D打印设备加工出模腔组件，无需传统金属模具的铣削、线切割工序，能快速完成特殊规格线帽的试制与小批量生产。从模具结构来看，整套模体采用分体式对合设计，上下模的分型面贴合线帽的外形轮廓，模腔内部精准复刻了压线帽的内锥锁紧结构与外部防滑筋位，合模时依靠模体自身的多边形外形实现周向定位，无需额外加装导柱导套，既简化了3D打印的支撑结构，也降低了合模对位的操作难度。模腔内部的成型凸起对应线帽的内孔与锁紧锥面，设计时预留了3D打印的收缩补偿量，针对PLA、ABS等常见打印耗材的收缩率做了尺寸修正，确保打印出的线帽成品内孔尺寸适配对应线径的铜芯导线，压接时能让线帽内部的金属衬套均匀抱紧线芯，不会出现压接偏斜、绝缘层破损的问题。安装使用时，这套模具可搭配小型台钳实现合模锁紧，模体的多边形外侧平面可直接与台钳钳口贴合，无需额外制作夹持工装，注料通道开设在模体的分型面边缘，注料时可通过注射器注入液态绝缘树脂或低熔点注塑原料，待固化后开模即可取出成品线帽。模体的外形尺寸控制在100mm见方以内，整体重量较轻，可直接放置在常规工作台面上操作，不需要占用大型注塑设备的工位，适合电气维修现场、实验室布线等小批量线帽需求的场景。设计过程中特意规避了传统模具的复杂流道与顶出机构，开模时可直接通过模体侧面的撬槽分离上下模，成品可直接从模腔中倒出，不需要额外的顶杆结构，既减少了3D打印的后处理工作量，也降低了模具使用过程中的零件损耗，模腔表面做了0.2mm的圆角过渡处理，既避免3D打印时出现应力集中导致的模腔开裂，也能让成品线帽的外表面更光滑，没有尖锐的飞边毛刺，压接操作时不会划伤施工人员的手部。针对不同线径的线帽生产需求，只需要更换对应规格的模腔镶件即可，模体的外部固定结构可通用，进一步降低了多规格生产的模具制作成本，适配现场快速改型的作业需求。
