医疗器械塑料外壳3D打印注塑模具结构

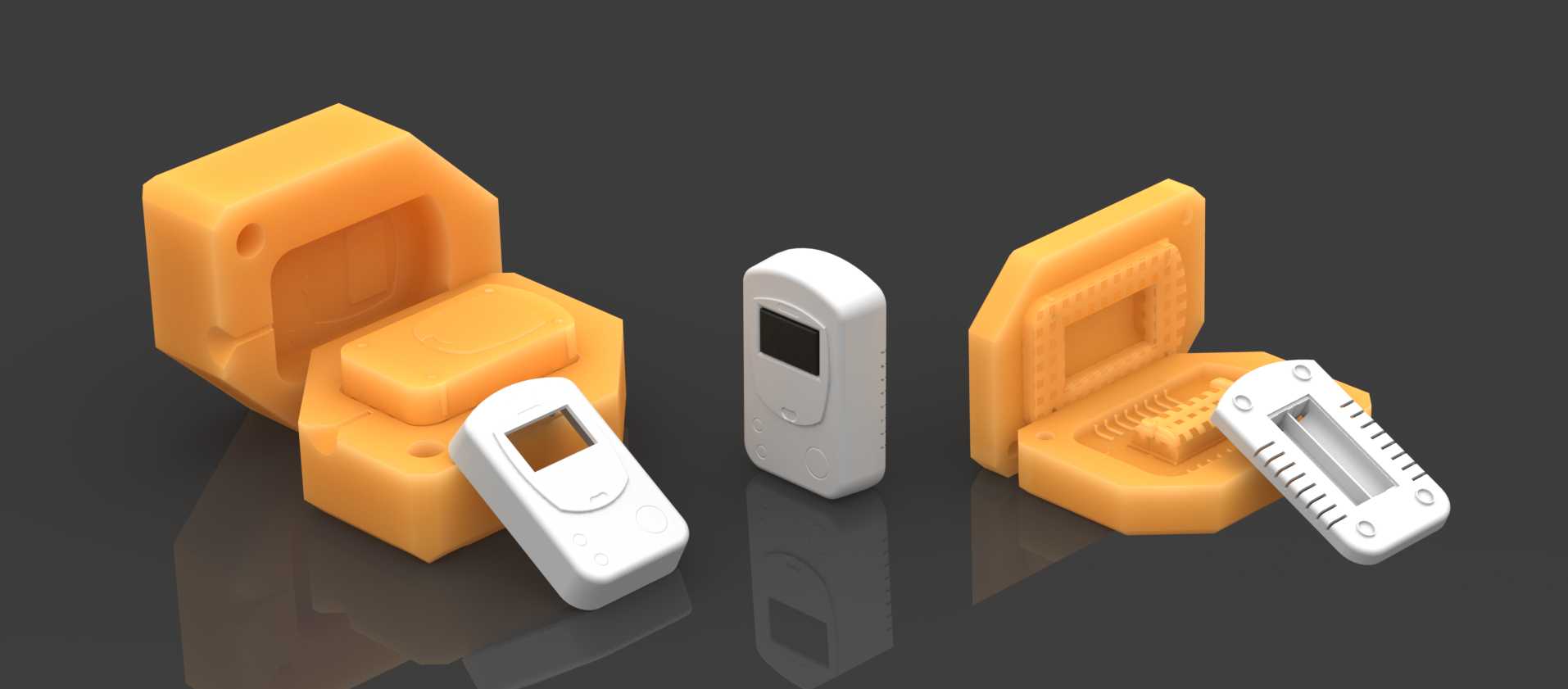

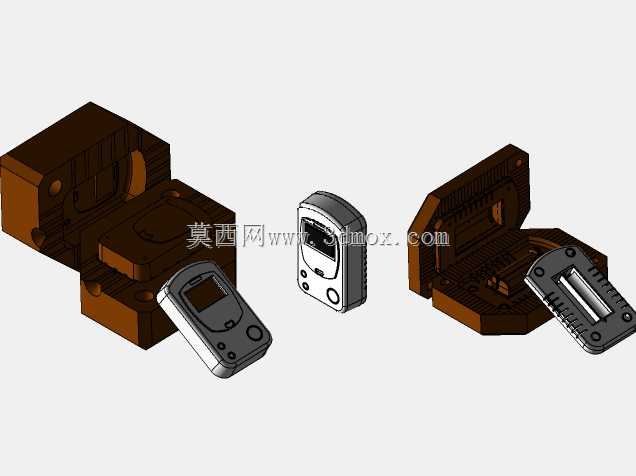

这套模具结构针对手持类医疗器械塑料外壳的量产前打样及小批量生产场景设计，适配3D打印快速制模的工艺路线，区别于传统钢模的长周期加工，可在产品迭代阶段快速完成外壳样件的试制验证，大幅缩短医疗设备从结构定稿到临床测试样件交付的周期。从实际用途来看，模具覆盖了手持检测类设备上下壳体、侧置按键盖板三类核心塑料件的成型需求，成型后的外壳可直接搭载内部检测电路板、供电模块与传感组件，满足设备握持操作、内部元器件防护、外观面质感统一的使用要求。功能特性上，模具分型面完全贴合外壳的曲面造型走势，避开了外观面的熔接痕位置，上下模合模定位采用锥面精准导向，避免3D打印模具因材料收缩出现的合模错位问题；型腔内部预留了外壳卡扣、安装柱的成型位，无需后续二次加工即可完成壳体的自扣合装配，针对外壳的显示屏开窗位置，模具做了局部镶件设计，可根据不同屏幕尺寸快速更换镶件调整开窗规格，无需重新制作整套模体。设计思路层面，整套模具优先考虑3D打印工艺的成型限制，将所有内凹倒扣结构做了斜顶拆分处理，拆分后的斜顶部件无尖锐夹角，最小壁厚控制在3D打印可稳定成型的阈值以上，避免打印过程中出现翘曲、缺料问题；模腔的收缩率完全适配常用ABS、医用级PC塑料的成型收缩参数，保证打样件与最终量产钢模产出的外壳尺寸偏差控制在合理范围内。外形尺寸与安装边界上，单套模具的整体外轮廓适配常规桌面级FDM及光固化3D打印机的成型仓尺寸，无需拆分打印即可完成整模制作，模架部分预留了通用的安装孔位，可直接固定在小型手动注塑台或者低压注胶设备上完成注料成型，模具的浇口位置设置在壳体非外观面的边缘处，浇口残留痕迹小，后续仅需简单打磨即可满足外观要求，同时排气槽沿着分型面均匀分布，避免注料过程中出现困气导致的壳体缺料、气泡问题，保证成型后的外壳壁厚均匀，无明显缩痕，满足医疗设备对外壳尺寸精度与外观质量的验证要求。
