塑料电子设备后壳注塑成型模具结构

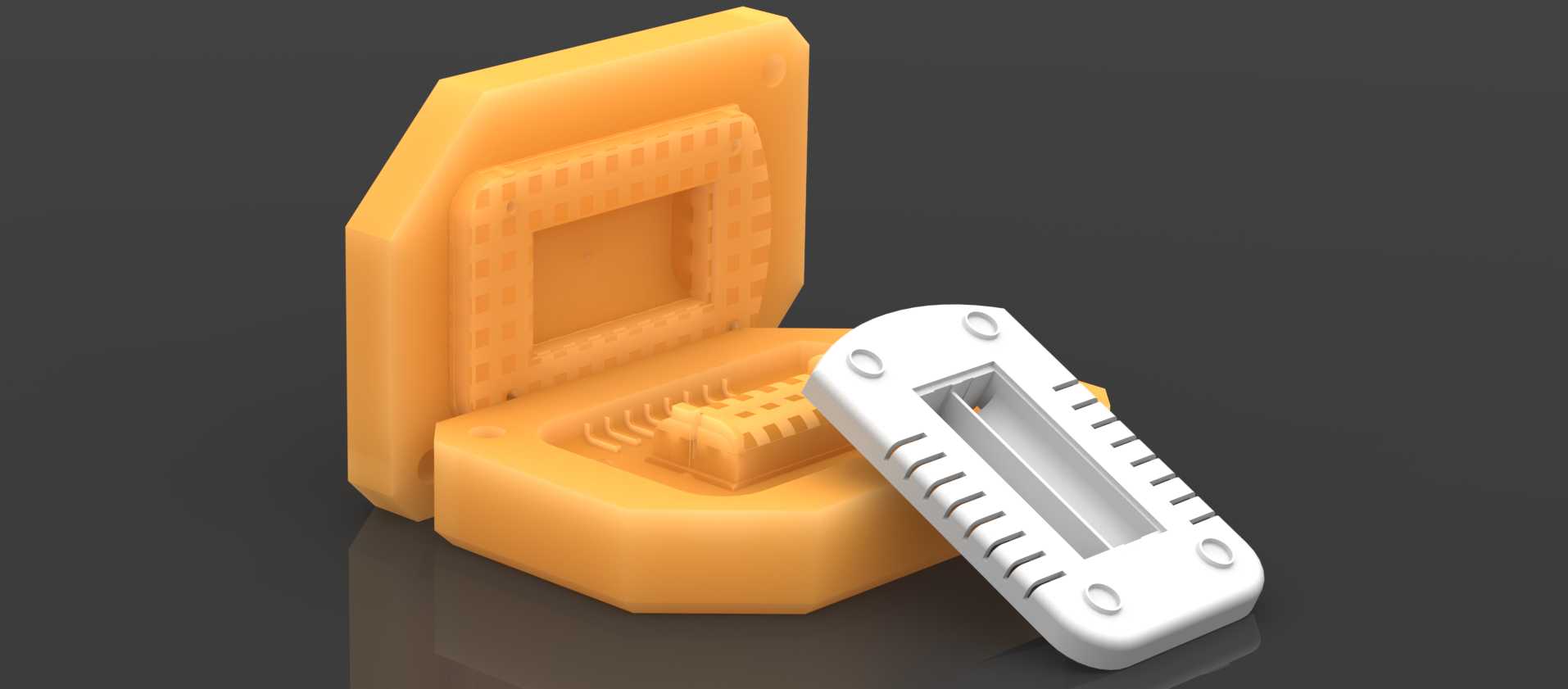

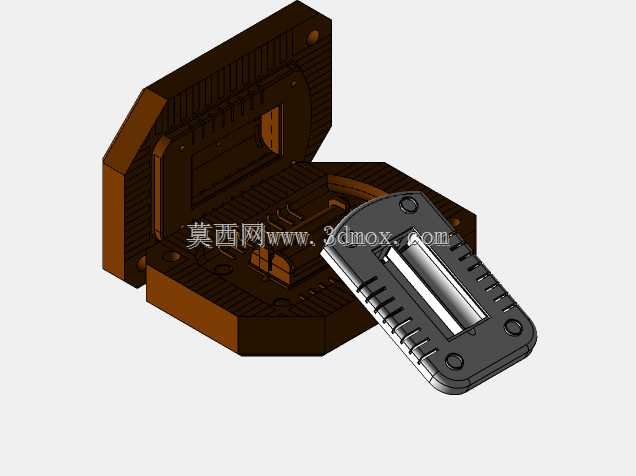

这套模具对应小型塑料电子设备后壳的成型工序，适配小批量试制场景下的3D打印快速制模需求，无需开制传统钢模即可完成样件的小批量生产验证。从成型逻辑来看，模具采用上下对合的开模结构，分型面贴合后壳的最大轮廓边界，合模后形成的封闭型腔完全匹配后壳的外形结构，型腔内部预留了卡扣位、安装柱的成型槽，能够一次成型出后壳的所有外部结构与内部安装特征，无需后续二次加工处理。模具的成型面做了对应脱模斜度的处理，避免3D打印制作的模腔在脱模时出现粘模、拉伤塑件表面的问题，模腔边缘的溢料槽设计能够容纳合模时溢出的少量熔融塑料，减少飞边的产生，降低后续塑件的修整工作量。配套成型的白色塑件为电子设备后壳，壳体四周的四个沉头孔对应设备组装时的螺丝安装位，孔位深度与直径匹配常用的自攻螺丝规格，安装时无需额外扩孔即可直接完成锁紧固定；壳体侧边的等距刻度槽为设备的功能标识位，成型时直接在塑件表面做出凹槽结构，后续可通过填漆工艺完成标识制作，无需额外丝印或激光雕刻工序。模具的外形采用切角式六边形结构，相比方形模具减少了多余的边角材料，在3D打印制作时能够降低材料消耗，同时切角后的结构更便于手动开模时的受力操作，无需额外的开模辅助工具即可完成上下模的分离。模腔内部的加强筋成型位对应后壳内部的加强结构，能够保证成型后的后壳在壁厚均匀的前提下具备足够的结构强度，避免壳体受外力时出现变形断裂的问题，筋位的厚度遵循塑料件成型的壁厚均匀原则，防止成型时出现缩痕、缺料等缺陷。这套模具的设计完全适配3D打印的工艺特性，没有传统钢模所需的冷却水道、顶出机构等复杂结构，整体结构简单易制作，非常适合产品研发阶段的样件快速验证，能够在产品开模前完成结构装配、外观效果的验证工作，大幅缩短产品的研发周期，降低前期开模的风险成本。
