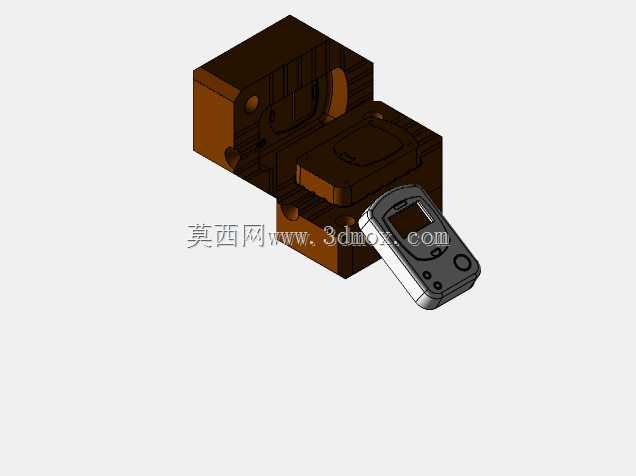

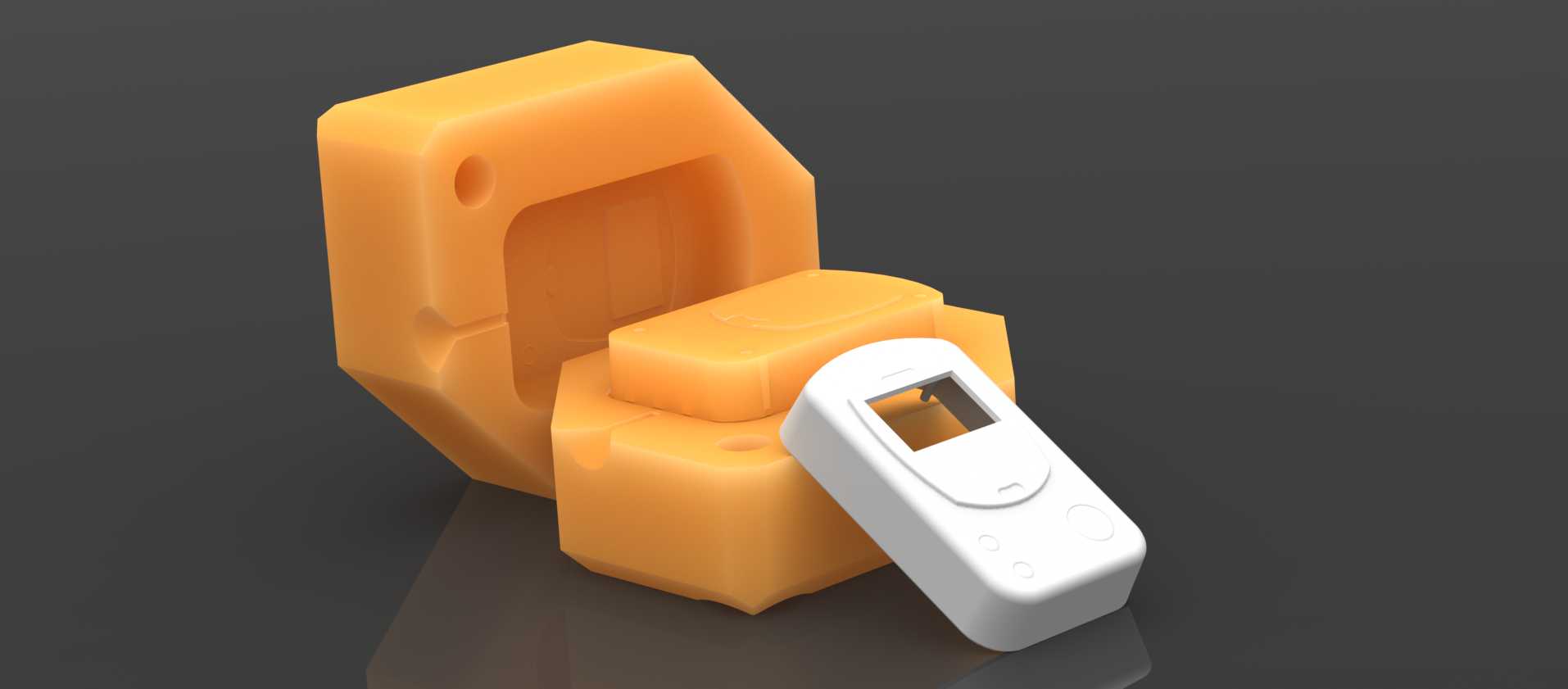

电子设备前盖3D打印注塑模具结构

这套模具结构针对小型手持电子设备前盖的成型需求设计，适配3D打印快速制模的工艺路线，区别于传统钢模的复杂流道与冷却系统，整体结构做了针对性简化，兼顾小批量试制阶段的成型精度与制造成本。从实际应用场景来看，这类模具多用于消费电子新品研发阶段的手板验证、小批量市场试产环节，不需要投入高额的钢模开模成本，能快速拿到可用于装配测试的塑料壳体样件，缩短产品研发的迭代周期。模具的分型面沿着电子前盖的最大轮廓线设置，避开了壳体表面的按键凸台、显示屏开孔区域，能最大程度减少合模错位带来的飞边问题，后续修模的工作量也能得到有效控制。模腔的尺寸公差按照电子壳体的装配要求设定，预留了塑料成型后的收缩余量，针对ABS类常用3D打印注塑耗材的收缩率做了尺寸补偿，保证成型后的前盖能和内部的电路板、按键、显示屏组件顺利装配，不会出现卡扣错位、安装孔位偏移的问题。模具的上下模导向结构采用了直身定位块设计，没有使用传统的导柱导套，一方面是适配3D打印的加工特性，减少装配环节的配做工作量，另一方面也能满足小批量生产过程中的合模定位精度要求，不会因为反复开合模出现定位偏移。在成型功能设计上，模腔内部针对前盖的显示屏窗口位置做了碰穿结构，直接成型出窗口的通孔，不需要后续二次铣削加工；表面的按键凸位、侧边的卡扣结构都直接在模腔上加工出对应特征，成型后的壳体只需要简单去除浇口毛刺就能进入装配环节。模具的浇口设置在壳体的非外观侧边位置，采用侧浇口进料，能保证塑料熔体快速充满整个模腔，同时浇口残留的位置在产品装配后会被隐藏，不会影响产品的外观质感。安装边界方面，这套模具的整体外形尺寸适配小型桌面式注塑机的安装平台，模架的安装孔位按照通用小型注塑机的模板间距设置，不需要额外做转接板就能直接装夹使用，模温控制也不需要复杂的水路，依靠模具自身的散热就能满足3D打印模具的成型温度要求，适合研发车间的小批量快速生产场景。
