紫外线传感器外壳3D打印成型模具组

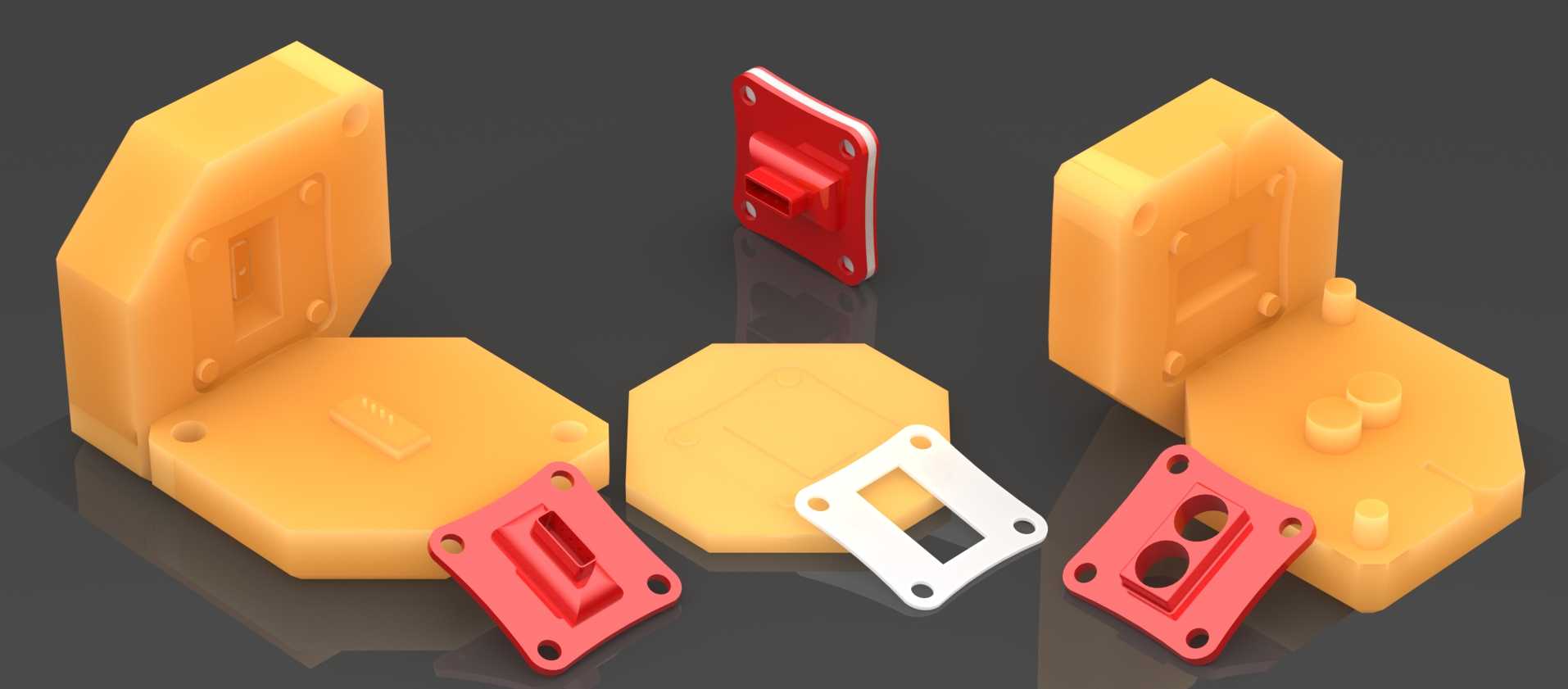

这套模具组专门服务于紫外线传感器外壳的小批量试制与定制化生产场景，适配户外环境监测、工业UV辐照检测、穿戴式紫外线预警设备等多类终端产品的外壳加工需求，所有模腔与模架结构均针对3D打印工艺做了适配优化，无需传统模具的复杂钢料切削与热处理工序，可快速完成传感器外壳的打样验证。从结构功能来看，整套模具拆分出上下合模主体、定位密封垫片、成型镶件多个独立部件，黄色模架部分承担合模导向与型腔支撑作用，边角做了大圆角过渡处理，避免3D打印过程中出现应力集中导致的翘曲变形，合模面预留了0.1mm的溢料槽，能有效控制打印成型时的材料溢出，减少后续外壳件的飞边打磨工作量。红色与白色的镶件分别对应外壳上的安装孔位、接口卡槽的成型结构，每个镶件都设计了带定位凸台的安装结构，可直接嵌入模架对应的卡槽内，更换不同镶件就能适配不同接口规格的紫外线传感器外壳生产，无需重新制作整套模架，大幅压缩定制产品的开模周期。设计过程中优先考虑了3D打印的工艺边界，所有模腔内壁的拔模斜度设置为1.5度，既保证打印完成后外壳件能顺利脱模，又不会因为斜度过大导致外壳壁厚出现明显偏差，所有安装孔位的同轴度公差控制在0.05mm以内，保证后续传感器电路板与感光窗口的装配精度。安装尺寸方面，整套模具合模后的整体外轮廓适配常规桌面级FDM与光固化3D打印机的成型平台，无需拆分打印即可一次完成模架主体制作，模架上预留的固定孔位可直接配合M3螺丝固定在打印机工作平台上，避免打印过程中模架移位导致的成型偏差。针对紫外线传感器外壳的使用需求，模腔表面做了0.2mm的粗糙度预留处理，打印完成的外壳件无需额外抛光就能达到哑光防护效果，可减少户外使用时阳光反射对传感器感光精度的干扰，同时模具上预留的浇注口位置对应外壳的非外观面，后续去除浇注口残留时不会破坏外壳的外观完整性。
