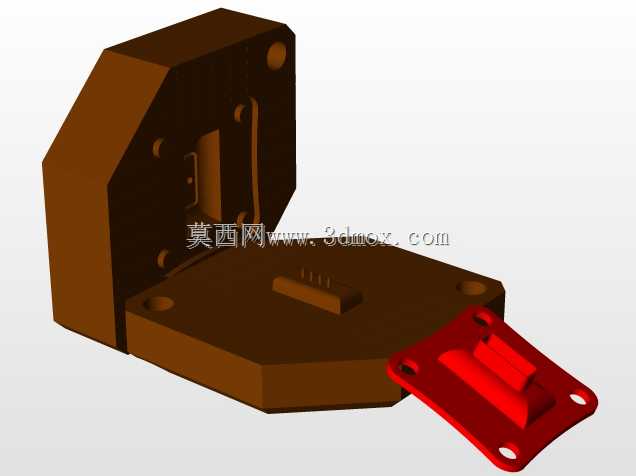

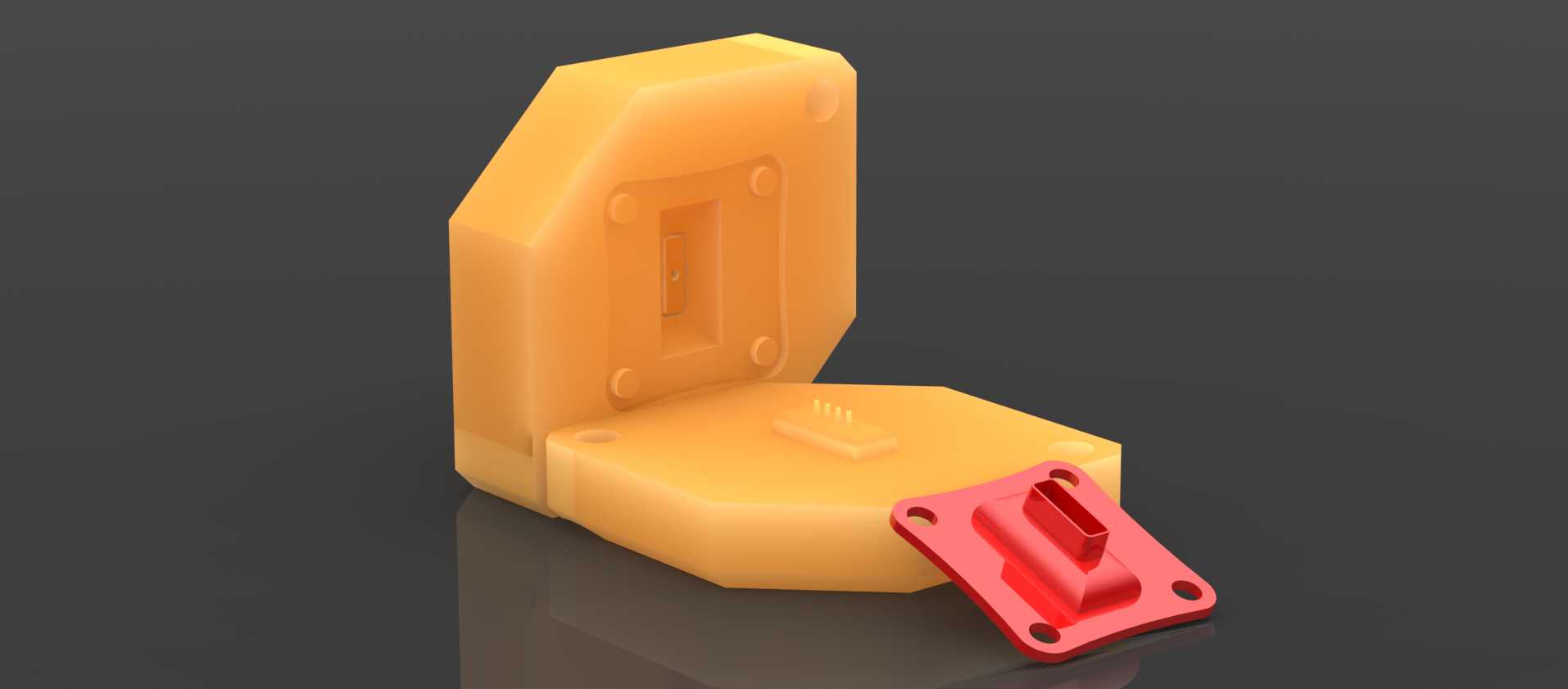

紫外线传感器背板注塑成型模具结构

这套模具对应紫外线传感器背板的批量成型工序，属于传感器生产环节里的核心工装部件，整套模腔分为两个独立成型工位，适配3D打印快速制模的小批量试制场景，也可作为量产钢模开模前的结构验证载体。从实际产线应用来看，紫外线传感器多用于工业UV固化设备的辐照强度监测、户外紫外线指数检测设备、印刷行业UV固化工位的实时参数采集场景，背板作为传感器核心电路与感光元件的承载结构件，需要兼顾安装定位精度、壳体装配贴合度与长期使用的结构稳定性，模具的分型面设计直接决定了成型件的飞边控制精度与后续装配公差余量。

设计过程中优先考虑了成型件的脱模斜度，模腔内壁做了均匀的1.2度斜度处理，避免软胶材质脱模时出现表面拉伤，同时针对背板上四个安装孔位做了镶件式型芯设计，方便后续根据安装螺丝的规格调整孔径尺寸，不需要整体重做模腔。模体的主体基座采用了多边形切边设计，并非规则矩形结构，这是为了适配3D打印制模时的摆放角度，减少打印过程中的支撑结构用量，同时降低打印完成后的支撑去除工作量，模体边角处做了R3的圆角过渡，避免打印过程中出现应力集中导致的模体开裂。

从安装边界来看，整套模具合模后的总高度控制在120mm以内，基座最大外接圆直径为180mm，适配常规桌面级3D打印机的成型幅面，不需要拆分打印即可完成整套模体制作。模腔内部针对背板上的凸起定位筋做了0.2mm的余量预留，考虑到3D打印耗材的成型收缩率，预留的收缩补偿量可以保证成型后的背板筋位尺寸刚好匹配传感器壳体的装配卡槽，不需要二次修配即可完成组装。动模侧设置了两个深度为2mm的定位凹坑，合模时与定模侧的定位凸台配合，合模定位精度可以控制在0.1mm以内，避免合模错位导致的成型件壁厚不均问题。

实际使用时，这套模具适配低硬度的聚氨酯类浇注材料，也可用于小批量ABS材质的低压注塑成型，成型后的背板表面粗糙度可以达到Ra3.2，不需要额外打磨即可直接进入后续的电路装配工序。针对传感器背板上的感光窗口避让位，模腔里做了独立的小镶件结构，成型后窗口位置的平面度可以控制在0.05mm以内，保证感光元件安装后与窗口的贴合度，避免出现漏光影响检测精度的问题。两个模腔的流道采用了平衡式布局，进胶点设置在背板的非装配面边缘，进胶点直径控制在1.5mm，成型后去除浇口的痕迹不会影响背板的装配贴合面，减少后续的浇口处理工作量。
