传感器外壳注塑成型3D打印模具结构

这套模具结构针对小型传感器外壳的小批量试制场景设计，适配3D打印快速制模的工艺特性，区别于传统钢模的复杂冷却与顶出系统，整体结构做了针对性简化，满足小批量样件生产的成型精度要求。从实际应用场景来看，这类模具多用于传感器研发阶段的样件验证、小批量试产环节，无需投入高额的钢模开模成本，能快速拿到可用于装配测试的外壳样件，缩短研发迭代周期，适配消费电子、工业传感领域的快速验证需求。

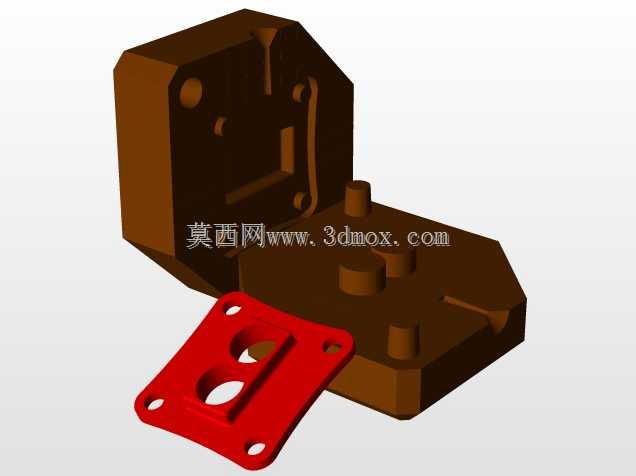

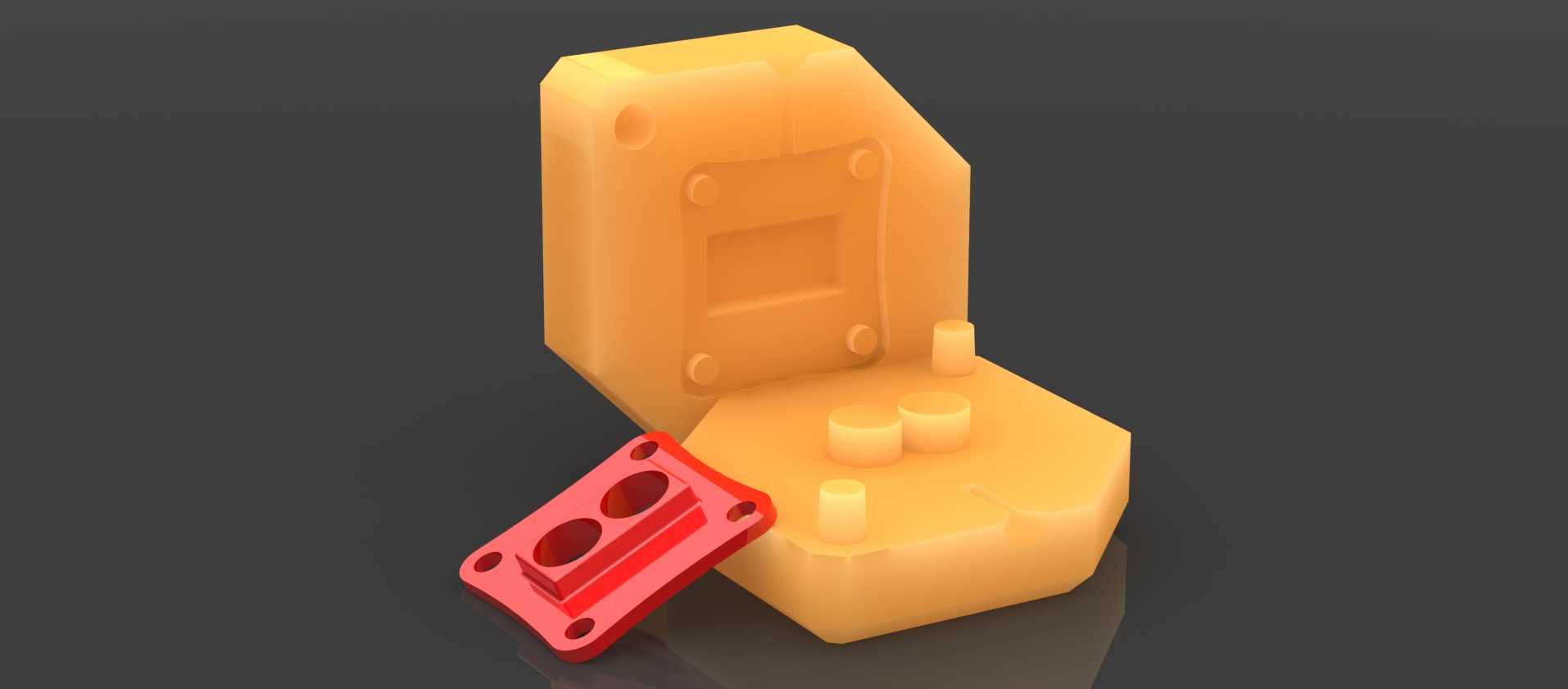

模具分为上下两个模腔组件，图中展示的是其中第一套模腔结构，模腔主体的分型面沿着传感器外壳的最大轮廓线设置，避免出现倒扣结构导致的脱模困难，针对外壳上的定位柱、安装凸台结构，在模腔上直接做了一体式的型腔凸台，无需额外镶嵌镶件，适配3D打印一次成型的加工特性，减少后续装配带来的精度误差。红色的成型组件对应外壳上的双安装孔位结构，该部分做了独立的模块化设计，一方面是因为该位置的孔位精度要求较高，3D打印后可单独做后处理打磨保证孔径公差，另一方面如果后续孔位尺寸调整，只需单独更换该小块组件，无需重新打印整套模体，降低迭代成本。

从安装边界来看，整套模体的外形适配常规小型台式注塑机的模架安装尺寸，模体四周预留了统一的装夹定位边，厚度方向的尺寸满足小型注塑机的开模行程要求，无需额外加装模架即可直接装夹使用。设计过程中针对3D打印材料的耐热性与强度特性，模腔的壁厚做了均匀化处理，避免壁厚差异过大导致注塑过程中受热不均出现模体变形，进料口设置在模腔的侧端边缘，位置避开外壳的外观面，保证成型后外壳的外观质量，同时进料口的凝料可通过手工修剪快速去除，无需后续复杂的后处理工序。

成型过程中，熔融的塑料注入闭合的模腔后，依靠3D打印材料本身的耐热性维持短时间的保压，冷却后开模即可取出成型的传感器外壳，模腔内部的脱模斜度统一设置为1.5度，既不会影响外壳的尺寸精度，又能保证塑料件冷却收缩后顺利脱模，不会出现粘模的问题。针对外壳内部的加强筋结构，模腔上对应的凹槽做了圆角过渡处理，避免3D打印过程中出现应力集中导致的模体开裂，同时也能减少注塑时的应力残留，提升成型件的结构强度。整套结构没有复杂的顶出机构，开模后可通过简易的顶杆从模体预留的顶出孔直接将塑件顶出，操作门槛低，适配小批量生产场景下的快速作业需求，不需要复杂的模具操作经验即可完成成型作业。
