手动标签制造用打印轮注塑模具结构

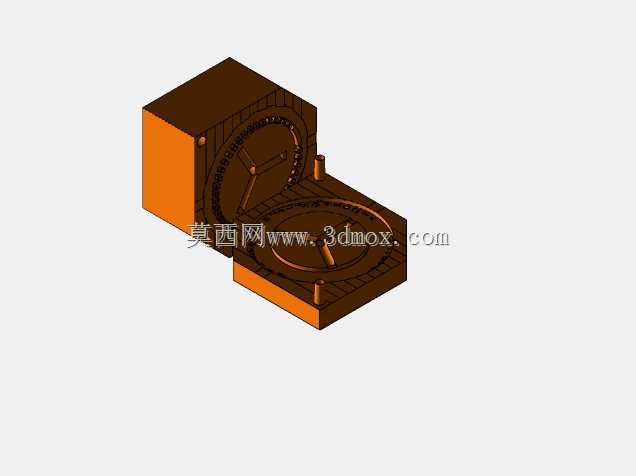

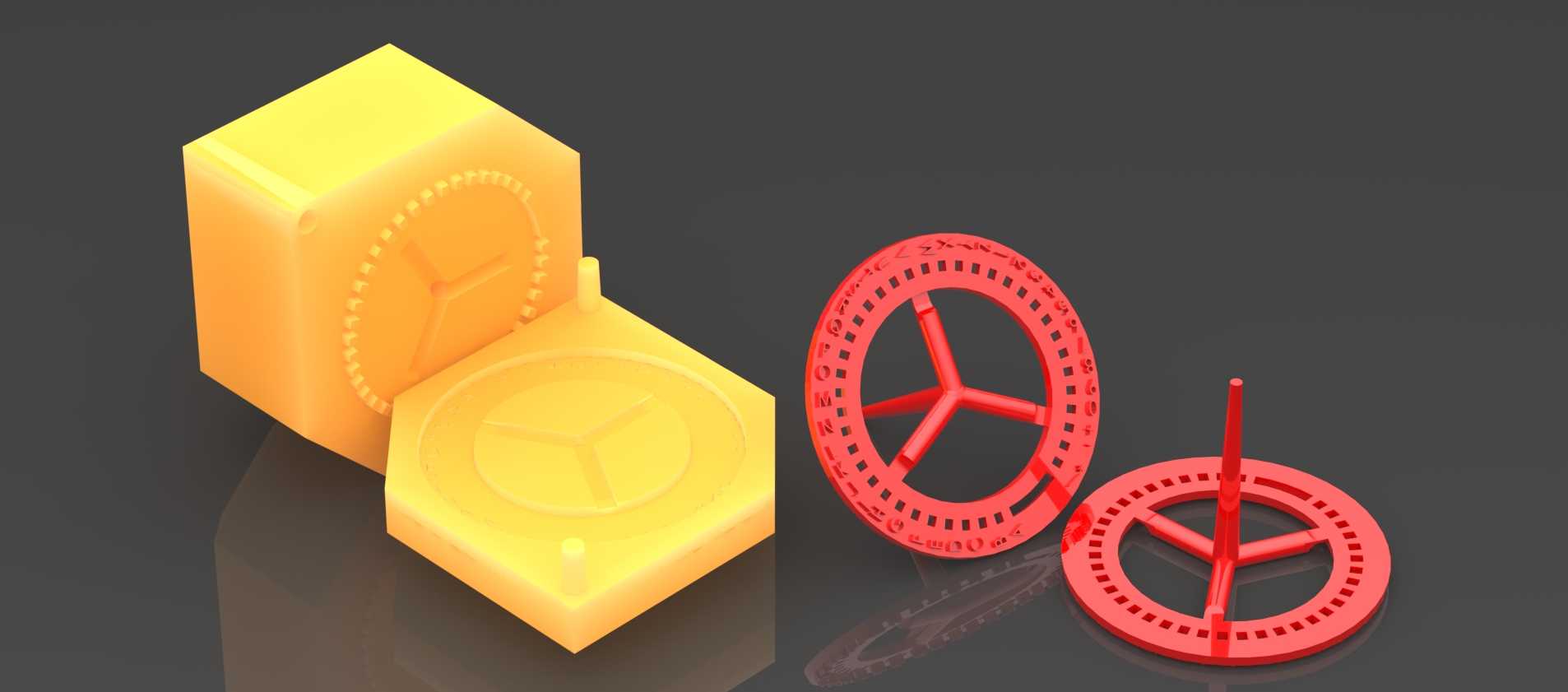

这套模具面向手动标签生产商的打印轮成型需求，适配3D打印快速制模的小批量生产场景，核心解决手动标签设备上字符打印轮的快速交付、小批量定制化生产痛点。日常手动标签打码作业中，打印轮是直接接触标签带、完成字符转印的核心执行部件，轮体表面需要均匀排布字符定位孔位，中心支撑结构需要兼顾转动顺滑性与结构强度，传统机加工方式制作这类异形带密集孔位的轮体，不仅加工周期长，小批量订单的单件成本也居高不下，采用3D打印制作模具再完成注塑成型的方案，刚好匹配这类小批量定制标签耗材的生产节奏。从结构设计来看，模具分为上下两个模腔块，模腔内部直接成型打印轮的外缘齿孔、三辐条支撑结构以及中心定位轴柱，模腔边缘设置的定位凸台与定位凹槽，合模时可以精准对齐，避免注塑时出现飞边、错位的问题，模腔表面做了抛光处理，保证注塑成型后的打印轮表面光滑，不会出现毛刺卡滞标签带的情况。两个打印轮成品采用辐条式支撑结构，相比实心轮体，既减轻了自身重量，降低手动转动标签机时的操作阻力，也减少了注塑时的材料用量，同时辐条的分布角度经过受力校核，长期转动按压不会出现辐条断裂变形的问题；轮体外缘均匀排布的定位孔，和标签机内的进给棘爪精准匹配，保证标签进给步距一致，不会出现字符错位、印标偏移的问题。安装边界上，模具的外形采用带定位止口的方块结构，不需要额外定制模架，直接可以适配桌面级小型注塑机的装夹尺寸，上下模的合模导向柱直接集成在模体上，不需要额外加装导向配件，小批量生产时可以快速装夹换模；成型后的打印轮中心孔尺寸适配常规手动标签机的转轴直径，不需要二次加工就可以直接装配使用，轮体的厚度尺寸严格匹配标签机的走带间隙，装配后不会出现轮体蹭到机壳、卡滞标签带的问题。设计过程中特意将浇口位置设置在轮体中心轴柱的顶端，注塑时熔融塑料从中心向四周辐条、外缘均匀填充，避免出现局部缺料、熔接痕的问题，同时浇口残留的凸起在装配时会藏入转轴的避让槽内，不会影响轮体的转动精度；模具的排气槽开设在轮体外缘的孔位末端，注塑时可以快速排出模腔内的空气，避免孔位边缘出现气泡、缺料的缺陷，保证每个定位孔的尺寸精度一致，和进给棘爪配合时不会出现跳齿、进给不准的问题。
