手推车橡胶把手注塑成型模具结构

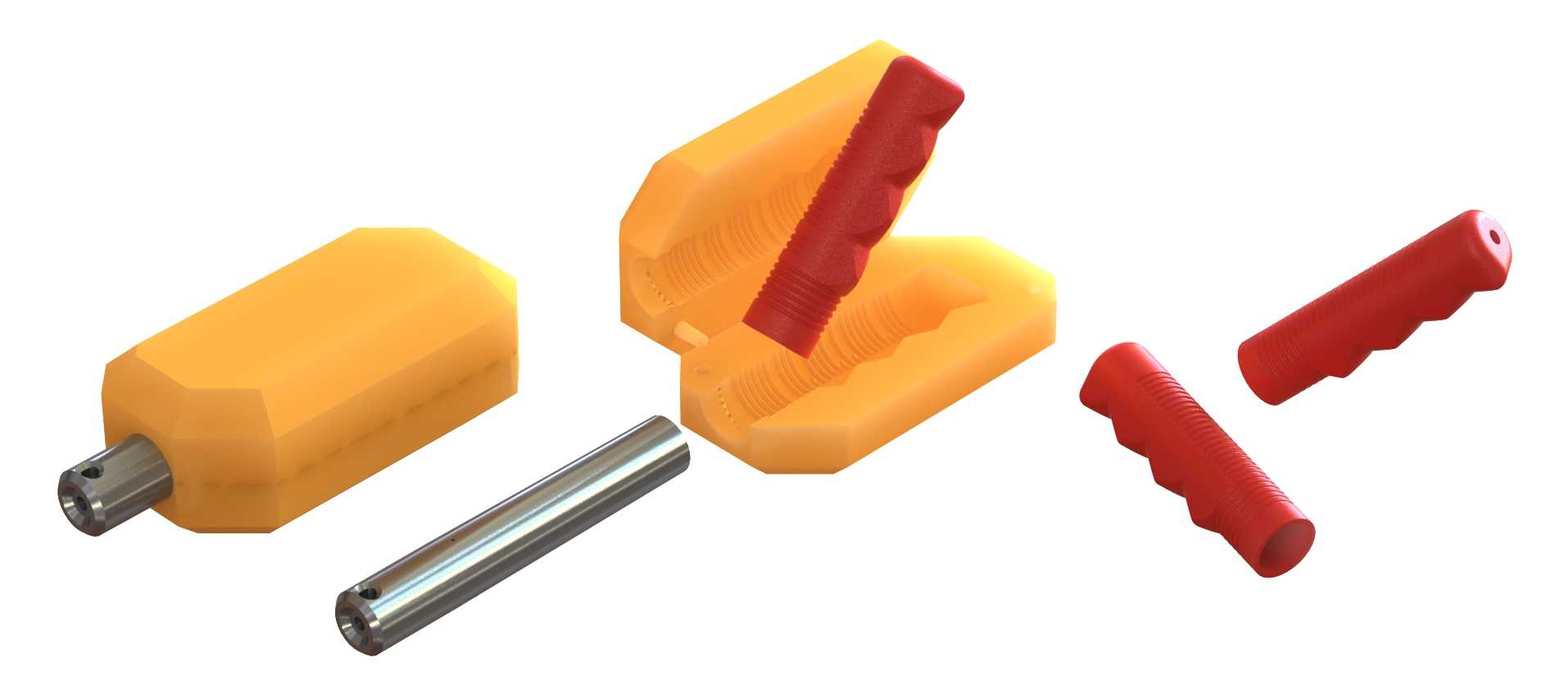

这款模具主要面向手推车配套橡胶把手的小批量定制生产场景，适配3D打印快速制模的加工工艺，无需传统钢模的复杂开模流程，能快速完成橡胶把手的样件试制与小批量交付，尤其适合非标手推车改装、定制化仓储搬运设备的配套配件生产场景。整套模具采用哈夫式对开结构，模腔完全匹配橡胶把手的人体工学曲面造型，把手表面的防滑波浪纹理直接在模腔内做成型处理，注塑完成后无需额外二次表面加工，就能直接得到带防滑纹路的成品把手，减少后续工序的加工成本。模具的合模定位依靠模体本身的止口结构完成，无需额外加装复杂定位销，3D打印制作时就能一体成型定位结构，合模后模腔的错位公差可控制在0.1mm以内，能保证成型后的把手壁厚均匀，不会出现局部缺胶、飞边过厚的问题。模体的外形做了切边处理，去掉了多余的冗余结构，既减少3D打印的材料消耗，也能让模具在简易台钳上就能完成装夹固定，不需要配套专用的模架，适配小型作坊、试制车间的简易生产条件。模具配套的金属芯轴用于成型把手的内孔安装位，芯轴两端做了定位卡槽，合模时能直接卡入模体两端的定位槽内，保证成型后的把手内孔与外圆的同轴度，后续装配到手推车的金属推杆上时，不需要额外修配内孔就能直接压装到位，配合间隙控制在合理的过渡配合区间，装配后不会出现把手松动、转动的问题。成型时将液态橡胶注入模腔后，合模加压等待固化完成，即可开模取出成品，对开的模体能让脱模过程更顺畅，不会因为把手表面的防滑纹路出现粘模、拉坏成品的问题，整套模具的结构设计充分考虑了3D打印制模的工艺特性，没有传统钢模的复杂冷却、顶出结构，依靠自然冷却就能完成固化，开模后直接手动取出工件即可，操作门槛低，不需要专业的注塑设备操作经验就能完成生产。
