立体摄像机外壳注塑成型模具结构

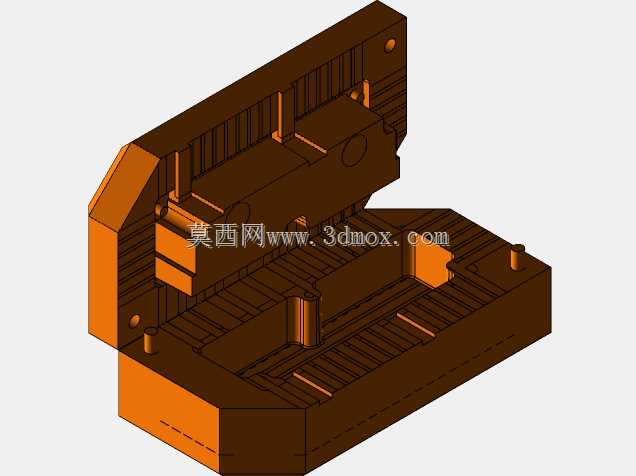

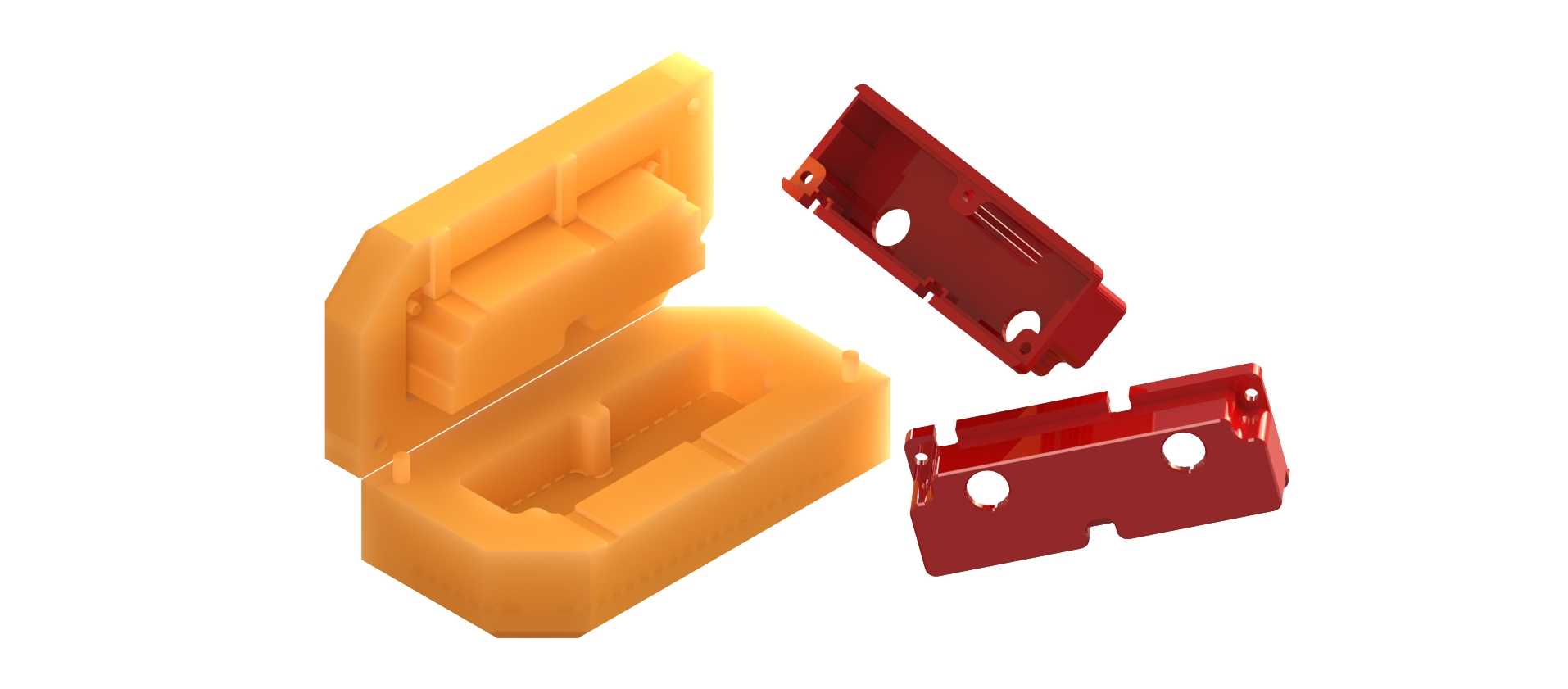

这套模具针对消费级立体摄像机外壳的小批量原型生产场景设计，适配3D打印快速制模的工艺路线，无需开制传统钢模即可完成外壳样件的快速试制，能大幅缩短影像类消费电子从结构定稿到手板验证的周期。从结构拆分来看，模具分为上下模腔与两个侧抽芯成型件，模腔整体采用随形包覆设计，完全匹配摄像机外壳的异形曲面轮廓，合模后型腔的贴合间隙控制在0.1mm以内，可避免注料过程中出现飞边、缺料等成型缺陷。上下模腔的导向结构采用模体自带的定位凸台与凹槽配合，无需额外加装导柱导套，简化了3D打印制模的后处理工序，合模时依靠凸台的斜面导向即可快速完成对位，适合小批量试制阶段的频繁拆装操作。两个侧成型件分别对应外壳上的镜头安装孔、侧边定位卡槽结构，侧件与主模腔的配合采用插穿定位，注料时可承受熔融塑料的侧向压力不会发生位移，成型后开模时先抽出两个侧成型件，再分离上下模腔即可完整取出外壳样件，不会出现结构卡滞导致的样件损坏。设计过程中充分考虑了3D打印的工艺特性，模腔所有内角均做了R1.5的圆角过渡，避免打印过程中出现应力集中导致的模体开裂，同时注料口设置在上模腔的边缘位置，采用侧浇口进料方式，注料完成后浇口残留可通过简单打磨去除，不会破坏外壳的外观面。模腔的壁厚均匀控制在8mm，既保证3D打印过程中模体不会出现翘曲变形，也能在注料时维持足够的结构强度，承受低压注塑过程中的料流压力。这套模具成型的摄像机外壳，预留了镜头装配的同轴定位孔、内部电路板的安装卡槽、上下壳的扣位结构，成型后的样件无需二次加工即可直接完成内部元器件的装配验证，可快速检验外壳结构与电子元件的匹配度、装配干涉情况，适合产品研发阶段的多轮结构迭代。在实际使用中，该模具适配低压注塑工艺，使用常用的ABS、PC等工程塑料即可完成样件浇注，每次成型周期控制在15分钟以内，单套模具可完成20-30件样件的试制，完全满足产品研发阶段的样件数量需求，相比传统CNC加工手板的方式，试制成本可降低60%以上，同时能更真实地还原注塑成型后的零件应力分布、装配公差特性，让结构验证结果更接近量产状态。
