泥浆插入物注塑成型模具结构设计

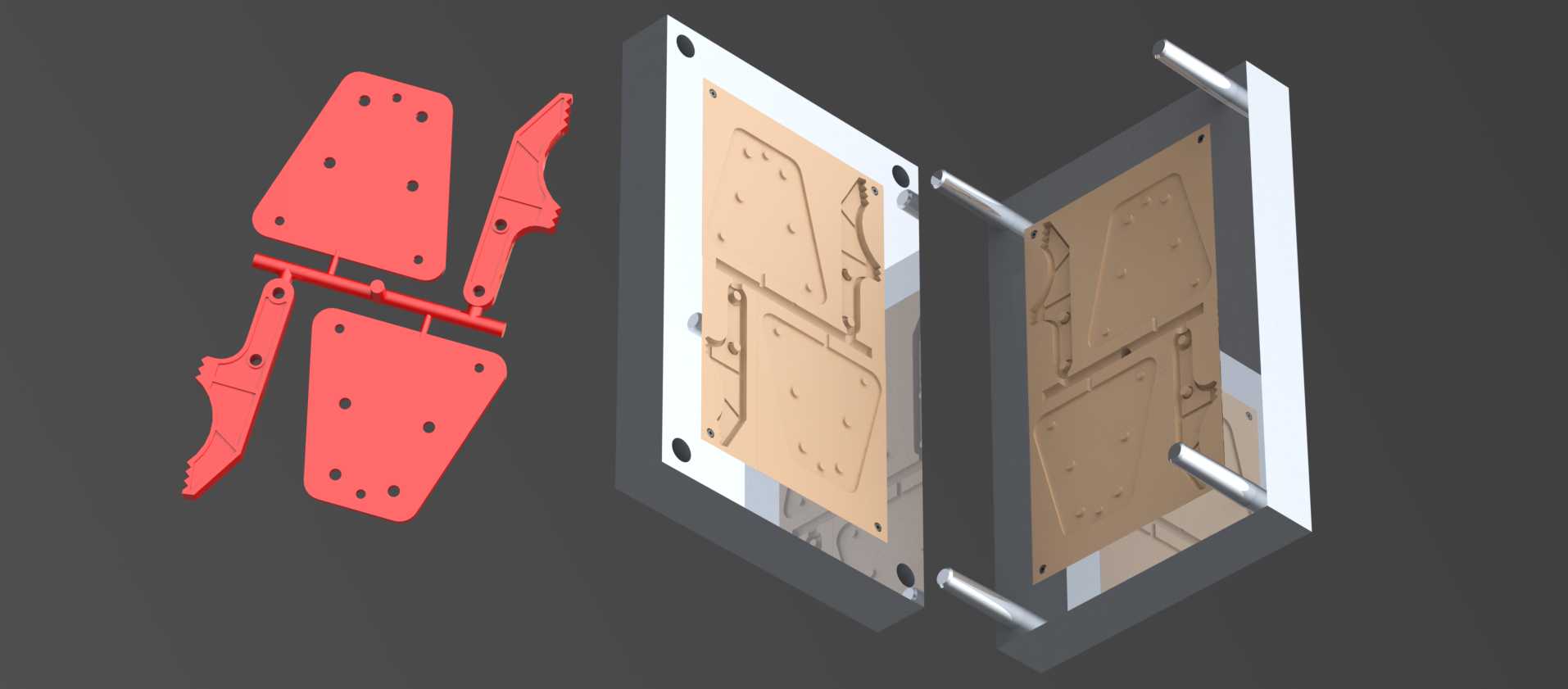

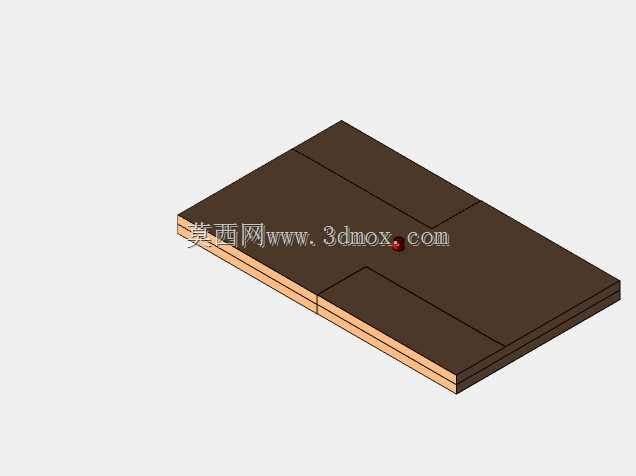

　　这套模具针对泥浆插入物类塑料制件的批量注塑生产设计，核心适配小批量多批次的柔性生产场景，解决传统钢制模具开模周期长、小批量生产成本高的痛点，可直接嵌入标准金属模架使用，适配常规卧式注塑机的装夹规格，无需对设备进行额外改造即可完成上机生产。从结构设计逻辑来看，模具采用一模多腔的排布方案，分流道采用平衡式布局，确保熔融塑料进入各型腔时的压力、流速保持一致，避免不同型腔制件出现填充不足、飞边、收缩率不均的成型缺陷，浇口位置选在制件非外观面的连接筋处，后续去除浇口的工作量小，不会破坏制件的装配配合面。模具的成型部分完全贴合泥浆插入物的外形轮廓，针对制件上的多个安装孔位，采用镶针式结构设计，方便磨损后单独更换，无需整体报废模腔，

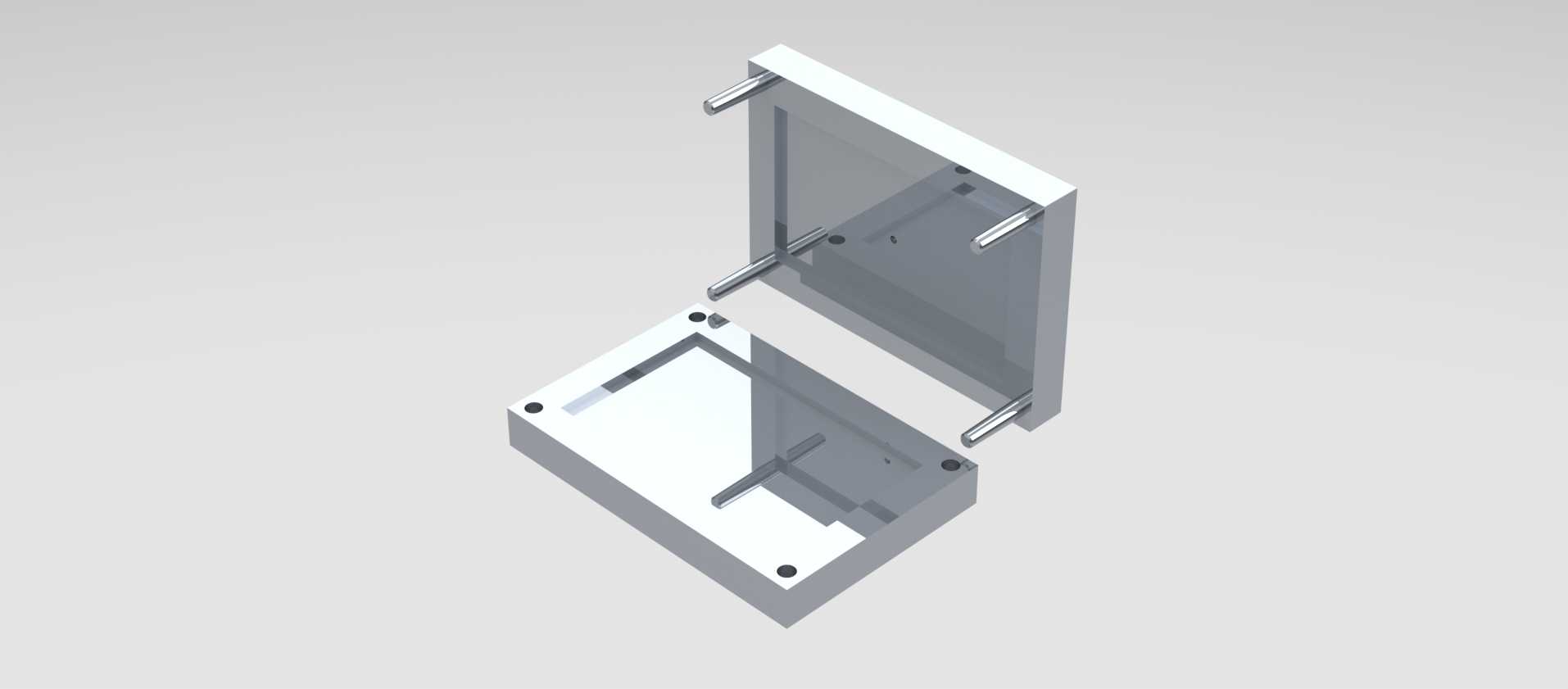

　　降低后期维护成本；合模导向采用标准导柱导套配合，保证上下模合模时的对位精度，控制合模错位量在0.02mm以内，避免制件出现错边、壁厚不均的问题。考虑到3D打印模芯的材料特性，模芯外围设计了金属嵌件固定框，模芯装入框体后通过侧边锁紧螺钉固定，既可以抵消注塑过程中模腔承受的注射压力，防止模芯受压变形，也能快速完成不同规格模芯的更换，切换生产产品时仅需更换内部模芯，模架部分可通用，大幅缩短换模时间。冷却回路采用随形布局设计，贴近模腔的轮廓走向，保证制件各部位冷却速率均匀，减少制件的内应力，避免成型后出现翘曲变形，冷却回路的接口采用标准水嘴规格，可直接对接注塑机的常规冷却水路系统。制件顶出采用顶杆均匀排布方案，顶出位置选在制件的加强筋、

　　厚壁处，避免顶出力集中导致制件顶白、顶穿，开模后顶杆同步动作，将制件平稳顶出模腔，不会出现制件粘定模的情况。在安装边界上，整套模芯加固定框的外形尺寸适配150mm×150mm规格的标准模架，装夹时可直接压紧固定框的侧边压板位，无需额外制作装夹工装，适配锁模力50T到100T的常规小型注塑机，注射工艺参数窗口宽，采用常规PP、ABS等通用塑料即可完成稳定填充，成型周期控制在30秒以内，可满足小批量试制、定制化生产的产能需求。针对泥浆插入物的实际使用工况，模腔表面做了对应粗糙度处理，保证成型后的制件表面无明显划痕、熔接痕，装配面的尺寸精度控制在自由公差IT12级别，可直接与配套的金属构件完成装配，无需二次机加工。
