电视遥控器外壳3D打印注塑成型模具

这套模具面向电视遥控器外壳的小批量试制与打样生产场景，适配3D打印快速制模的工艺路线，可直接产出符合装配要求的遥控器上下壳部件，无需额外开制传统钢模，极大缩短消费电子配件的前期验证周期。从实际用途来看，模具成型出的外壳部件可直接用于遥控器功能样机装配、手板验证、小批量定制化生产，尤其适配小众款型、定制改款遥控器的生产需求，避免了传统钢模开制周期长、改模成本高的问题，适合消费电子配件快速迭代的研发节奏。

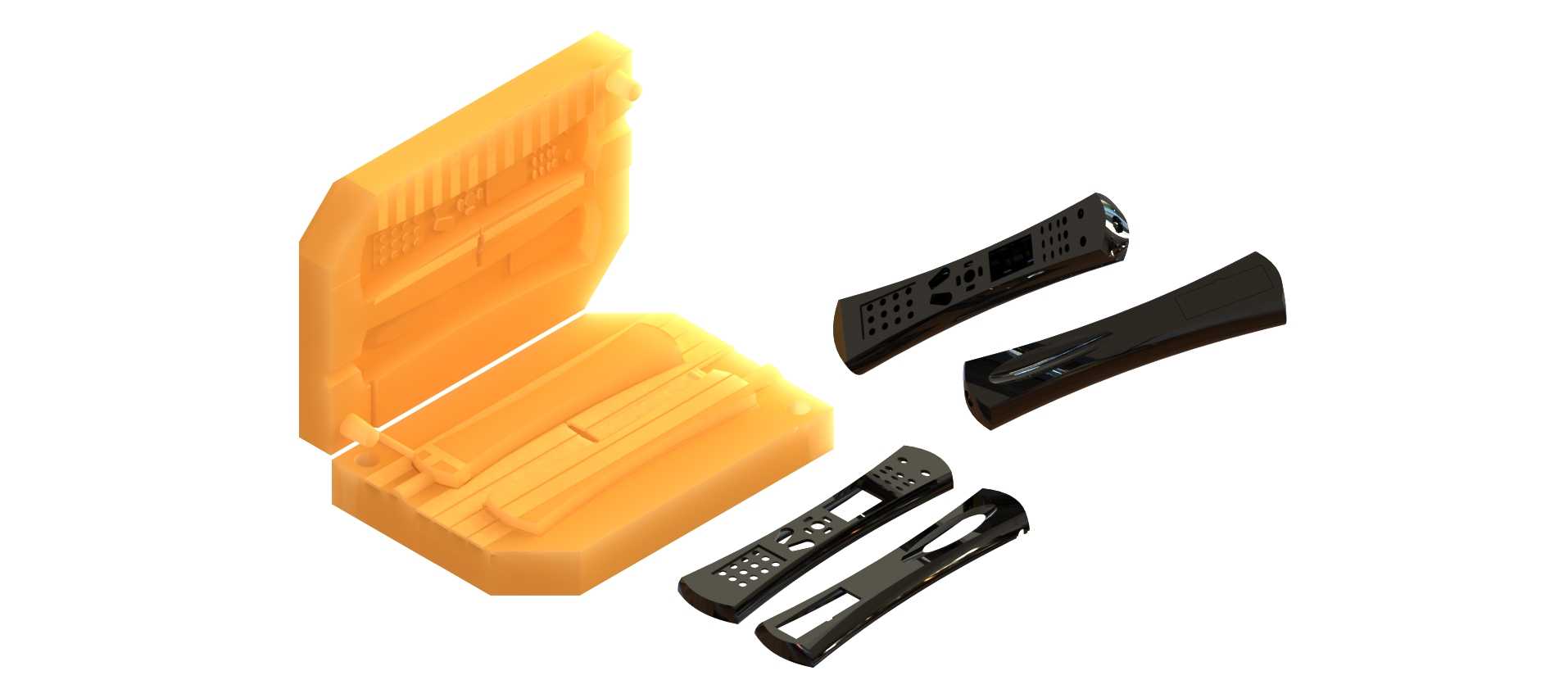

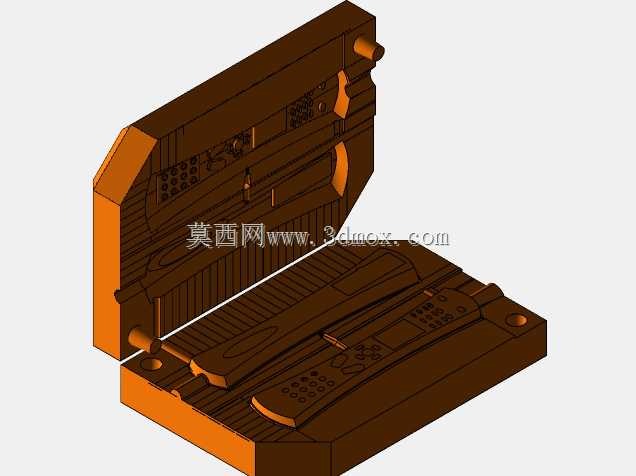

功能特性上，模具采用分体式模腔设计，对应遥控器上下壳的独立成型需求，模腔内部预留了按键孔位、电池仓卡位、装配卡扣的成型结构，成型后的外壳无需二次加工即可完成内部电路板、按键、电池仓的装配，合模缝位置做了错位止口设计，可有效减少飞边产生，降低后处理工作量。模具本体采用一体化铰接翻盖结构，开合操作无需额外辅助工装，注料口设置在模腔端部，适配3D打印模具常用的低压注料工艺，可减少注料过程中的气泡、缺料问题。

设计思路层面，整套结构围绕3D打印工艺的成型特性做了针对性优化，所有内角均做了R2以上的圆角过渡，避免3D打印过程中出现应力集中导致的模腔开裂，模腔壁厚均匀控制在4mm，既保证模具整体结构强度，又能控制3D打印的材料消耗与成型时间。脱模方向沿模具翻盖开合轴线做了1.5度的拔模斜度，所有侧向卡扣结构均做了随形脱模设计，无需额外设置侧抽芯结构，简化模具整体复杂度，适配3D打印一次成型的工艺特点，打印完成后仅需去除支撑即可投入使用。

外形尺寸与安装边界方面，整套模具闭合后整体轮廓为带圆角的长方体结构，可直接放置在普通桌面级3D打印机的成型平台上完成制作，无需大尺寸打印设备。模腔成型出的遥控器外壳符合常规电视遥控器的人体工学握持弧度，外壳壁厚1.8mm，边缘做了圆弧过渡，握持时无硌手感，外壳上的出声孔、指示灯孔位均在模腔上做了对应凸台，成型后孔位位置度偏差可控制在0.1mm以内，满足后续电路板装配的对位要求。模具开合位置设置了定位凸点，合模时可自动对位，避免上下模错位导致的外壳壁厚不均问题，注料完成后冷却15至20分钟即可开模取件，单次成型周期远短于传统钢模注塑的小批量打样流程。
